Ultramid® A3WG7 HP BK20560
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3WG7 HP BK20560 is a 35% glass reinforced, heat stabilized, injection molding PA66 grade with excellent flow and surface finish.
增強材料：玻璃纖維35%增強
含添加劑：熱穩(wěn)定劑
材料特性：高流動、耐油、熱穩(wěn)定、優(yōu)良外觀
加工方法：黑色粒子注射成型
供貨地區(qū)：亞太地區(qū)、北美洲
中國代理：蘇州希普能工程塑料

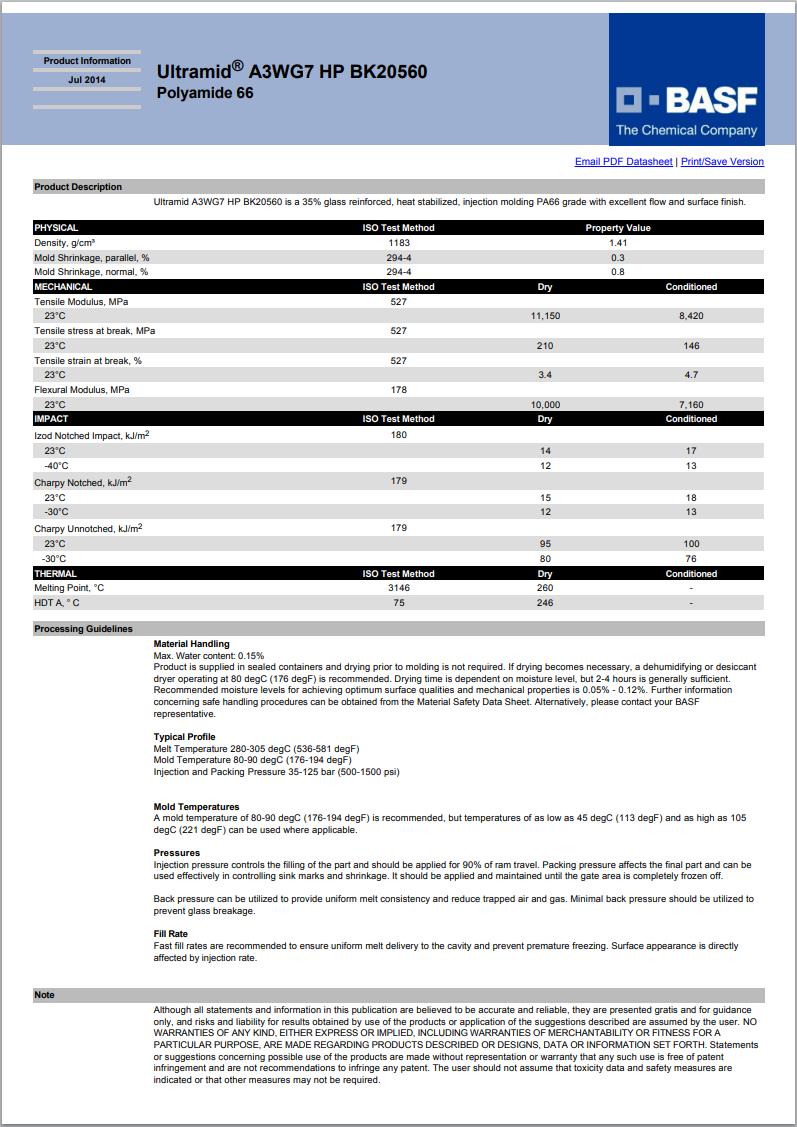

Ultramid® A3WG7 HP BK20560 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.41 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.80 | -- | % | |
| 流動 | 0.30 | -- | % | |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 11200 | 8420 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 210 | 146 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.4 | 4.7 | % | ISO 527-2 |
| 彎曲模量(23℃) | 10000 | 7160 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | |||
| -30℃ | 12 | 13 | kJ/m² | |
| 23℃ | 15 | 18 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | |||
| -30℃ | 80 | 76 | kJ/m² | |
| 23℃ | 95 | 100 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180 | |||
| -40℃ | 12 | 13 | kJ/m² | |
| 23℃ | 14 | 17 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 246 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 280 到 305 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
