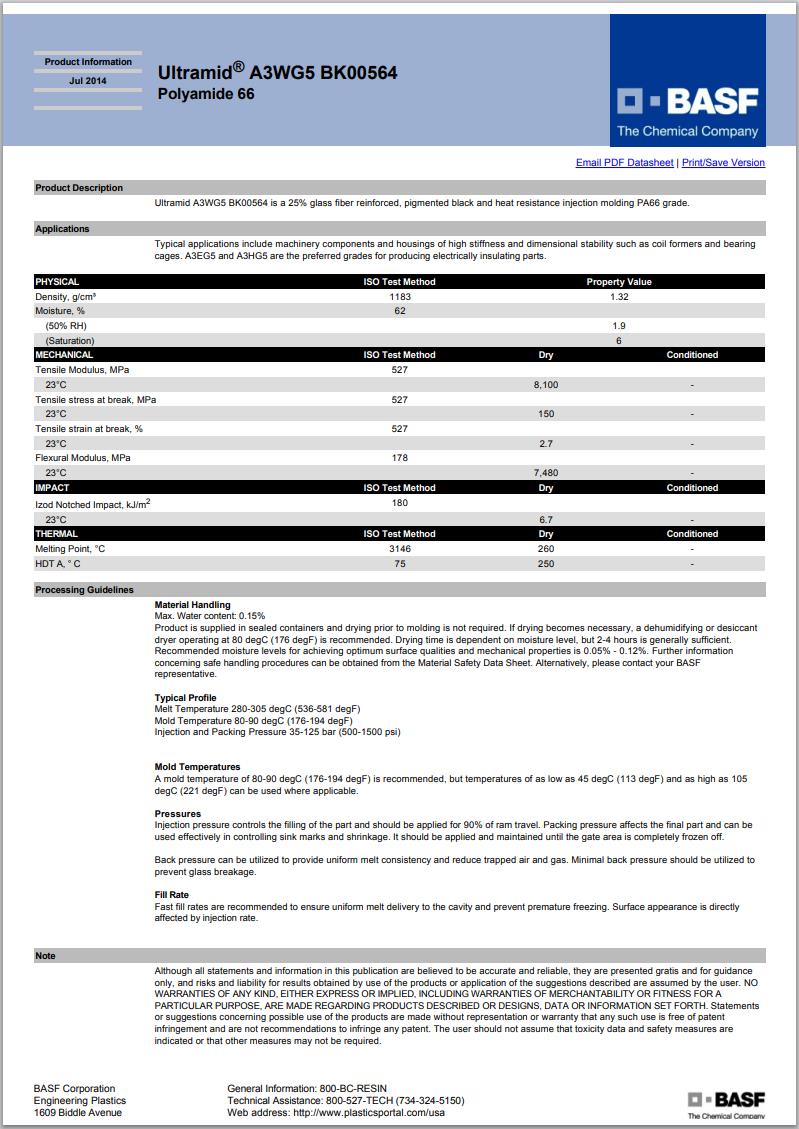

Ultramid® A3WG5 BK00564
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3WG5 BK00564 is a 25% glass fiber reinforced, pigmented black and heat resistance injection molding PA66 grade.
Applications
Typical applications include machinery components and housings of high stiffness and dimensional stability such as coil formers and bearing cages. A3EG5 and A3HG5 are the preferred grades for producing electrically insulating parts.
黃卡號碼：E36632-531631、E41871-233744、E41871-101468833
增強材料：玻璃纖維25%增強
材料特性：高剛性、耐熱良好、耐油、High Dimensional Stability
材料用途：機器/機械部件、外殼
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® A3WG5 BK00564 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.32 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 6.0 | % | |
| 平衡,23℃,50% RH | 1.9 | % | |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 8100 | MPa | ISO 527-1 |
| 拉伸應力(斷裂,23℃) | 150 | MPa | ISO 527-2 |
| 拉伸應變(斷裂,23℃) | 2.7 | % | ISO 527-2 |
| 彎曲模量(23℃) | 7480 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 懸壁梁缺口沖擊強度(23℃) | 6.7 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 250 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 280 到 305 | ℃ | |
| 模具溫度 | 80 到 90 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
