Ultramid® A3WG5
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3WG5 is a 25% glass fiber reinforced and heat resistance injection molding PA66 grade.
Applications
Typical applications include machinery components and housings of high stiffness and dimensional stability such as coil formers and bearing cages. A3EG5 and A3HG5 are the preferred grades for producing electrically insulating parts.

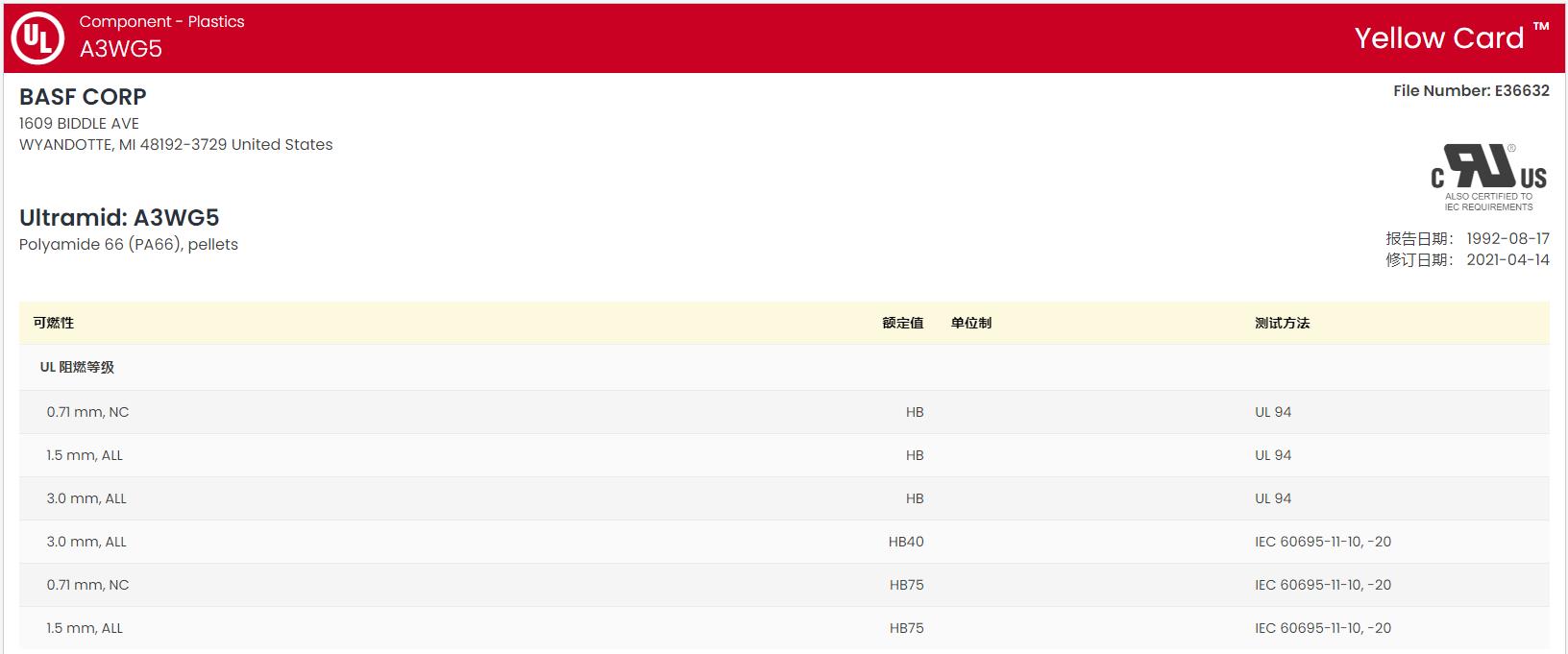

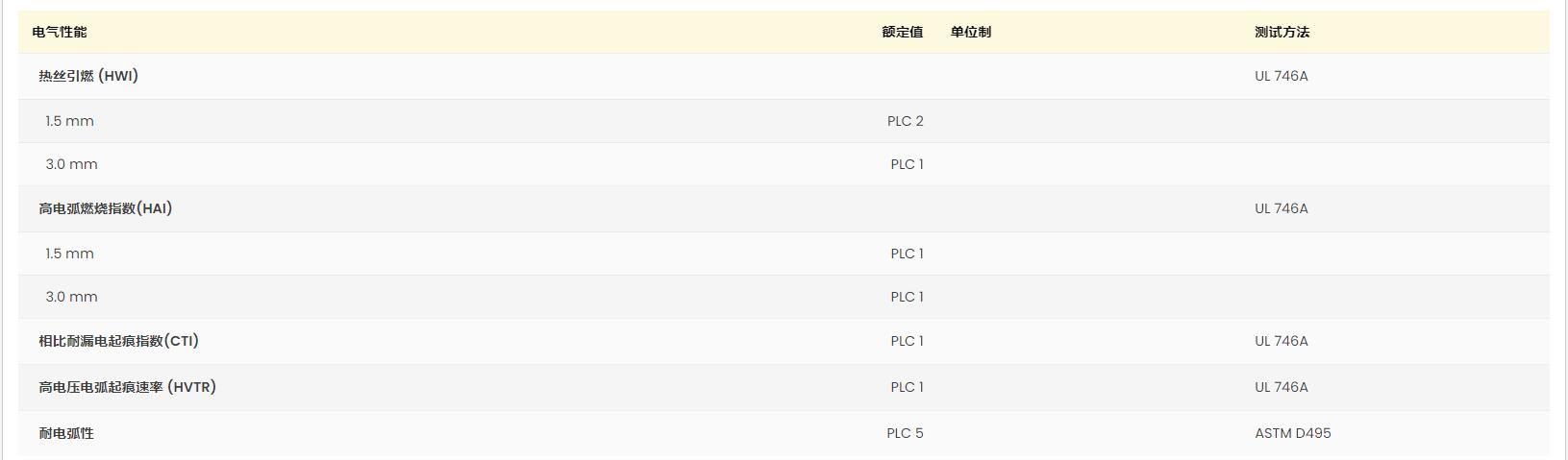

黃卡號碼：E36632-531631、E41871-233744、E41871-101468833
增強材料：玻璃纖維25%增強
材料特性：高剛性、耐熱良好、耐油、High Dimensional Stability
材料用途：機器/機械部件、外殼
加工方法：粒子注射成型
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A3WG5 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度/比重 | 1.32 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 50 | -- | cm³/10min | ISO 1133 |
| 收縮率-流動(3.18 mm) | 0.30 | -- | % | |
| 吸水率 | ||||
| 飽和 | 6.0 | -- | % | ASTM D570 |
| 飽和,23℃ | 6.0 | -- | % | ISO 62 |
| 平衡,50% RH | 1.9 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 1.9 | -- | % | ISO 62 |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 8600 | 6500 | MPa | ISO 527-1 |
| 抗張強度 | ||||
| 斷裂,23℃ | 169 | 118 | MPa | ASTM D638 |
| 斷裂,23℃ | 180 | 120 | MPa | ISO 527-2 |
| 伸長率 | ||||
| 斷裂,23℃ | 2.8 | 5.0 | % | ASTM D638 |
| 斷裂,23℃ | 2.8 | 6.0 | % | ISO 527-2 |
| 彎曲模量 | ||||
| 23℃ | 7720 | 5380 | MPa | ASTM D790 |
| 23℃ | 7600 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | |||
| -30℃ | 9.0 | -- | kJ/m² | |
| 23℃ | 10 | 20 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | |||
| -30℃ | 55 | -- | kJ/m² | |
| 23℃ | 60 | 90 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ||||
| -40℃ | 69 | -- | J/m | ASTM D256 |
| 23℃ | 80 | -- | J/m | ASTM D256 |
| 23℃ | 9.5 | -- | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值溫度 | 260 | -- | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù) | ||||
| 流動 | 1.0E-5 | -- | cm/cm/℃ | ASTM E831 |
| 流動 | 3.0E-5 | -- | cm/cm/℃ | |
| 垂直 | 6.5E-5 | -- | cm/cm/℃ | |

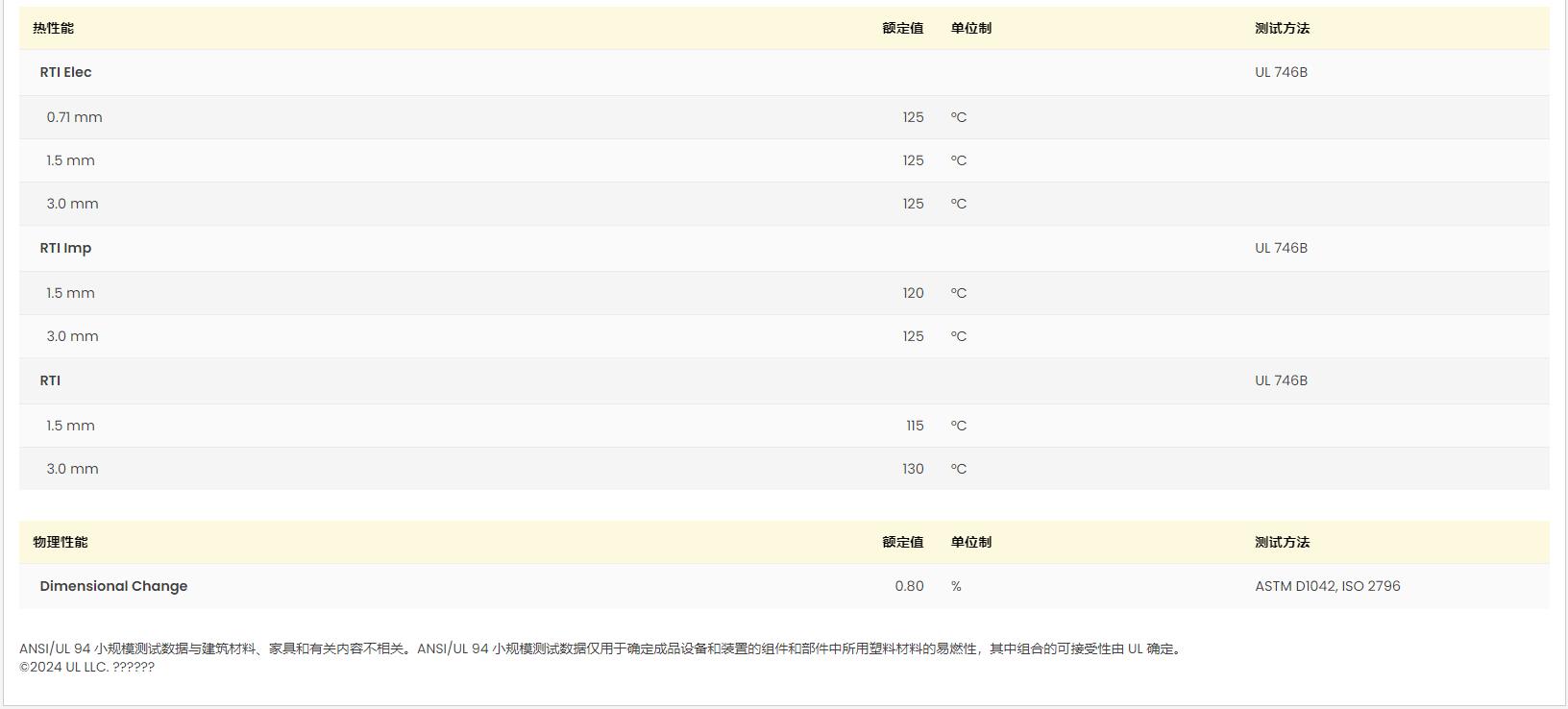

| RTI Elec | UL 746B | |||
| 0.71 mm | 125 | -- | ℃ | |
| 1.5 mm | 125 | -- | ℃ | |
| 3.0 mm | 125 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 1.5 mm | 120 | -- | ℃ | |
| 3.0 mm | 125 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 體積電阻率 | ||||
| 1.50 mm | 1.0E+15 | 1.0E+12 | ohms·cm | ASTM D257 |
| -- | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1 MHz) | 3.50 | 5.50 | IEC 60250 | |
| 耗散因數(shù) | IEC 60250 | |||
| 100 Hz | 0.014 | 0.30 | ||
| 1 MHz | 0.014 | 0.30 | ||
| 漏電起痕指數(shù) | 450 | 450 | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | |||
| 0.71 mm | HB | -- | ||
| 1.5 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 280 到 305 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
