Ultramid® A3UG5
聚酰胺 66 （尼龍66）PA66
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Without halogenes and red phosphorus a flame retarded glass fiber reinforced injection moulding grade; light in colour with outstanding mechanical and electrical properties.

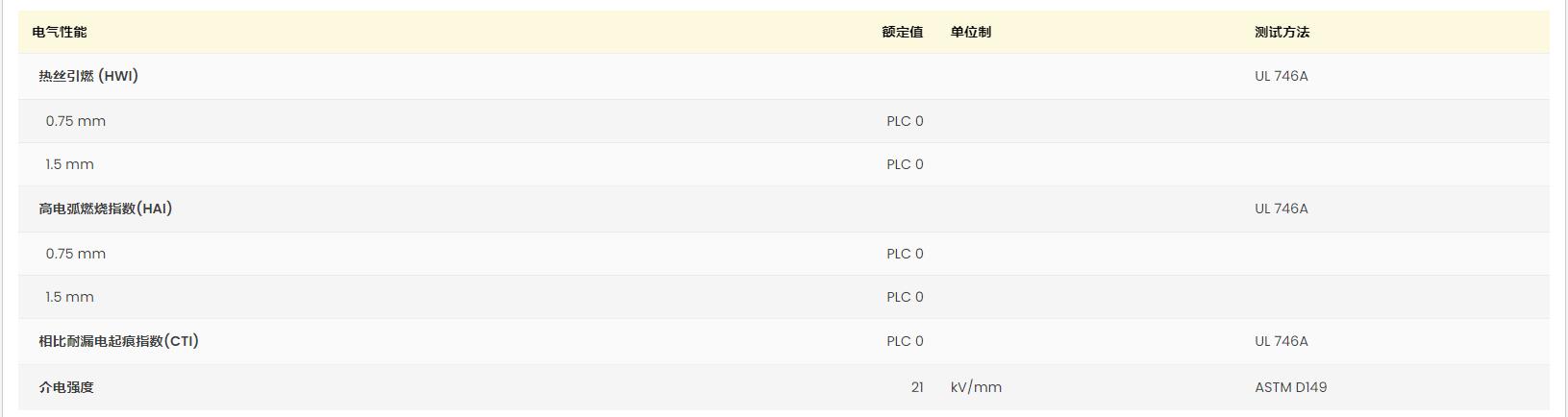

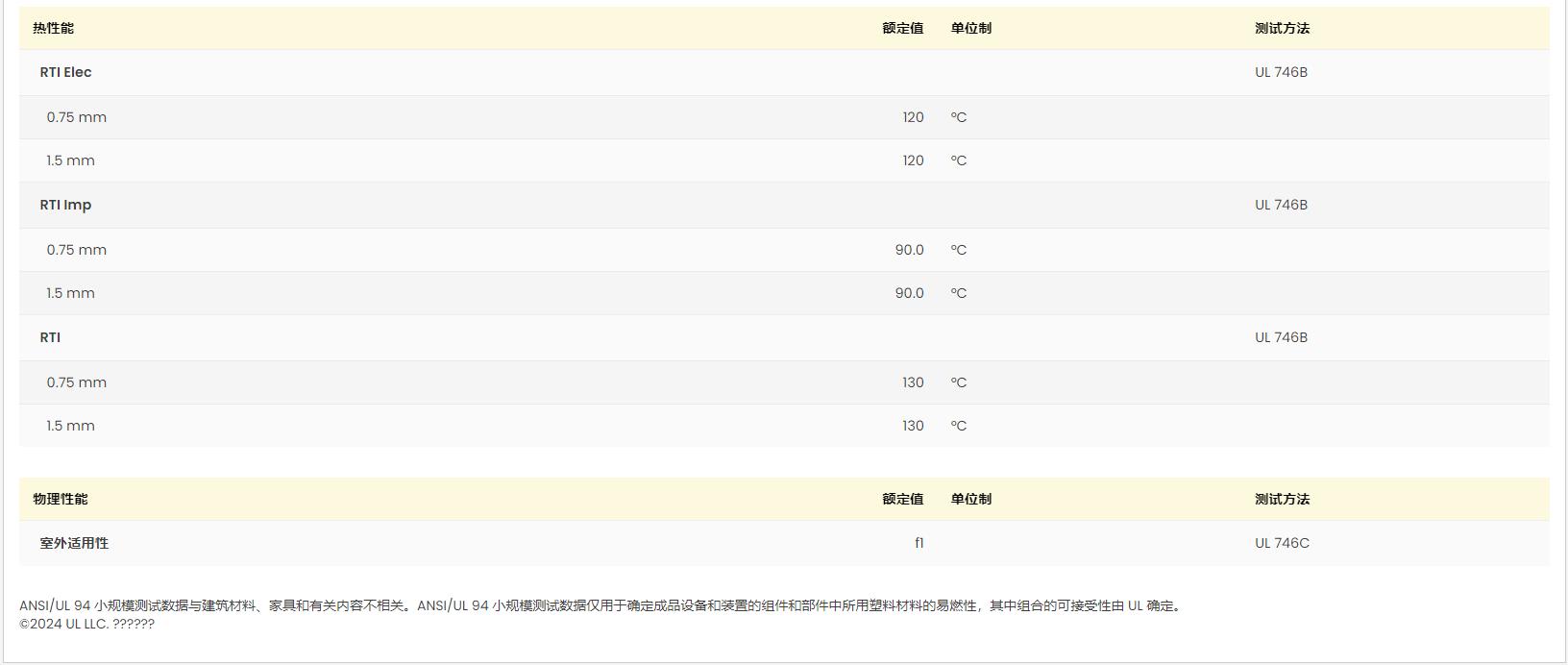

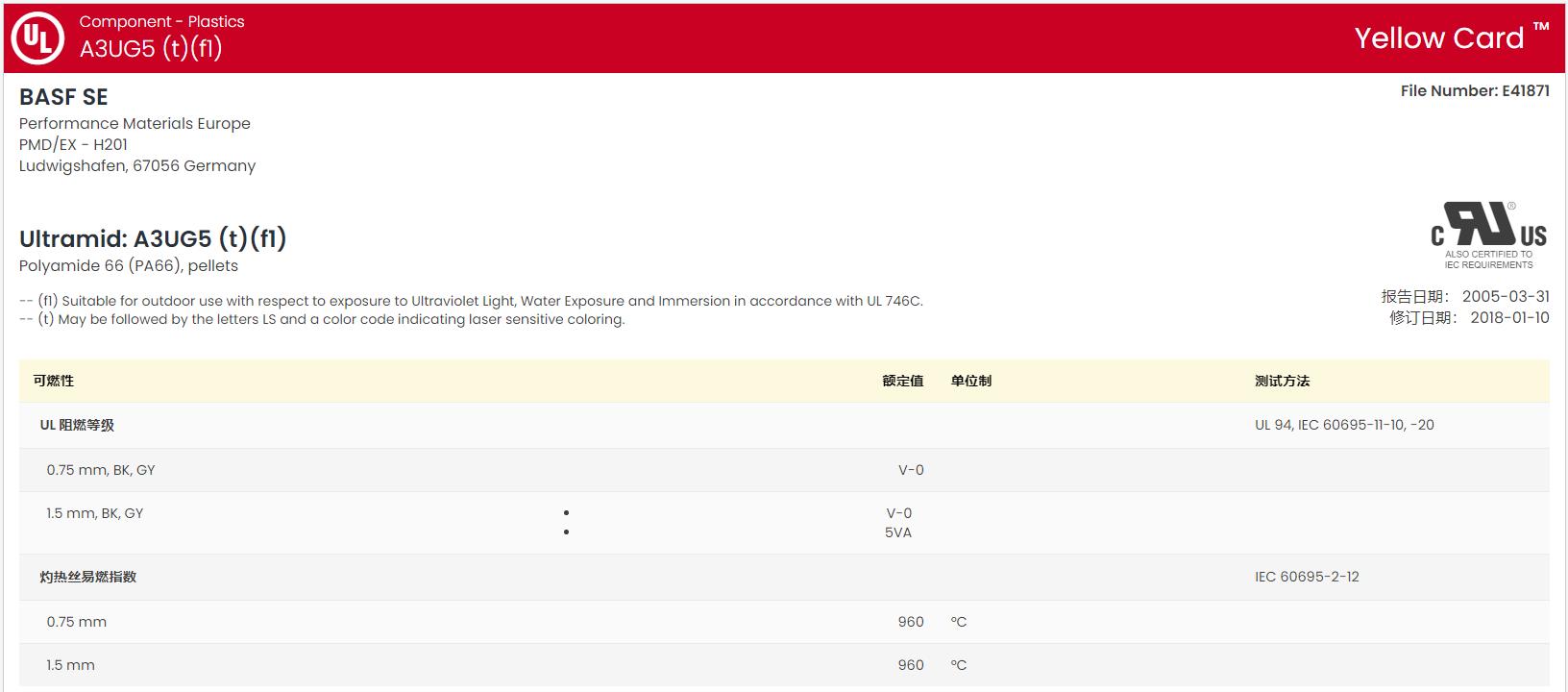

黃卡號(hào)碼：E41871-100718397、E41871-480881
增強(qiáng)材料：玻璃纖維25%增強(qiáng)
含添加劑：阻燃劑
材料特性：良好的電氣性能、磷含量，低（到無(wú)）、耐油、無(wú)鹵阻燃
加工方法：粒子注射成型
供貨地區(qū)：歐洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Ultramid® A3UG5 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.39 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 25 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1.2 | -- | % | |
| 流動(dòng) | 0.40 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 4.0 到 4.6 | -- | % | |
| 平衡,23℃,50% RH | 1.1 到 1.5 | -- | % | |
| 粘數(shù)(96%H2SO4) | 165 | -- | cm³/g | ISO 307 |
| 模具收縮性-model-housing(1.50mm) | 0.40 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 9500 | 6100 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 145 | 90.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.0 | 5.0 | % | ISO 527-2 |
| 彎曲模量 | 9500 | 6100 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 230 | 160 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 7.5 | 9.0 | kJ/m² | ISO 179/1eA |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179/1eU | |||
| -30℃ | 63 | -- | kJ/m² | |
| 23℃ | 65 | 65 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 260 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 245 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 260 | -- | ℃ | ISO 11357-3 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --1 | 130 | -- | ℃ | |
| --2 | 155 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | -- | 1.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+16 | 1.0E+13 | ohms·cm | IEC 60093 |
| 相對(duì)電容率(1MHz) | 3.80 | 4.60 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.017 | 0.10 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 灼熱絲易燃指數(shù)(0.75mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 熱燈絲點(diǎn)火溫度(>2.0 mm) | 775 | -- | ℃ | IEC 60695-2-13 |
| 極限氧指數(shù) | 32 | -- | % | ISO 4589-2 |
| 煙霧密度-Ds max.(20min),25kW/m²(2.00mm) | 250 | -- | ISO 5659-2 | |
| 法國(guó)鐵路標(biāo)準(zhǔn)-火災(zāi)和煙霧分類3 | I3/F2 | -- | NF F16-101 | |
| 煙霧毒性-CIT NLP符合CEN/TS 45545-2標(biāo)準(zhǔn) | 0.38 | -- | NF X70-100 | |
| 補(bǔ)充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| Polymer Abbreviation | PA66-GF25 FR | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 加工（熔體）溫度 | 280 到 300 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 備注 120000 h 25000 h 3Limited validity period |
||||
