Ultramid® A3SK
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Very easy flowing injection moulding grade for rapid production of thin-walled technical parts (eg housings and small components)

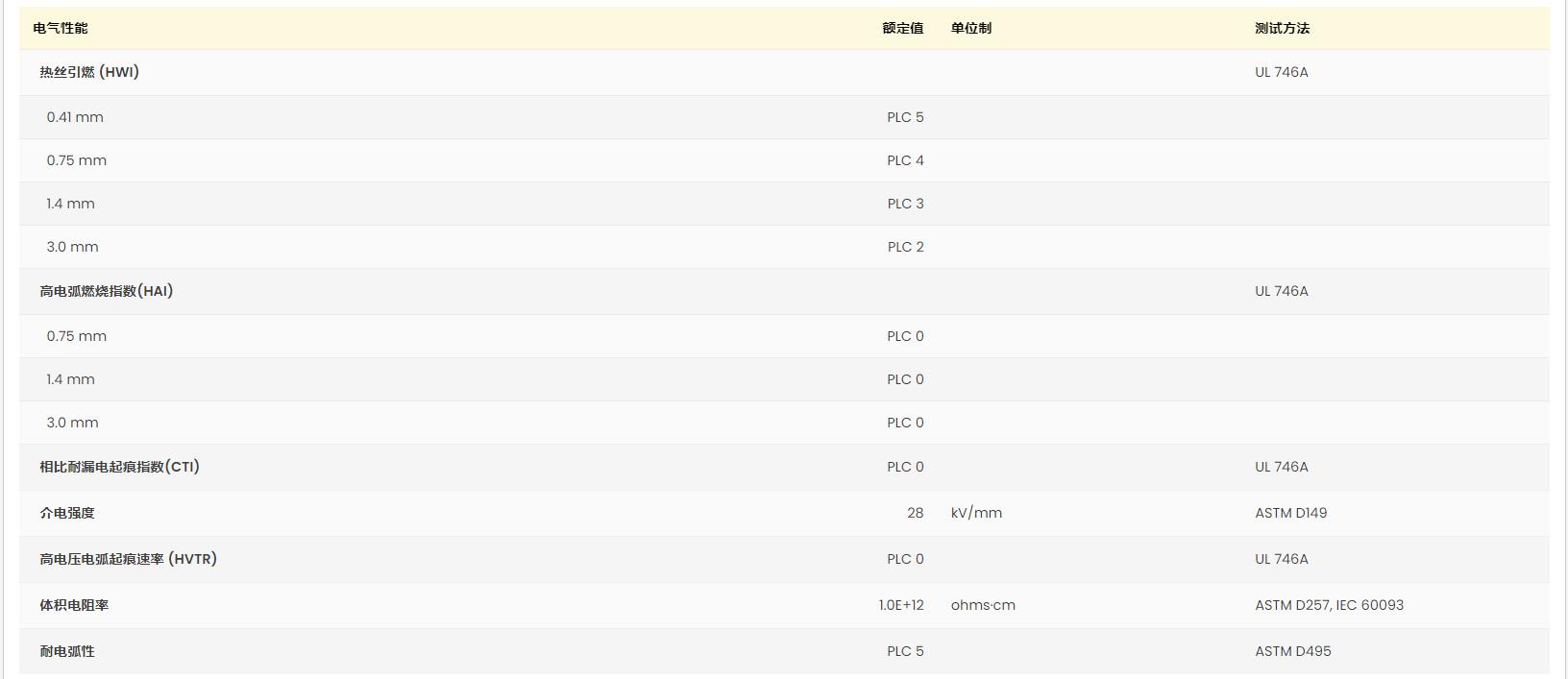

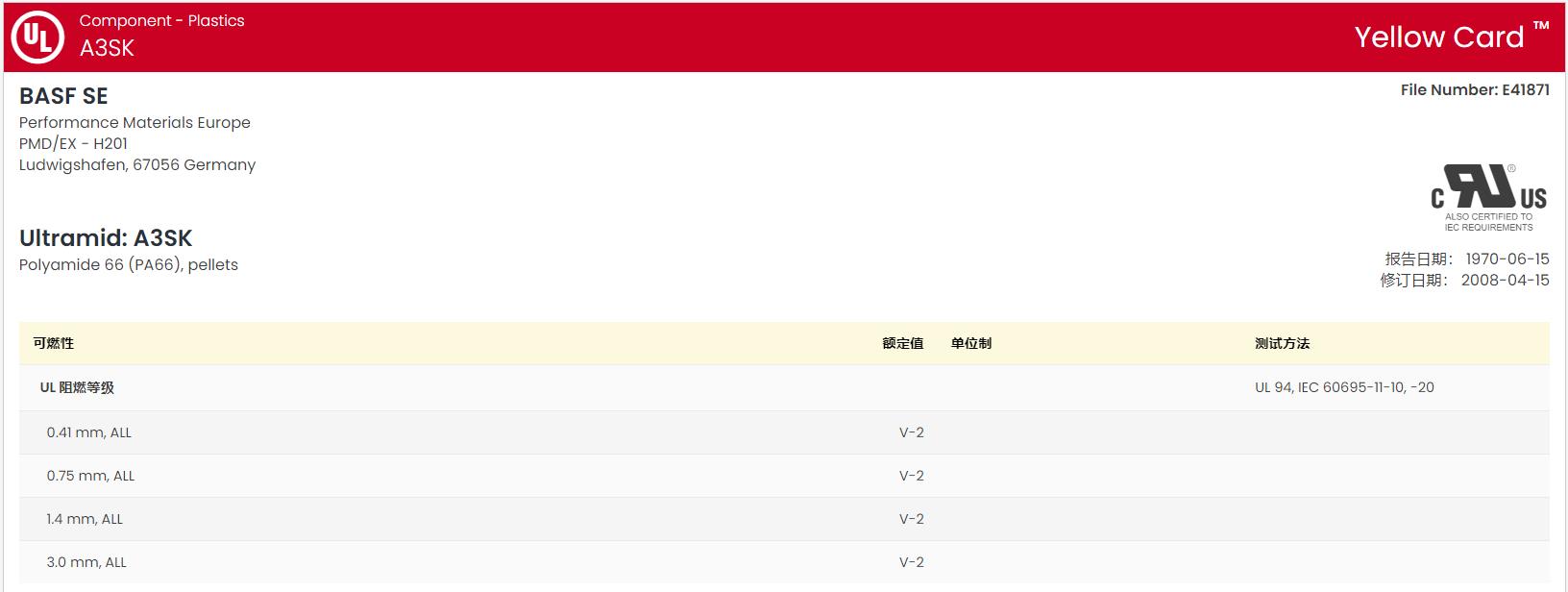

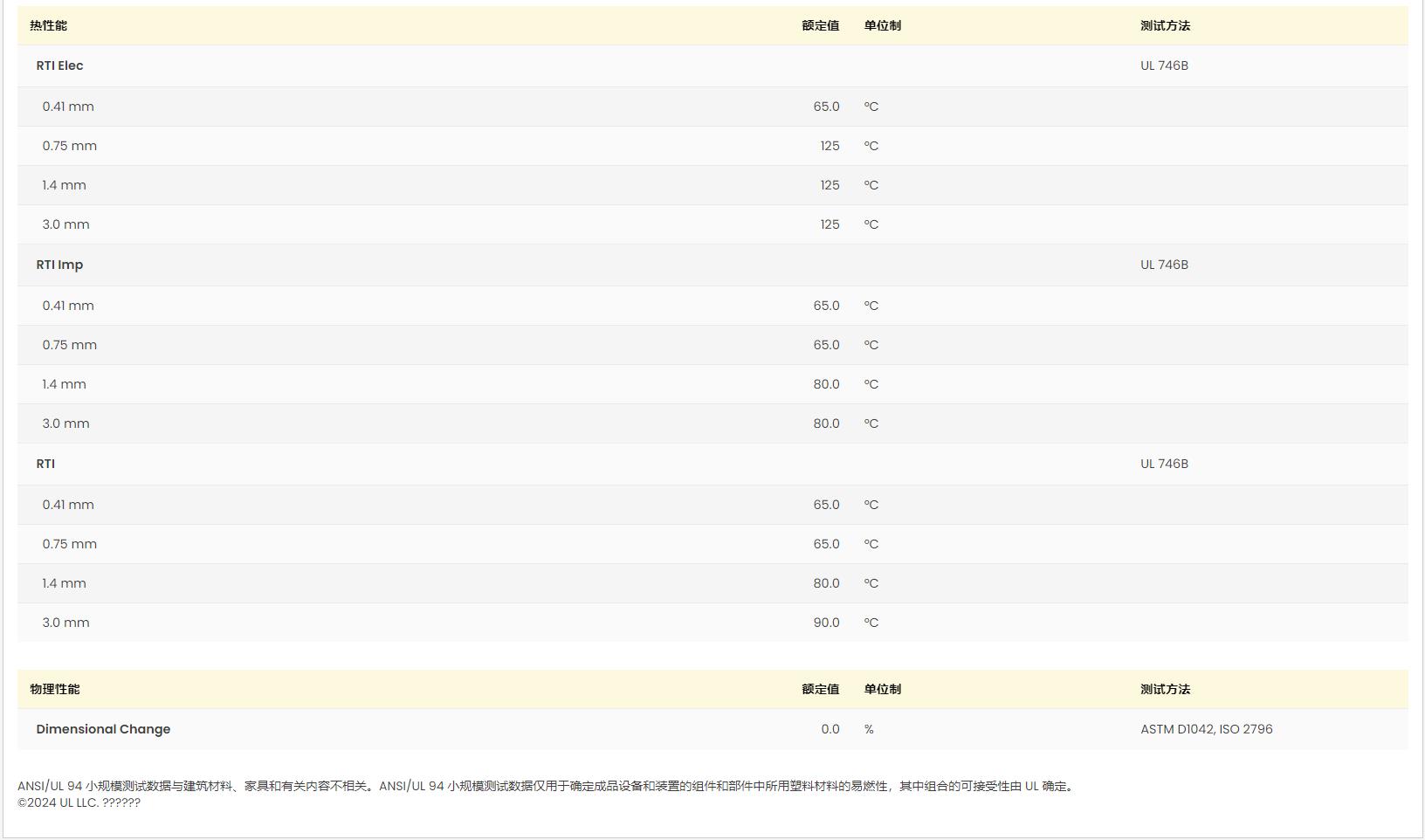

黃卡號(hào)碼：E41871-233739
材料特性：流動(dòng)性高、耐油、成型周期快
材料用途：薄壁部件、工程配件、外殼
加工方法：粒子注射成型
供貨地區(qū)：亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A3SK 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.14 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 140 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 8.0 到 9.0 | -- | % | |
| 平衡,23℃,50% RH | 2.5 到 3.1 | -- | % | |
| 粘數(shù)(H2SO4（硫酸）) | 150 | -- | cm³/g | ISO 307 |
| 模具收縮性-constrained1 | 0.65 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 3500 | 1600 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服) | 95.0 | 60.0 | MPa | ISO 527-2/50 |
| 拉伸應(yīng)變(屈服) | 4.3 | 20 | % | ISO 527-2/50 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | 15 | > 50 | % | ISO 527-2/50 |
| 彎曲模量 | 3200 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 4.0 | 15 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強(qiáng)度(23℃) | 無斷裂 | 無斷裂 | ISO 179/1eU | |
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180/1A | |||
| -30℃ | 4.0 | -- | kJ/m² | |
| 23℃ | 4.0 | 30 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 75.0 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 260 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù)-流動(dòng)(23 到 80℃) | 7.0E-5到1.0E-4 | -- | cm/cm/℃ | ISO 11359-2 |
| 比熱 | 1700 | -- | J/kg/℃ | |
| 導(dǎo)熱系數(shù) | 0.33 | -- | W/m/K | DIN 52612 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --2 | 118 | -- | ℃ | |
| --3 | 99 | -- | ℃ | |
| 最高使用溫度-short cycle operation | 200 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相對(duì)電容率(1MHz) | 3.20 | 5.00 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.025 | 0.20 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級(jí)(1.6mm) | V-2 | -- | UL 94 | |
| 補(bǔ)充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA66 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 加工（熔體）溫度 | 280 到 300 | ℃ | ||
| 模具溫度 | 40 到 80 | ℃ | ||
| 備注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 290℃,TW = 60℃ 25000 h 320000 h |
||||
