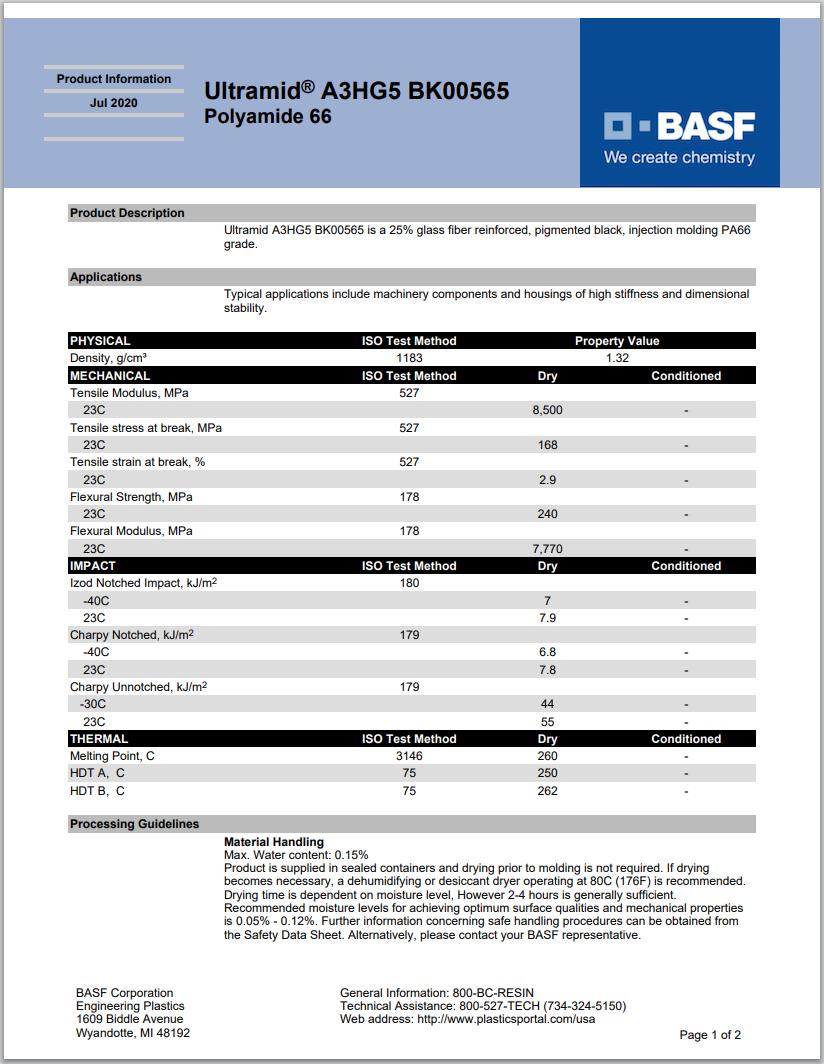

Ultramid® A3HG5 BK00565
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3HG5 BK00565 is a 25% glass fiber reinforced, pigmented black, injection molding PA66 grade.
Applications
Typical applications include machinery components and housings of high stiffness and dimensional stability.
增強材料：玻璃纖維25%增強
材料特性：高剛性、High Dimensional Stability
材料用途：機器/機械部件、外殼
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® A3HG5 BK00565 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.32 | g/cm³ | ISO 1183 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 8500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 168 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 2.9 | % | ISO 527-2 |
| 彎曲模量(23℃) | 7770 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 240 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | ||
| -40℃ | 6.8 | kJ/m² | |
| 23℃ | 7.8 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | ||
| -30℃ | 44 | kJ/m² | |
| 23℃ | 55 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180 | ||
| -40℃ | 7.0 | kJ/m² | |
| 23℃ | 7.9 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 262 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 280 到 305 | ℃ | |
| 模具溫度 | 80 到 90 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
