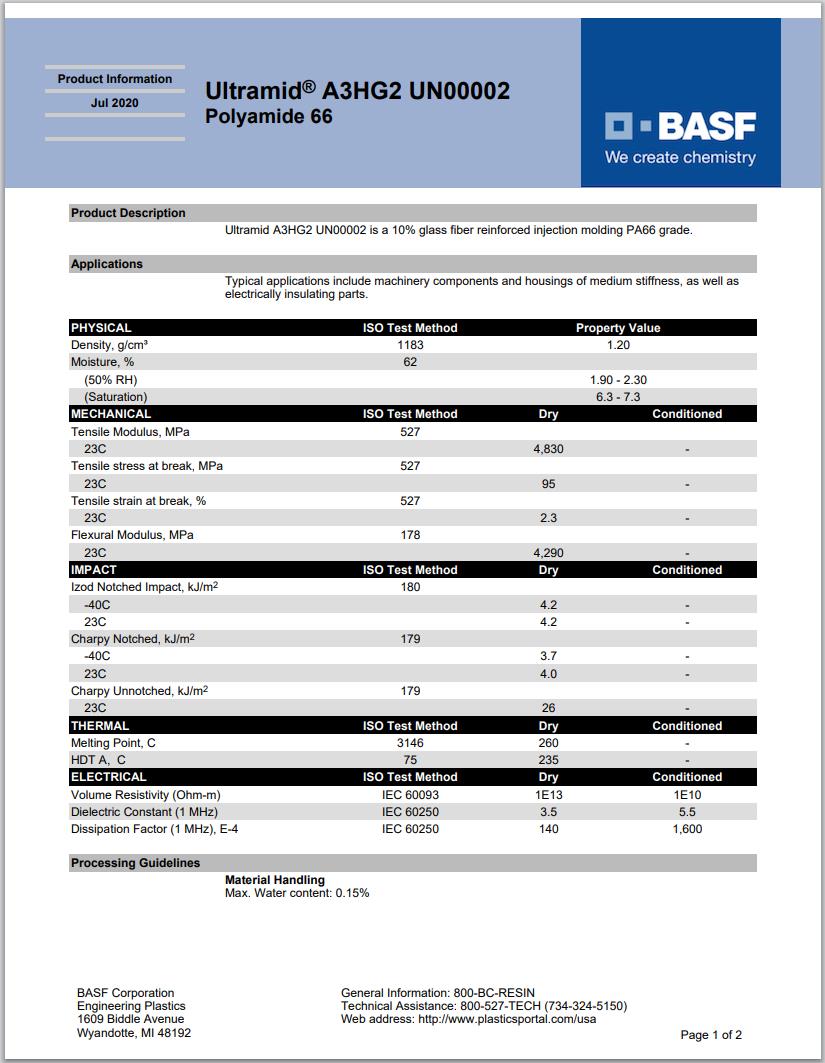

Ultramid® A3HG2 UN00002
聚酰胺 66 (尼龍66)PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3HG2 UN00002 is a 10% glass fiber reinforced injection molding PA66 grade.
Applications
Typical applications include machinery components and housings of medium stiffness, as well as electrically insulating parts.
增強材料:玻璃纖維10%增強
材料特性:絕緣、Medium Stiffness
材料用途:電氣元件、機器/機械部件、外殼
加工方法:粒子注射成型
供貨地區(qū):北美洲、亞太地區(qū)
中國代理:蘇州希普能工程塑料
Ultramid® A3HG2 UN00002 加工參數(shù)表
物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
密度 | 1.20 | -- | g/cm³ | ISO 1183 |
吸水率 | ISO 62 | |||
飽和,23℃ | 6.3 到 7.3 | -- | % | |
平衡,23℃,50% RH | 1.9 到 2.3 | -- | % | |
機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
拉伸模量(23℃) | 4830 | -- | MPa | ISO 527-1 |
拉伸應(yīng)力(斷裂,23℃) | 95.0 | -- | MPa | ISO 527-2 |
拉伸應(yīng)變(斷裂,23℃) | 2.3 | -- | % | ISO 527-2 |
彎曲模量(23℃) | 4290 | -- | MPa | ISO 178 |
沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
簡支梁缺口沖擊強度 | ISO 179 | |||
-40℃ | 3.7 | -- | kJ/m² | |
23℃ | 4.0 | -- | kJ/m² | |
簡支梁無缺口沖擊強度(23℃) | 26 | -- | kJ/m² | ISO 179 |
懸壁梁缺口沖擊強度 | ISO 180 | |||
-40℃ | 4.2 | -- | kJ/m² | |
23℃ | 4.2 | -- | kJ/m² | |
熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
載荷下熱變形溫度(1.8 MPa,未退火) | 235 | -- | ℃ | ISO 75-2/A |
溶融溫度(DSC) | 260 | -- | ℃ | ISO 3146 |
電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
介電常數(shù)(1MHz) | 3.50 | 5.50 | IEC 60250 | |
耗散因數(shù)(1MHz) | 0.014 | 0.16 | IEC 60250 | |
注射 | 干燥 | 單位制 | ||
干燥溫度 | 80 | ℃ | ||
干燥時間 | 2.0 到 4.0 | hr | ||
建議的最大水分含量 | 0.15 | % | ||
加工(熔體)溫度 | 280 到 305 | ℃ | ||
模具溫度 | 80 到 90 | ℃ | ||
注塑壓力 | 3.50 到 12.5 | MPa | ||
注射速度 | 快速 |
