Ultramid® A3EG5
聚酰胺 66 （尼龍66）
德國巴斯夫-BASF Corporation
Glass fibre reinforced injection moulding grade for machinery components and housings of high stiffness and dimensional stability such as coil formers and bearing cages. Also used for electrically insulating parts.

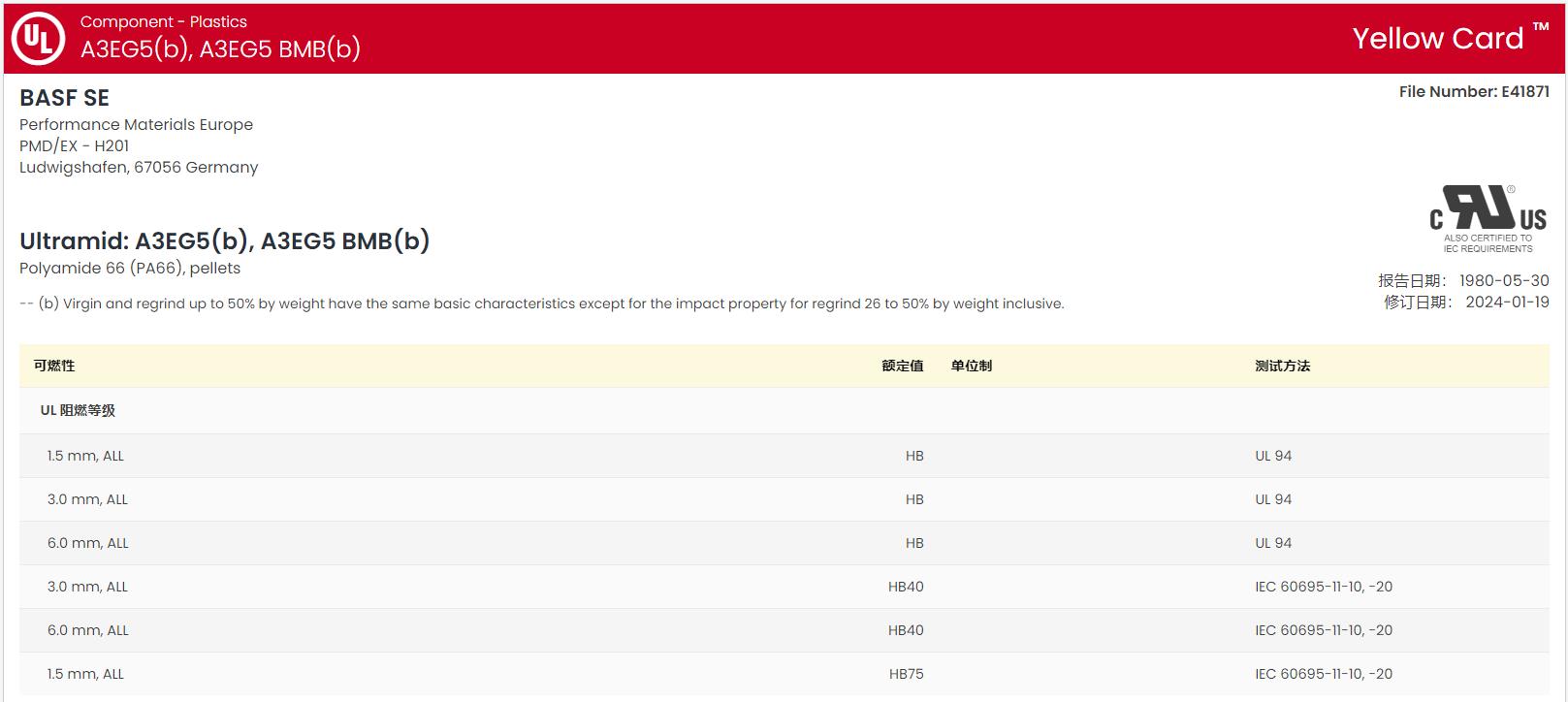

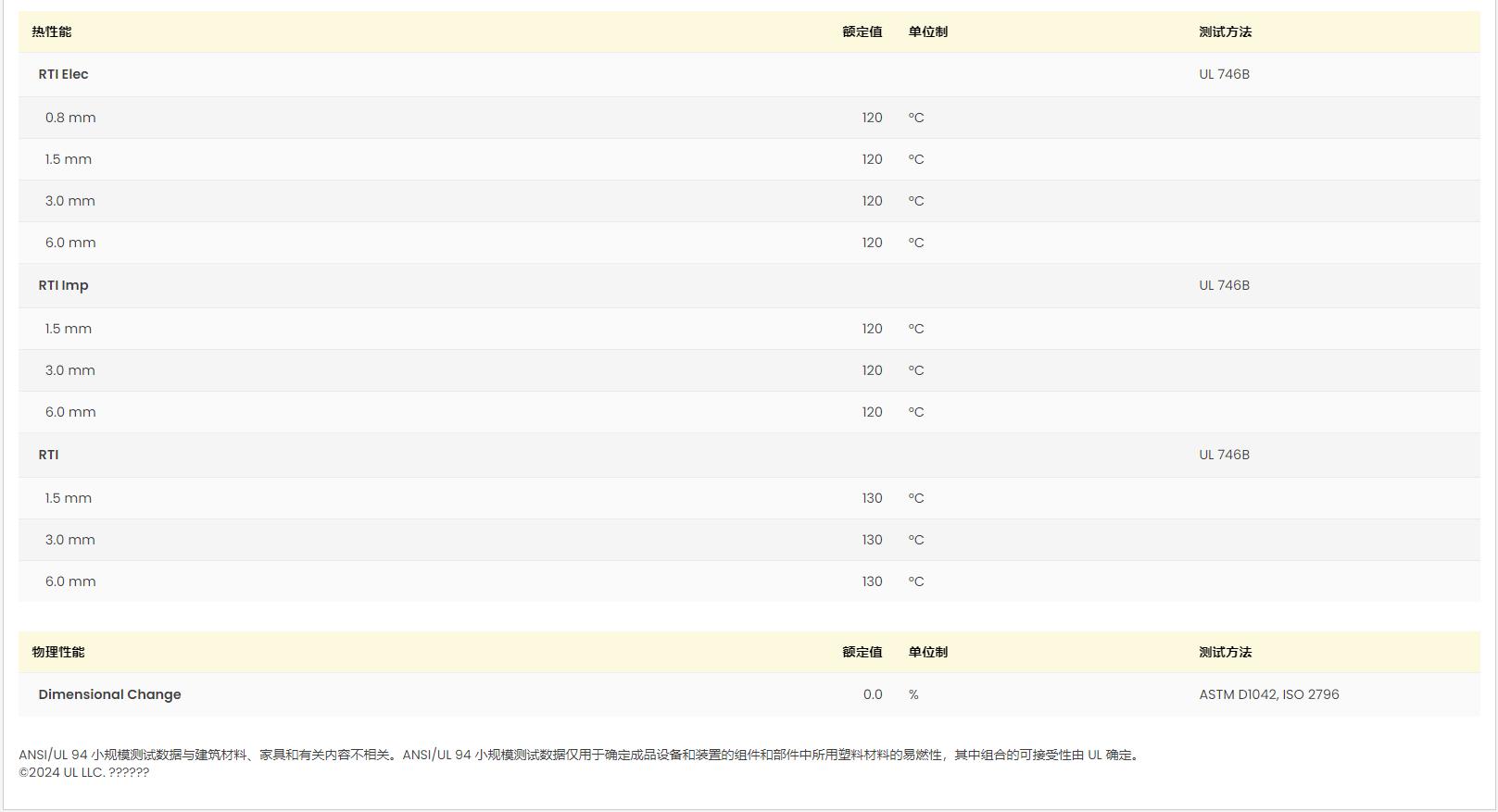

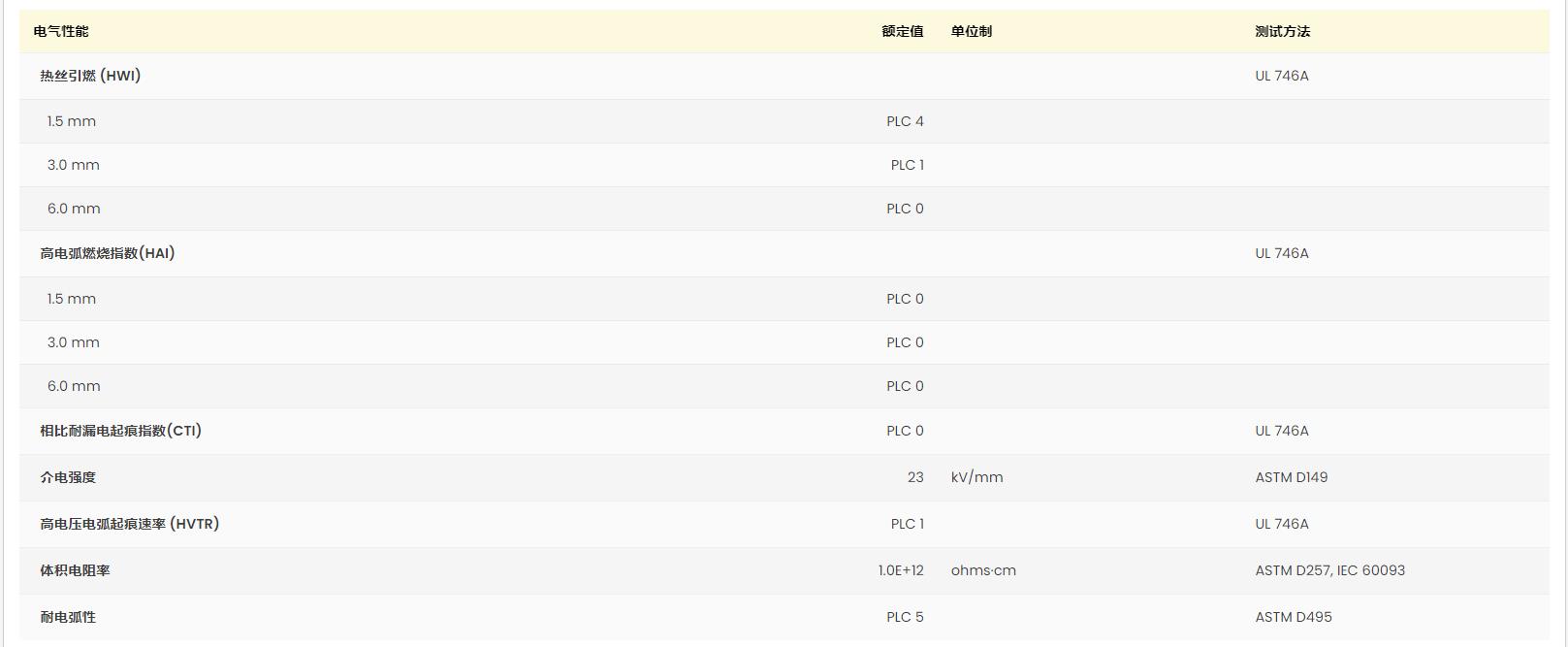

黃卡號碼：E41871-233729
增強材料：玻璃纖維25%增強
材料特性：尺寸穩(wěn)定、高剛性、耐油
材料用途：電子絕緣、機器/機械部件、外殼
加工方法：粒子注射成型
供貨地區(qū)：歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A3EG5 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.32 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 50 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1.1 | -- | % | |
| 流動 | 0.60 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 5.7 到 6.3 | -- | % | |
| 平衡,23℃,50% RH | 1.7 到 2.1 | -- | % | |
| 粘數(shù)(96% H2SO4) | 145 | -- | cm³/g | ISO 307 |
| 模具收縮性-constrained1 | 0.55 | -- | % | |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 8600 | 6500 | MPa | ISO 527-1 |
| 拉伸應力(斷裂) | 175 | 120 | MPa | ISO 527-2 |
| 拉伸應變(斷裂) | 3.0 | 6.0 | % | ISO 527-2 |
| 拉伸蠕變模量2(1000 hr) | -- | 4300 | MPa | ISO 899-1 |
| 彎曲模量 | 7600 | 6000 | MPa | ISO 178 |
| 彎曲應力 | 260 | 200 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179/1eA | |||
| -30℃ | 9.0 | 7.7 | kJ/m² | |
| 23℃ | 12 | 10 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | |||
| -30℃ | 55 | 50 | kJ/m² | |
| 23℃ | 65 | 90 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180/A | |||
| -30℃ | 8.9 | 8.4 | kJ/m² | |
| 23℃ | 9.7 | 12 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 260 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 245 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 260 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù) | ISO 11359-2 | |||
| 流動:23 到 80℃ | 3.3E-5 | -- | cm/cm/℃ | |
| 垂直:23 到 80℃ | 7.5E-5到8.5E-5 | -- | cm/cm/℃ | |
| 比熱 | 1240 | -- | J/kg/℃ | |
| 導熱系數(shù) | 0.34 | -- | W/m/K | DIN 52612 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 165 | -- | ℃ | |
| --4 | 135 | -- | ℃ | |
| 最高使用溫度-short cycle operation | 240 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相對電容率(1MHz) | 3.70 | 4.30 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.021 | 0.081 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 550 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| Halogen Content | < 100 | -- | mg/kg | 內(nèi)部方法 |
| 補充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA66-GF25 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 290 | ℃ | ||
| 料筒中部溫度 | 290 | ℃ | ||
| 料筒前部溫度 | 290 | ℃ | ||
| 射嘴溫度 | 290 | ℃ | ||
| 加工（熔體）溫度 | 280 到 300 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 備注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 290℃,TW = 80℃ 2strain <= 0.5%,23℃ 35000 h 420000 h |
||||
