Ultramid® A3EG3 BK00564
聚酰胺 66 （尼龍66）
德國(guó)巴斯夫-BASF Corporation
Ultramid A3EG3 BK00564 is a 15% glass fiber reinforced, pigmented black, injection molding PA66 grade.
Applications
Typical applications include medium stiffness machinery components and housings, as well as electrically insulating parts.

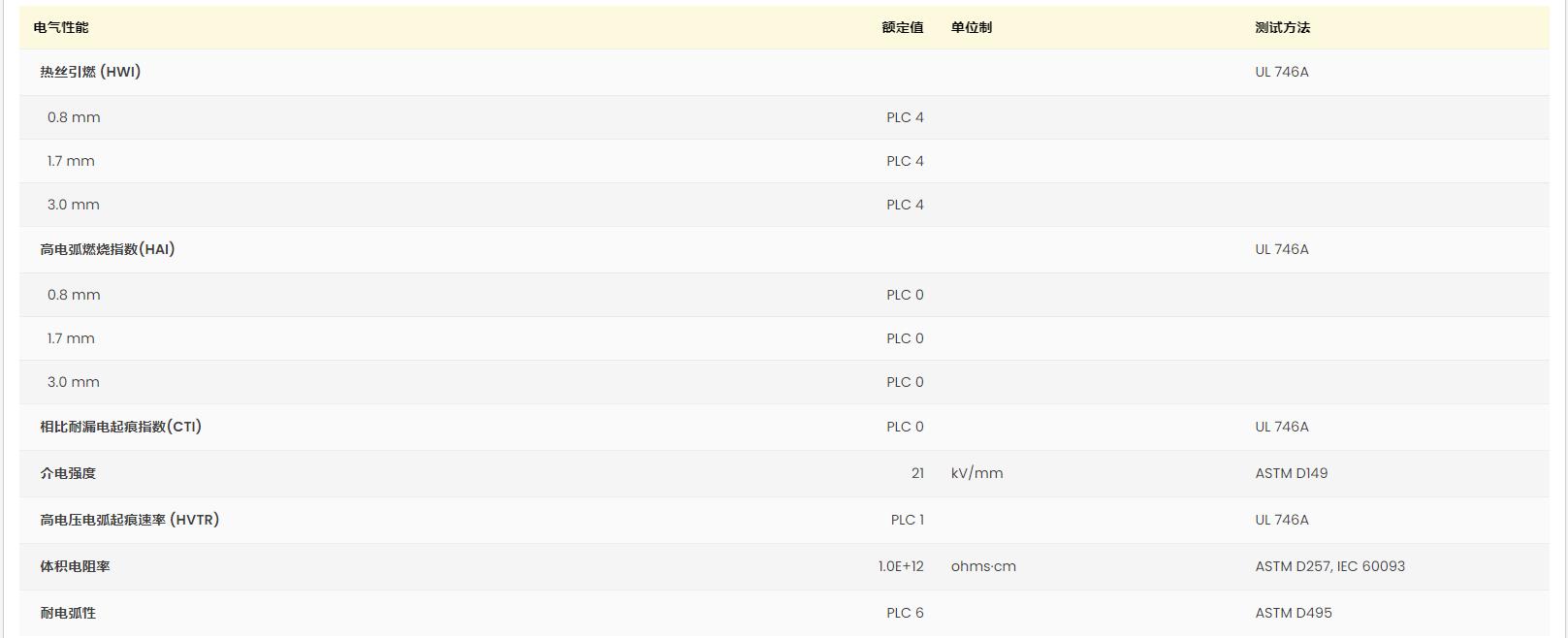

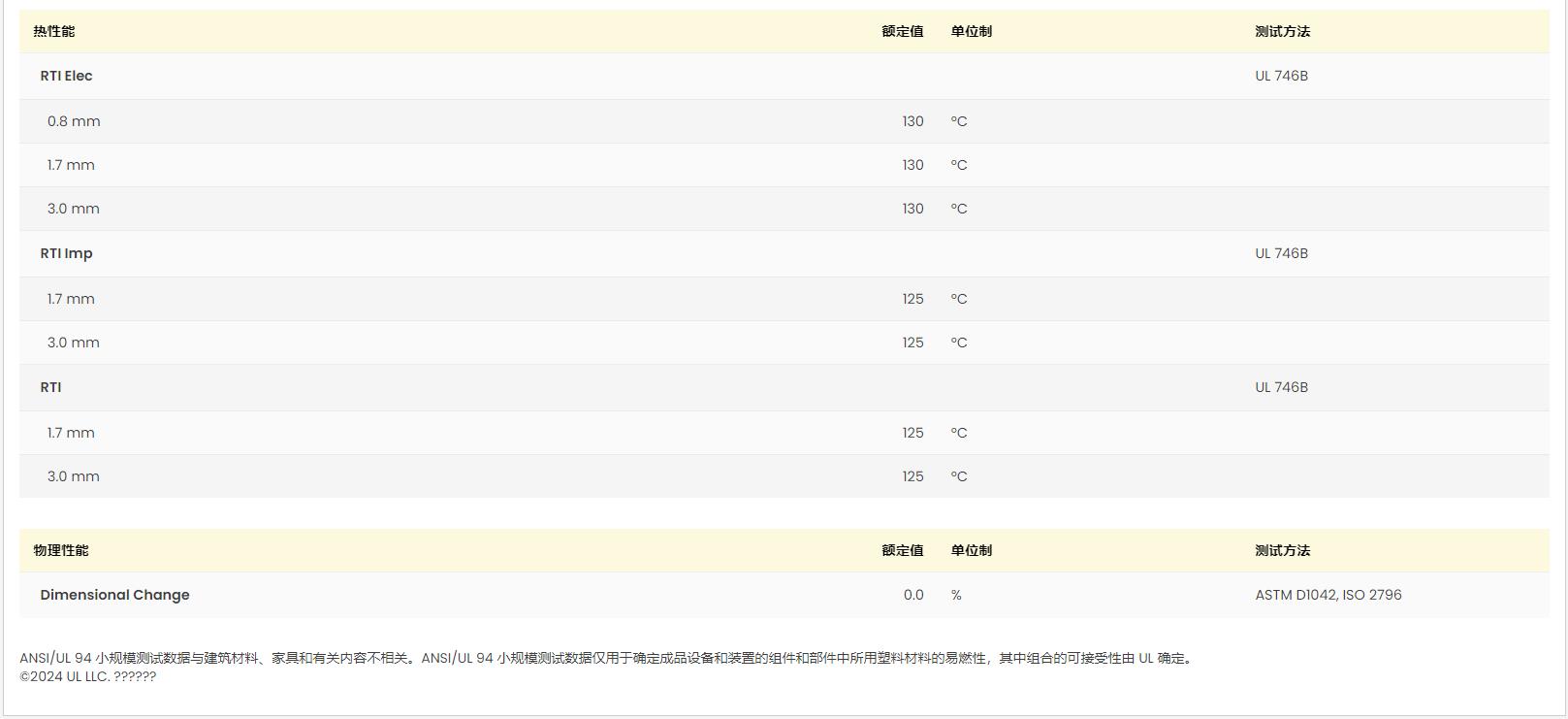

黃卡號(hào)碼：E36632-531618
增強(qiáng)材料：玻璃織物15%增強(qiáng)
材料特性：剛性良好、耐油
材料用途：電子絕緣、機(jī)器/機(jī)械部件、外殼
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® A3EG3 BK00564 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.24 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 7.0 | % | |
| 平衡,23℃,50% RH | 2.2 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 6000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 122 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 2.5 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 5.5 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 5.5 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 246 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù) | |||
| 流動(dòng) | 3.3E-5 | cm/cm/℃ | |
| 垂直 | 7.5E-5 | cm/cm/℃ | |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 280 到 305 | ℃ | |
| 模具溫度 | 80 到 90 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
