Ultramid® A3EG3
聚酰胺 66 （尼龍66）
德國(guó)巴斯夫-BASF Corporation
Ultramid A3EG3 is a 15% glass fiber reinforced injection molding PA66 grade.
Applications
Typical applications include medium stiffness machinery components and housings, as well as electrically insulating parts.

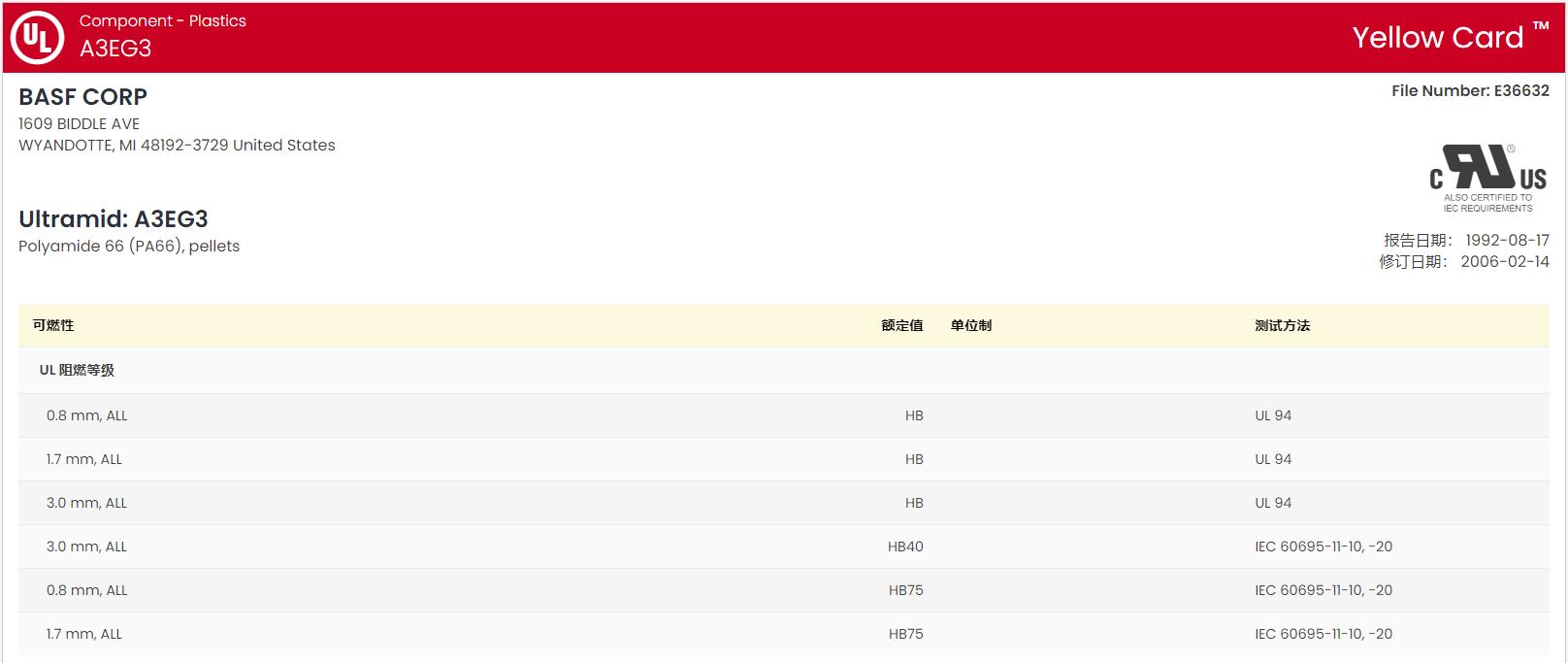

黃卡號(hào)碼：E36632-531617、E41871-233727
增強(qiáng)材料：玻璃纖維15%增強(qiáng)
材料特性：剛性良好、耐油
材料用途：電氣元件、電子絕緣、機(jī)器/機(jī)械部件、外殼
加工方法：粒子注射成型
供貨地區(qū)：北美洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Ultramid® A3EG3 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.24 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 70 | -- | cm³/10min | ISO 1133 |
| 收縮率-流動(dòng)(3.18 mm) | 0.55 | -- | % | |
| 吸水率 | ||||
| 飽和 | 7.0 | -- | % | ASTM D570 |
| 飽和,23℃ | 7.0 | -- | % | ISO 62 |
| 平衡,50% RH | 2.2 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.2 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 6000 | 4500 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | ||||
| 斷裂,23℃ | 114 | -- | MPa | ASTM D638 |
| 斷裂,-40℃ | 156 | -- | MPa | ISO 527-2 |
| 斷裂,23℃ | 130 | 85.0 | MPa | ISO 527-2 |
| 伸長(zhǎng)率 | ||||
| 斷裂,23℃ | 3.0 | -- | % | ASTM D638 |
| 斷裂,-40℃ | 2.6 | -- | % | ISO 527-2 |
| 斷裂,23℃ | 3.0 | 10 | % | ISO 527-2 |
| 彎曲模量 | ||||
| 23℃ | 5170 | -- | MPa | ASTM D790 |
| 23℃ | 5200 | 4000 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 180 | 125 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 7.0 | -- | kJ/m² | |
| 23℃ | 8.0 | 11 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 43 | -- | kJ/m² | |
| 23℃ | 45 | 70 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度 | ||||
| -40℃ | 53 | -- | J/m | ASTM D256 |
| 23℃ | 59 | -- | J/m | ASTM D256 |
| 23℃ | 5.5 | 14 | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值溫度 | 260 | -- | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù) | ||||
| 流動(dòng) | 2.0E-5 | -- | cm/cm/℃ | ASTM E831 |
| 流動(dòng) | 3.3E-5 | -- | cm/cm/℃ | |
| 垂直 | 7.5E-5 | -- | cm/cm/℃ | |

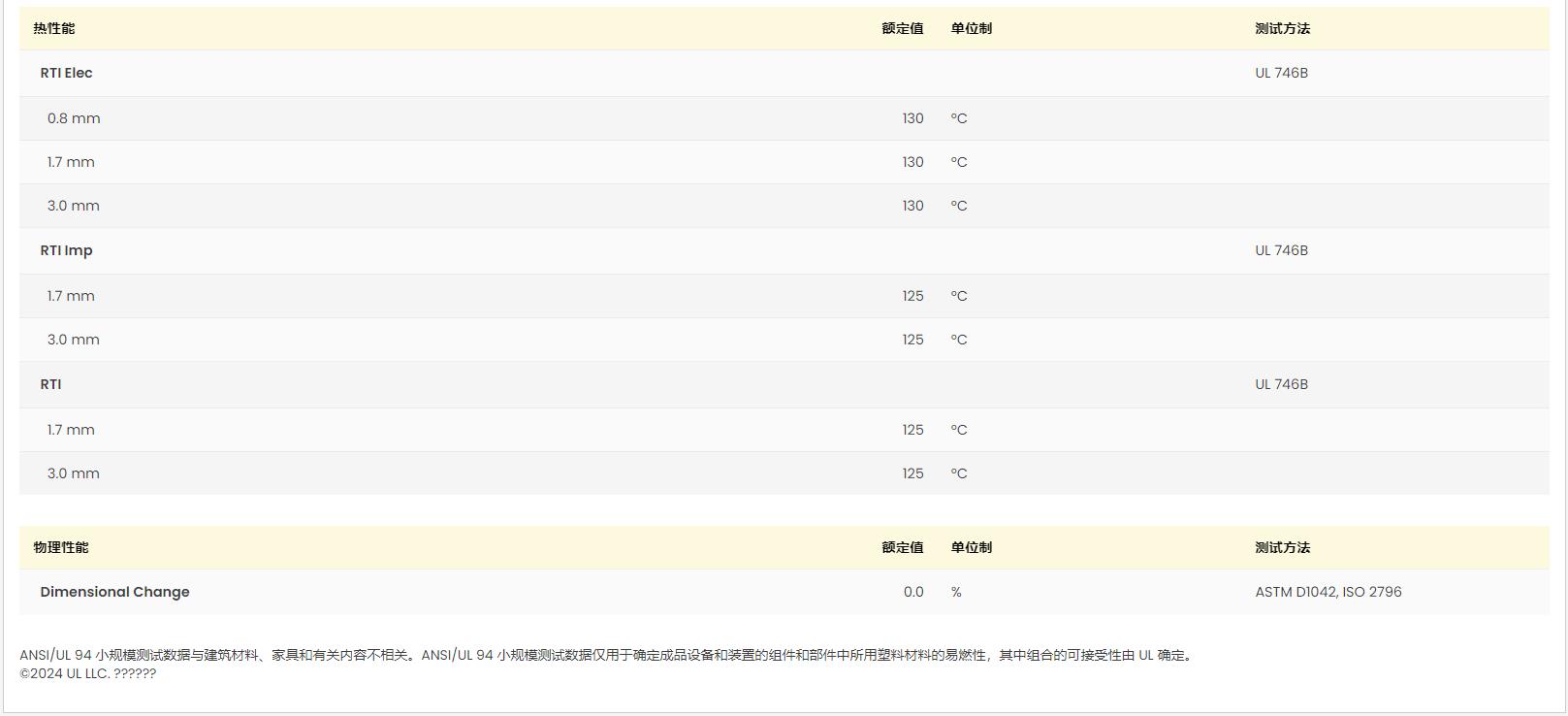

| RTI Elec | UL 746B | |||
| 0.8 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 1.5 mm | 125 | -- | ℃ | |
| 3.0 mm | 125 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5 mm | 125 | -- | ℃ | |
| 3.0 mm | 125 | -- | ℃ | |

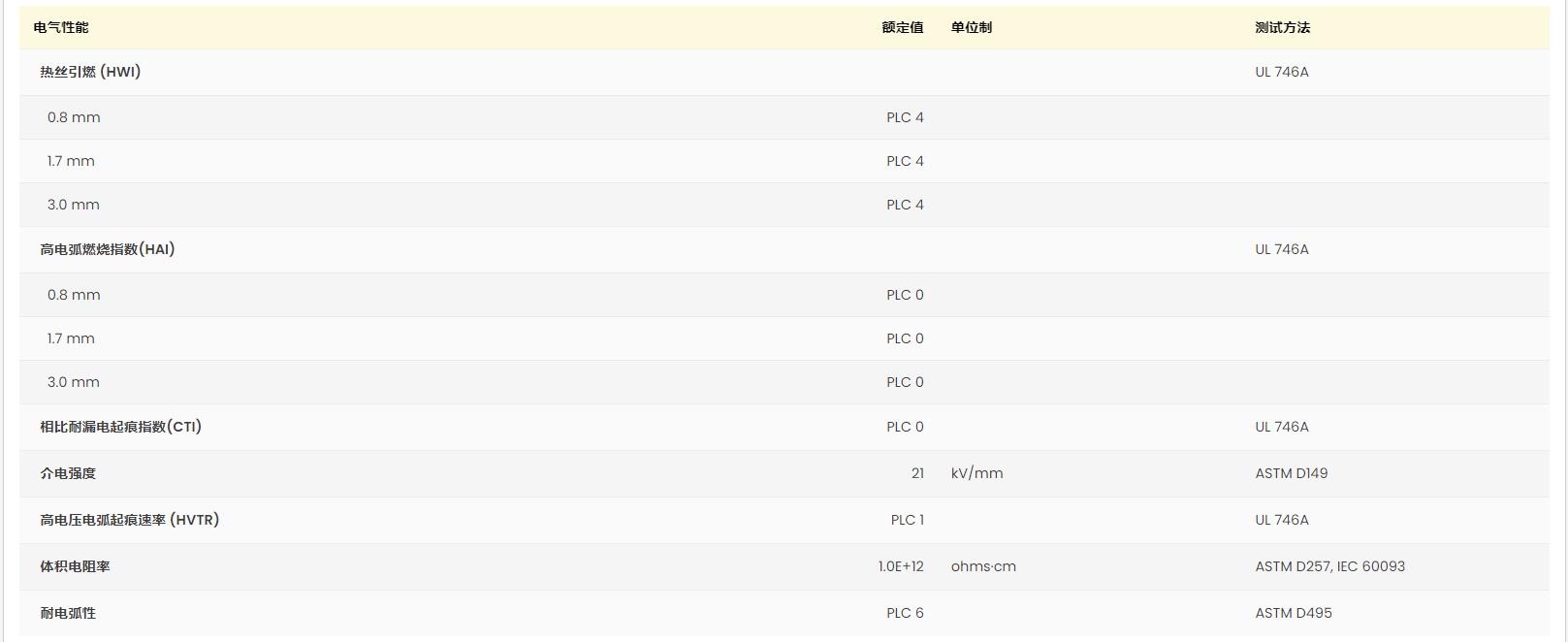

| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 體積電阻率 | ||||
| 1.50 mm | 1.0E+15 | 1.0E+12 | ohms·cm | ASTM D257 |
| -- | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1MHz) | 3.50 | 5.50 | IEC 60250 | |
| 耗散因數(shù) | IEC 60250 | |||
| 100 Hz | 0.014 | 0.30 | ||
| 1 MHz | 0.023 | 0.16 | ||
| 漏電起痕指數(shù) | 550 | 550 | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | |||
| 0.8 mm | HB | -- | ||
| 1.5 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 280 到 305 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
