Ultramid® A 218 V30 BLACK 34NG
聚酰胺 66 （尼龍66）PA66-GF30
德國巴斯夫-BASF Corporation
Ultramid® A 218 V30 Black 34 NG is a polyamide 66, reinforced with 30% of glass fiber, heat stabilized, for injection moulding. This grade has been specially designed to improve its resistance to automotive cooling liquids, increasing lifetime of parts in permanent contact with such liquids.

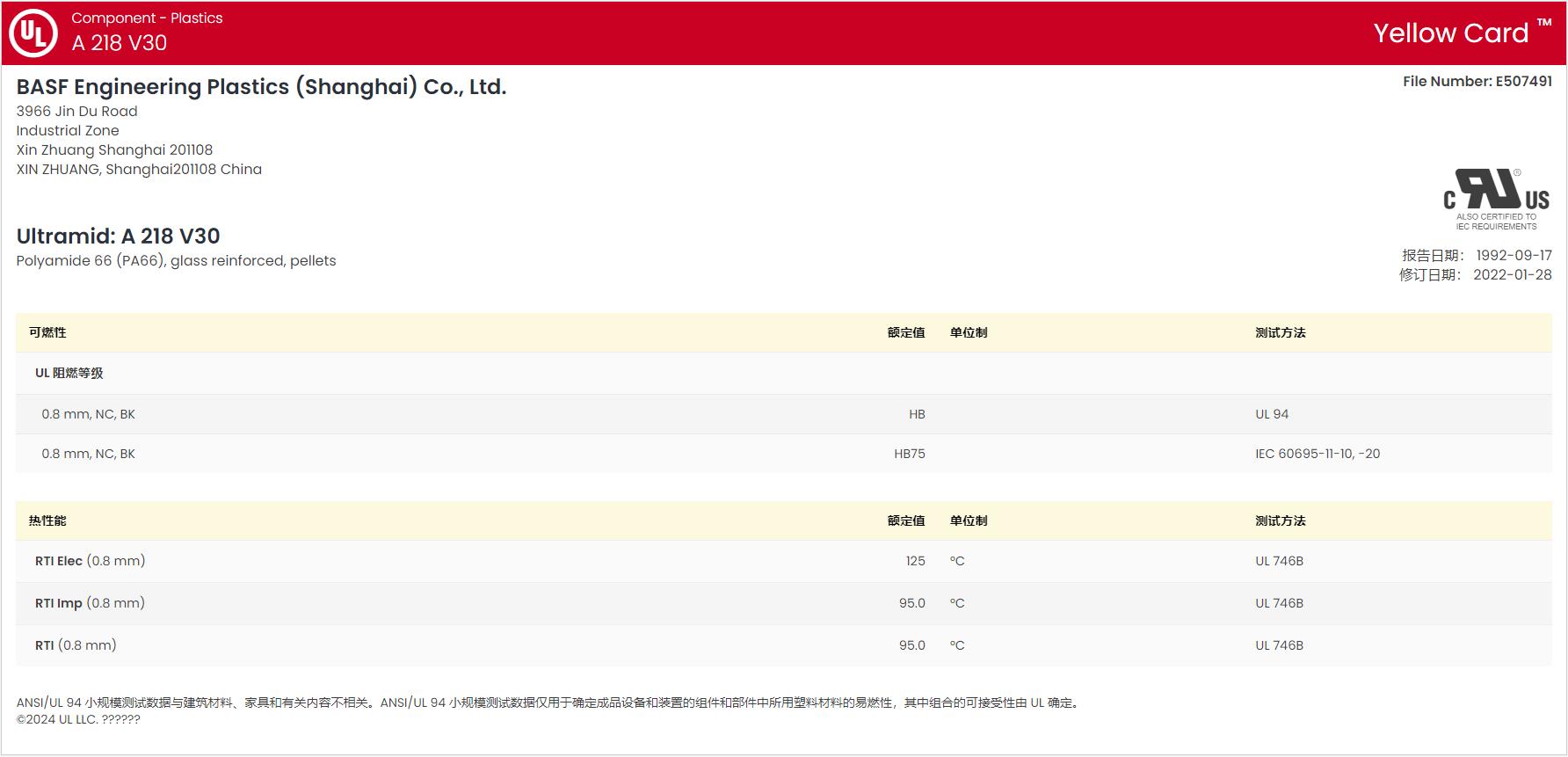

黃卡號碼：E507491-104288084、E507491-104288085
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：良好的流動性、耐水解、耐乙二醇、脫模性能良好、Heat Stabilized - Inorganic
材料用途：泵件、汽車領(lǐng)域的應(yīng)用
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A 218 V30 BLACK 34NG 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.36 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1.1 | -- | % | |
| 流動 | 0.40 | -- | % | |
| 吸水率 | ISO 62 | |||
| 24 hr,23℃ | 0.80 | -- | % | |
| 平衡,23℃,50% RH | 1.7 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 10000 | 7500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 190 | 135 | MPa | ISO 527-2 |
| 伸長率 | ||||
| 斷裂1 | 3.0 | -- | % | ASTM D638 |
| 斷裂 | 3.0 | 7.0 | % | ISO 527-2 |
| 彎曲模量 | ||||
| -- | 9000 | -- | MPa | ASTM D790 |
| -- | 9000 | 6400 | MPa | ISO 178 |
| 彎曲強(qiáng)度 | ||||
| -- | 290 | -- | MPa | ASTM D790 |
| -- | 280 | 185 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 11 | 16 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179/1eU | |||
| -30℃ | 67 | 70 | kJ/m² | |
| 23℃ | 80 | 95 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度 | ||||
| 23℃ | 120 | -- | J/m | ASTM D256 |
| 23℃ | 10 | 18 | kJ/m² | ISO 180/A |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 1.8 MPa,未退火 | 255 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 262 | -- | ℃ | ISO 11357-3 |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+12 | ohms | IEC 62631-3-2 |
| 體積電阻率 | 1.0E+15 | 1.0E+13 | ohms·m | IEC 62631-3-1 |
| 介電強(qiáng)度(2.00 mm) | 34 | 29 | kV/mm | IEC 60243-1 |
| 相對電容率(100 Hz) | 3.70 | 4.00 | IEC 62631-2-1 | |
| 耗散因數(shù)(100 Hz) | 0.010 | 0.11 | IEC 62631-2-1 | |
| 漏電起痕指數(shù)(解決方案 A) | 400 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級 | ||||
| 3.2 mm | HB | -- | UL 94 | |
| 0.8 mm | HB | -- | IEC 60695-11-10,-20 | |
| 1.6 mm | HB | -- | IEC 60695-11-10,-20 | |
| 灼熱絲易燃指數(shù)(1.6 mm) | 650 | -- | ℃ | IEC 60695-2-12 |
| 極限氧指數(shù) | 23 | -- | % | ISO 4589-2 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料筒后部溫度 | 270 到 280 | ℃ | ||
| 料筒中部溫度 | 275 到 285 | ℃ | ||
| 料筒前部溫度 | 280 到 290 | ℃ | ||
| 模具溫度 | 70 到 100 | ℃ | ||
| 注射說明 The material is supplied in airtight bags, ready for use. In case that the virgin material has absorbed moisture, it must be dried with a dehumidified air drying equipment, dew point mini -20°C. Recommended time 2-4h Injection Advice: For reinforced polyamides, BASF SE recommends the use of steel with a high content of carbon, and purified for polishing, to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120°C can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size, part geometry / design 備注 151 mm/min |
||||
