Ultramid® A 218 V30 BLACK 21 NS
聚酰胺 66 (尼龍66)PA66-GF30
德國巴斯夫-BASF Corporation
Ultramid® A 218 V30 Black 21NS is a polyamide 66, reinforced with 30% of glass fibre, heat stabilized, for injection moulding.
European Railways Certifications - EN 45545-2 NC; European Railways Certifications - EN 45545-2 NC

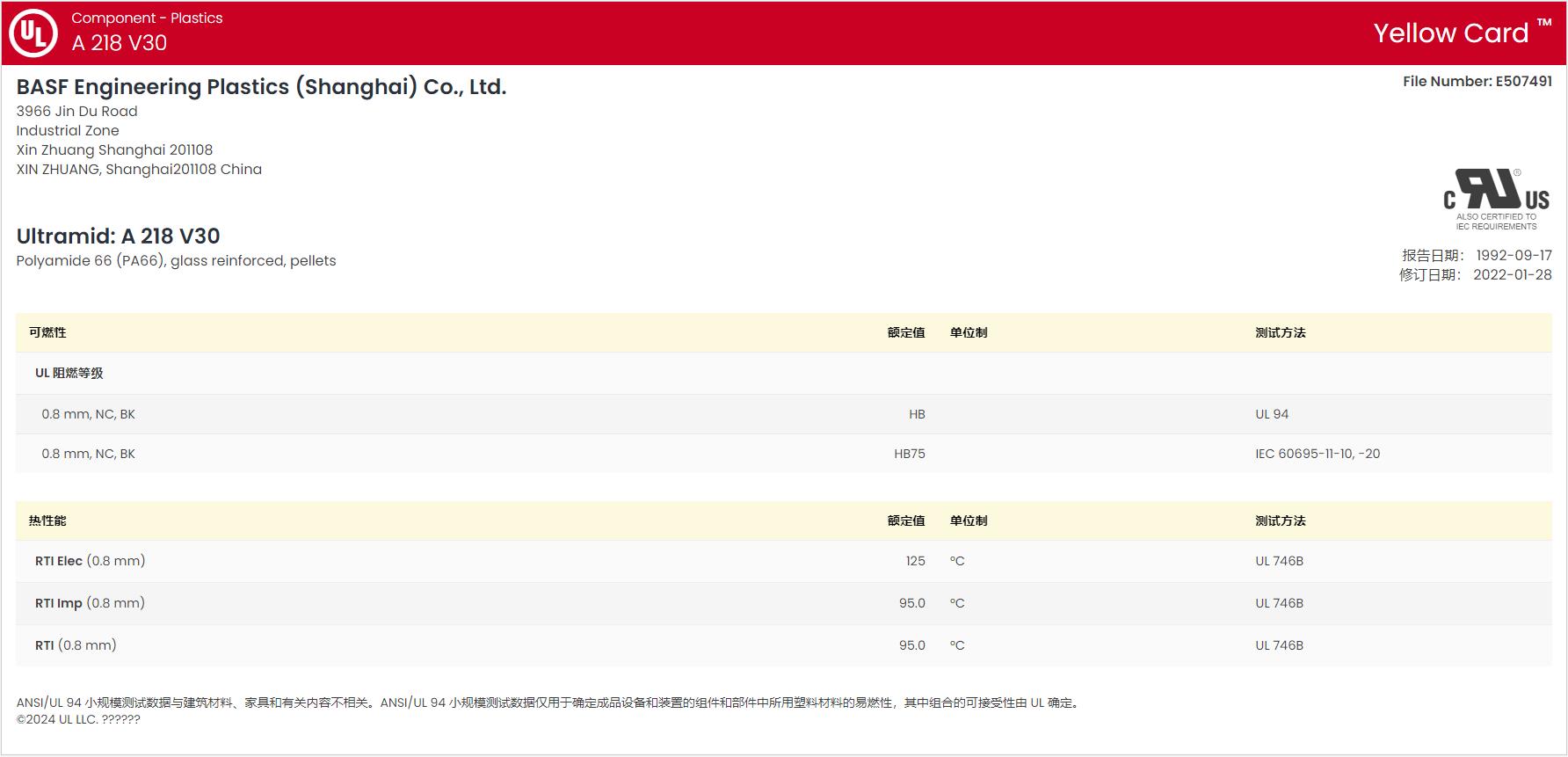

黃卡號碼:E507491-104288084、E507491-104288085
增強材料:玻璃纖維30%增強
含添加劑:熱穩(wěn)定劑
材料特性:熱穩(wěn)定
加工方法:黑色粒子注射成型
供貨地區(qū):北美洲、非洲和中東、亞太地區(qū)
中國代理:蘇州希普能工程塑料
Ultramid® A 218 V30 BLACK 21 NS 加工參數(shù)表
物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
密度 | 1.37 | -- | g/cm³ | ISO 1183 |
收縮率 | ISO 294-4 | |||
垂直 | 1.1 | -- | % | |
流動 | 0.40 | -- | % | |
吸水率 | ISO 62 | |||
24 hr,23℃ | 0.80 | -- | % | |
平衡,23℃,50% RH | 1.7 | -- | % | |
機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
拉伸模量 | 10000 | 7500 | MPa | ISO 527-1 |
拉伸應(yīng)力(斷裂) | 190 | 135 | MPa | ISO 527-2 |
拉伸應(yīng)變(斷裂) | 3.0 | 7.0 | % | ISO 527-2 |
彎曲模量 | ||||
-- | 9000 | -- | MPa | ASTM D790 |
-- | 9000 | 6400 | MPa | ISO 178 |
彎曲強度 | ||||
-- | 290 | -- | MPa | ASTM D790 |
-- | 290 | 215 | MPa | ISO 178 |
沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
簡支梁缺口沖擊強度(23℃) | 11 | 15 | kJ/m² | ISO 179/1eA |
簡支梁無缺口沖擊強度(23℃) | 75 | 85 | kJ/m² | ISO 179/1eU |
懸壁梁缺口沖擊強度 | ||||
23℃ | 120 | -- | J/m | ASTM D256 |
23℃ | 10 | 18 | kJ/m² | ISO 180/A |
無缺口伊佐德沖擊強度(23℃) | 60 | 65 | kJ/m² | ISO 180 |
熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
載荷下熱變形溫度 | ||||
0.45 MPa,未退火 | 260 | -- | ℃ | ISO 75-2/B |
1.8 MPa,未退火 | 255 | -- | ℃ | ISO 75-2/A |
熔融溫度 | 262 | -- | ℃ | ISO 11357-3 |
電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
表面電阻率 | -- | 1.0E+13 | ohms | IEC 62631-3-2 |
體積電阻率 | 1.0E+15 | 1.0E+15 | ohms·m | IEC 62631-3-1 |
介電強度(2.00 mm) | 34 | 29 | kV/mm | IEC 60243-1 |
相對電容率(100 Hz) | 3.70 | 4.00 | IEC 62631-2-1 | |
耗散因數(shù)(100 Hz) | 0.010 | 0.11 | IEC 62631-2-1 | |
漏電起痕指數(shù)(解決方案 A) | 400 | -- | V | IEC 60112 |
可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
可燃性等級 | IEC 60695-11-10,-20 | |||
0.8 mm | HB | -- | ||
1.6 mm | HB | -- | ||
3.2 mm | HB | -- | ||
灼熱絲易燃指數(shù)(1.6 mm) | 650 | -- | ℃ | IEC 60695-2-12 |
極限氧指數(shù) | 23 | -- | % | ISO 4589-2 |
注射 | 干燥 | 單位制 | ||
干燥溫度 | 80 | ℃ | ||
建議的最大水分含量 | 0.20 | % | ||
料筒后部溫度 | 270 到 280 | ℃ | ||
料筒中部溫度 | 275 到 285 | ℃ | ||
料筒前部溫度 | 280 到 290 | ℃ | ||
模具溫度 | 70 到 100 | ℃ |
