Ultramid® A 218 V35 BLACK 21N
聚酰胺 66 （尼龍66）PA66-GF35
德國(guó)巴斯夫-BASF Corporation
Ultramid® A 218 V35 Black 21N is a polyamide 66, reinforced with 35% of glass fibre, heat stabilized, for injection moulding. This grade offers an excellent combination between thermal and mechanical properties.

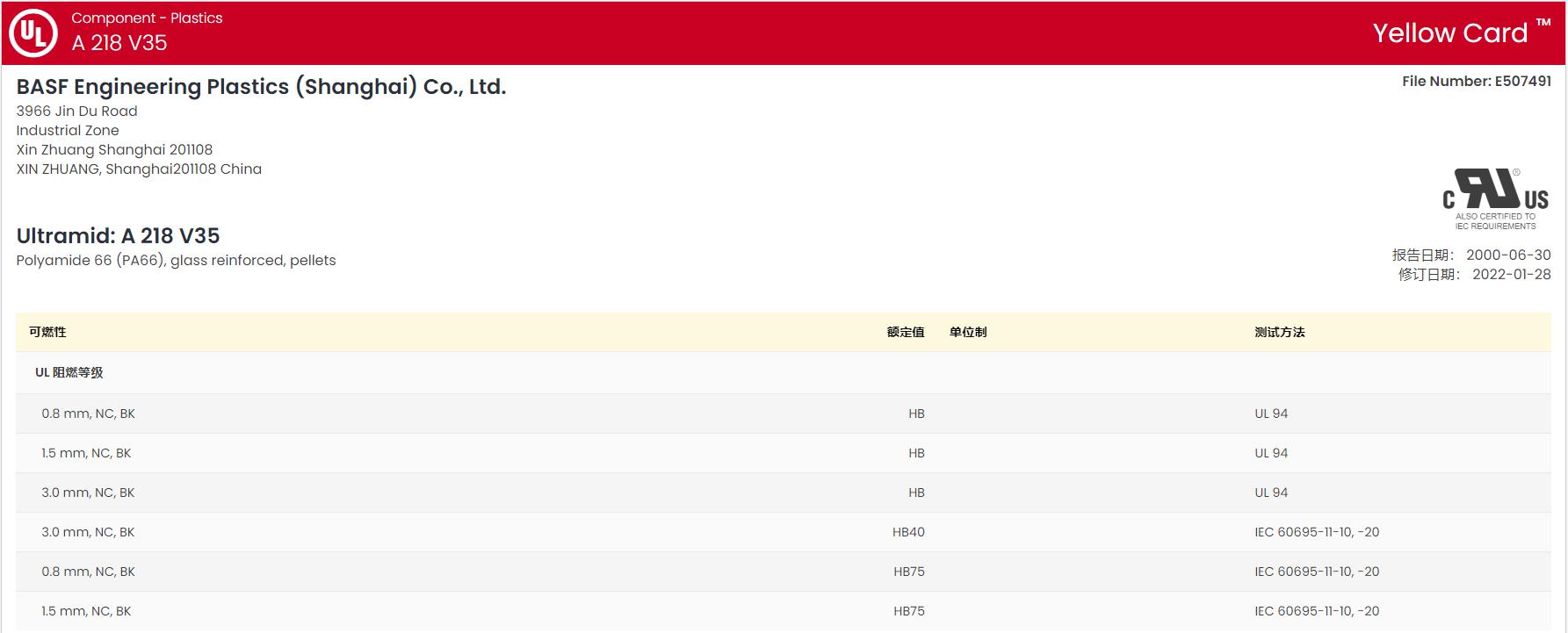

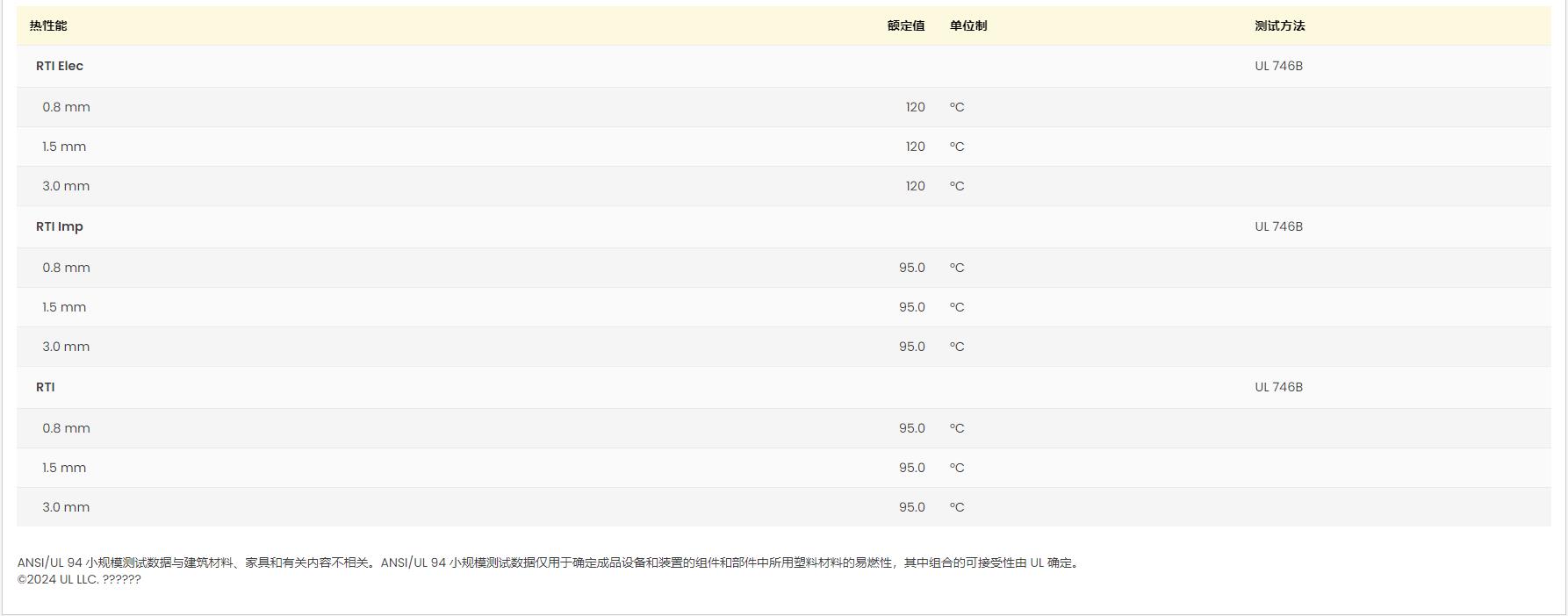

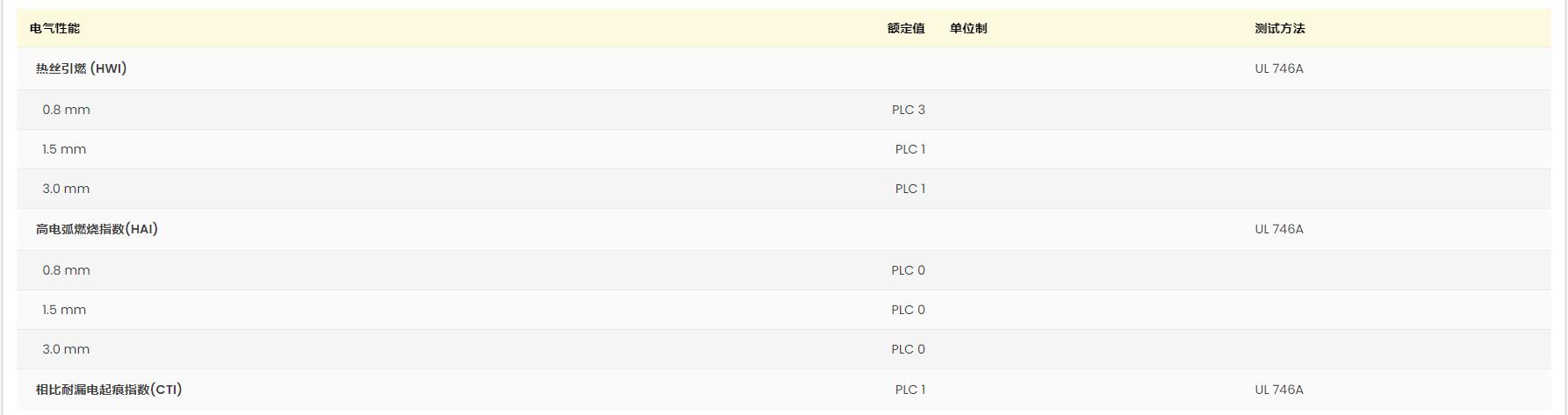

黃卡號(hào)碼：E507491-104288086
增強(qiáng)材料：玻璃纖維35%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：良好的流動(dòng)性、脫模性能良好、Heat Stabilized - Inorganic
材料用途：汽車領(lǐng)域的應(yīng)用
加工方法：黑色、自然色粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Ultramid® A 218 V35 BLACK 21N 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 / 比重 | 1.41 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1.1 | -- | % | |
| 流動(dòng) | 0.35 | -- | % | |
| 吸水率 | ISO 62 | |||
| 24 hr,23℃ | 0.75 | -- | % | |
| 平衡,23℃,50% RH | 1.6 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 11400 | 8700 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 210 | 150 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.0 | 5.0 | % | ISO 527-2 |
| 彎曲模量 | ||||
| -- | 9800 | -- | MPa | ASTM D790 |
| -- | 9500 | 6800 | MPa | ISO 178 |
| 彎曲強(qiáng)度 | 290 | -- | MPa | ASTM D790 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 14 | 19 | kJ/m² | ISO 179/1eA |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 79 | 85 | kJ/m² | ISO 179/1eU |
| 懸壁梁缺口沖擊強(qiáng)度 | ||||
| 23℃ | 120 | -- | J/m | ASTM D256 |
| 23℃ | 13 | 18 | kJ/m² | ISO 180/A |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 255 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 255 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 262 | -- | ℃ | ISO 11357-3 |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | -- | 1.0E+13 | ohms | IEC 62631-3-2 |
| 體積電阻率 | 1.0E+15 | 1.0E+15 | ohms·m | IEC 62631-3-1 |
| 介電強(qiáng)度(2.00 mm) | 34 | 29 | kV/mm | IEC 60243-1 |
| 相對(duì)電容率(100 Hz) | 3.70 | 4.00 | IEC 62631-2-1 | |
| 耗散因數(shù)(100 Hz) | 0.010 | 0.11 | IEC 62631-2-1 | |
| 漏電起痕指數(shù)(解決方案 A) | 400 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | ||||
| 3.2 mm | HB | -- | UL 94 | |
| 0.8 mm | HB | -- | IEC 60695-11-10,-20 | |
| 1.6 mm | HB | -- | IEC 60695-11-10,-20 | |
| 極限氧指數(shù) | 23 | -- | % | ISO 4589-2 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 建議的最大水分含量 | 0.20 | % | ||
| 料筒后部溫度 | 270 到 280 | ℃ | ||
| 料筒中部溫度 | 275 到 285 | ℃ | ||
| 料筒前部溫度 | 280 到 290 | ℃ | ||
| 模具溫度 | 70 到 100 | ℃ | ||
| 注射說(shuō)明 The material is supplied in airtight bags, ready for use. In case that the virgin material has absorbed moisture, it must be dried with a dehumidified air drying equipment, dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides, BASF SE recommends the use of steel with a high content of carbon, and purified for polishing, to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size, part geometry / design |
||||
