Ultramid® A 218 V25 BLACK 21N
聚酰胺 66 （尼龍66）PA66-GF25
德國(guó)巴斯夫-BASF Corporation
Ultramid® A 218 V25 Black 21N is a polyamide 66, reinforced with 25% of glass fibre, heat stabilized, for injection moulding. This grade offers an excellent combination between thermal and mechanical properties.

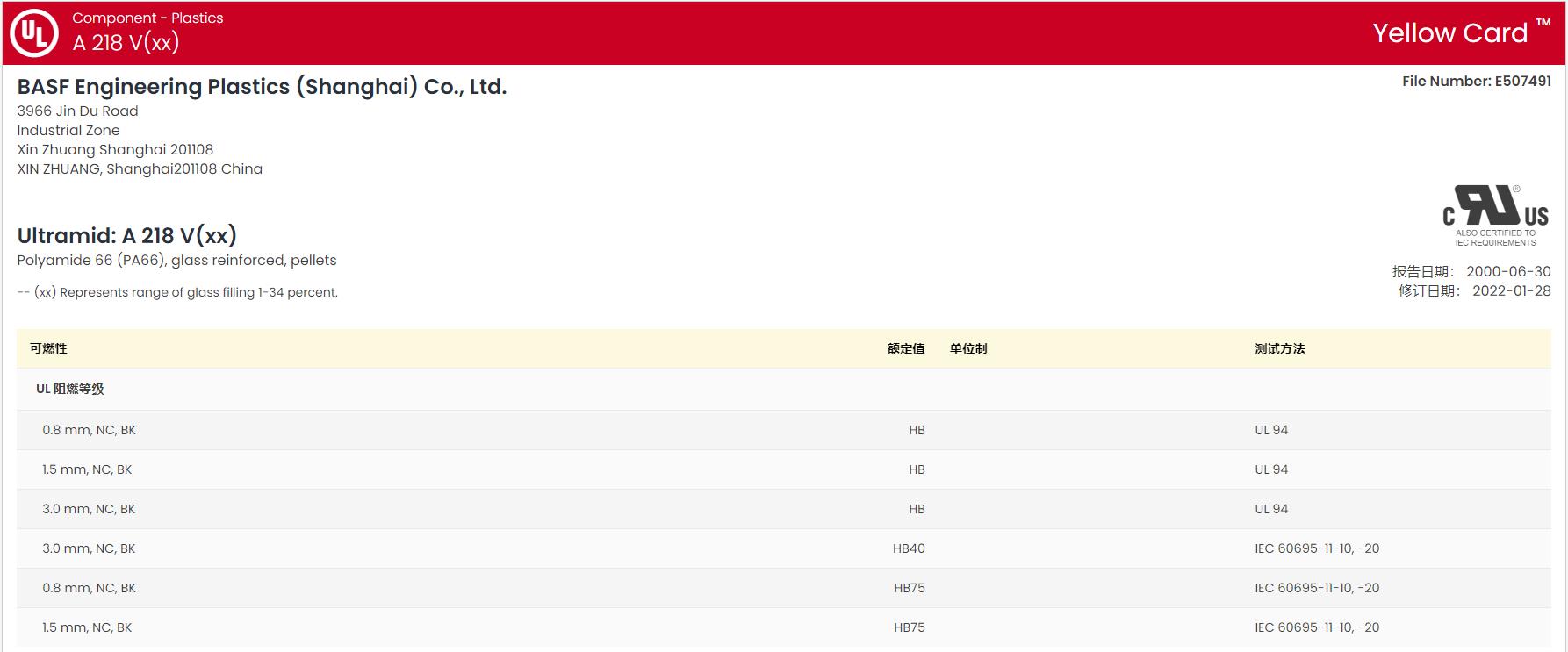

黃卡號(hào)碼：E507491-104288084
增強(qiáng)材料：玻璃纖維25%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：Heat Stabilized - Inorganic、易脫模、流動(dòng)好
材料用途：把手、工業(yè)應(yīng)用、汽車領(lǐng)域的應(yīng)用、消費(fèi)品應(yīng)用領(lǐng)域
加工方法：黑色、自然色粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Ultramid® A 218 V25 BLACK 21N 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.32 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1.1 | -- | % | |
| 流動(dòng) | 0.40 | -- | % | |
| 吸水率 | ISO 62 | |||
| 24 hr,23℃ | 0.90 | -- | % | |
| 飽和,23℃ | 6.2 | -- | % | |
| 平衡,23℃,50% RH | 2.3 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 8400 | 6300 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | ||||
| 斷裂 | 160 | -- | MPa | ASTM D638 |
| 斷裂 | 165 | 120 | MPa | ISO 527-2 |
| 伸長(zhǎng)率 | ||||
| 斷裂1 | 3.3 | -- | % | ASTM D638 |
| 斷裂 | 3.0 | 6.0 | % | ISO 527-2 |
| 彎曲模量 | ||||
| -- | 7300 | -- | MPa | ASTM D790 |
| -- | 7300 | 5000 | MPa | ISO 178 |
| 彎曲強(qiáng)度 | ||||
| -- | 250 | -- | MPa | ASTM D790 |
| -- | 240 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 10 | 13 | kJ/m² | ISO 179/1eA |
| 簡(jiǎn)支梁無缺口沖擊強(qiáng)度(23℃) | 58 | 70 | kJ/m² | ISO 179/1eU |
| 懸壁梁缺口沖擊強(qiáng)度 | ||||
| 23℃ | 80 | -- | J/m | ASTM D256 |
| 23℃ | 8.5 | 15 | kJ/m² | ISO 180/A |
| 無缺口伊佐德沖擊強(qiáng)度(23℃) | 55 | 70 | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 1.8 MPa,未退火 | 245 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 262 | -- | ℃ | ISO 11357-3 |

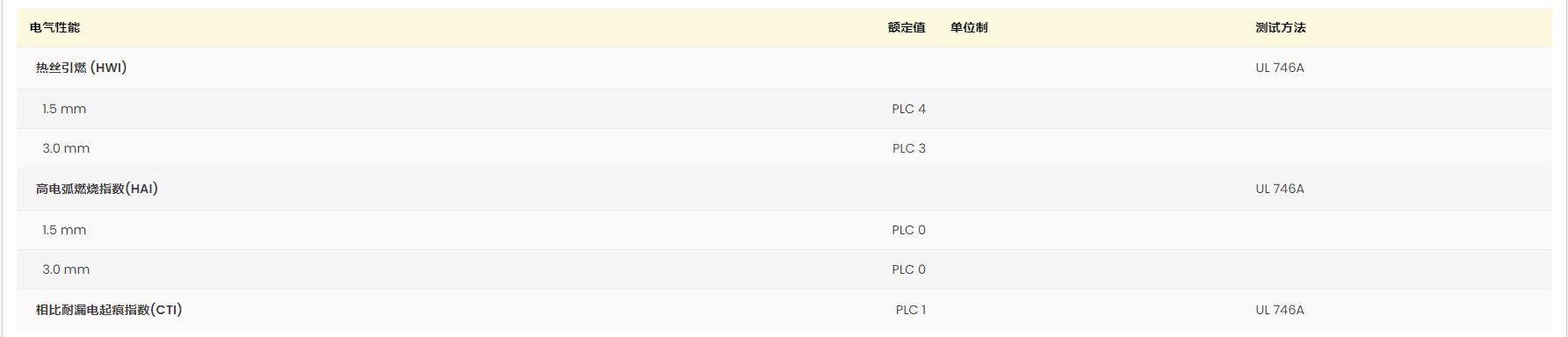

| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | -- | 1.0E+13 | ohms | IEC 62631-3-2 |
| 體積電阻率 | 1.0E+15 | 1.0E+15 | ohms·m | IEC 62631-3-1 |
| 介電強(qiáng)度(2.00 mm) | 32 | 28 | kV/mm | IEC 60243-1 |
| 相對(duì)電容率(100 Hz) | 3.70 | 4.00 | IEC 62631-2-1 | |
| 耗散因數(shù)(100 Hz) | 0.010 | 0.11 | IEC 62631-2-1 | |
| 漏電起痕指數(shù)(解決方案 A) | 400 | -- | V | IEC 60112 |

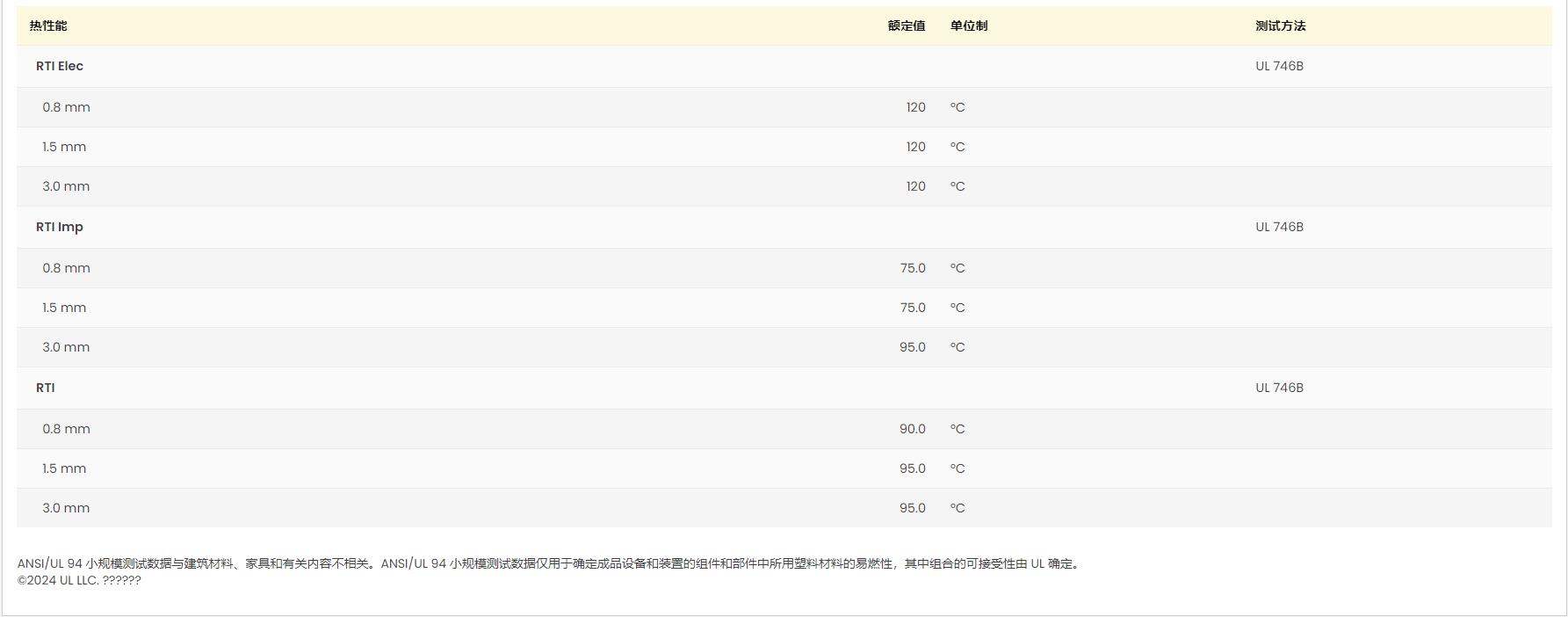

| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | ||||
| 3.2 mm | HB | -- | UL 94 | |
| 0.8 mm | HB | -- | IEC 60695-11-10,-20 | |
| 1.6 mm | HB | -- | IEC 60695-11-10,-20 | |
| 灼熱絲易燃指數(shù)(1.6 mm) | 650 | -- | ℃ | IEC 60695-2-12 |
| 極限氧指數(shù) | 23 | -- | % | ISO 4589-2 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 建議的最大水分含量 | 0.20 | % | ||
| 料筒后部溫度 | 270 到 280 | ℃ | ||
| 料筒中部溫度 | 275 到 285 | ℃ | ||
| 料筒前部溫度 | 280 到 290 | ℃ | ||
| 模具溫度 | 70 到 100 | ℃ | ||
| 注射說明 The material is supplied in airtight bags, ready for use. In case that the virgin material has absorbed moisture, it must be dried with a dehumidified air drying equipment, dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides, BASF SE recommends the use of steel with a high content of carbon, and purified for polishing, to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size, part geometry / design 備注 151 mm/min |
||||
