Ultramid® C3U
聚酰胺 66/6 共聚物（尼龍66/6）
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid C3U is an injection molding, general purpose PA6/66 grade with improved flame retardance. The product is UL recognized as 94V0 at 0.4 mm minimum thickness.
Applications
It is used for impact resistant electrical insulating parts such as contact bases and plug connector strips.

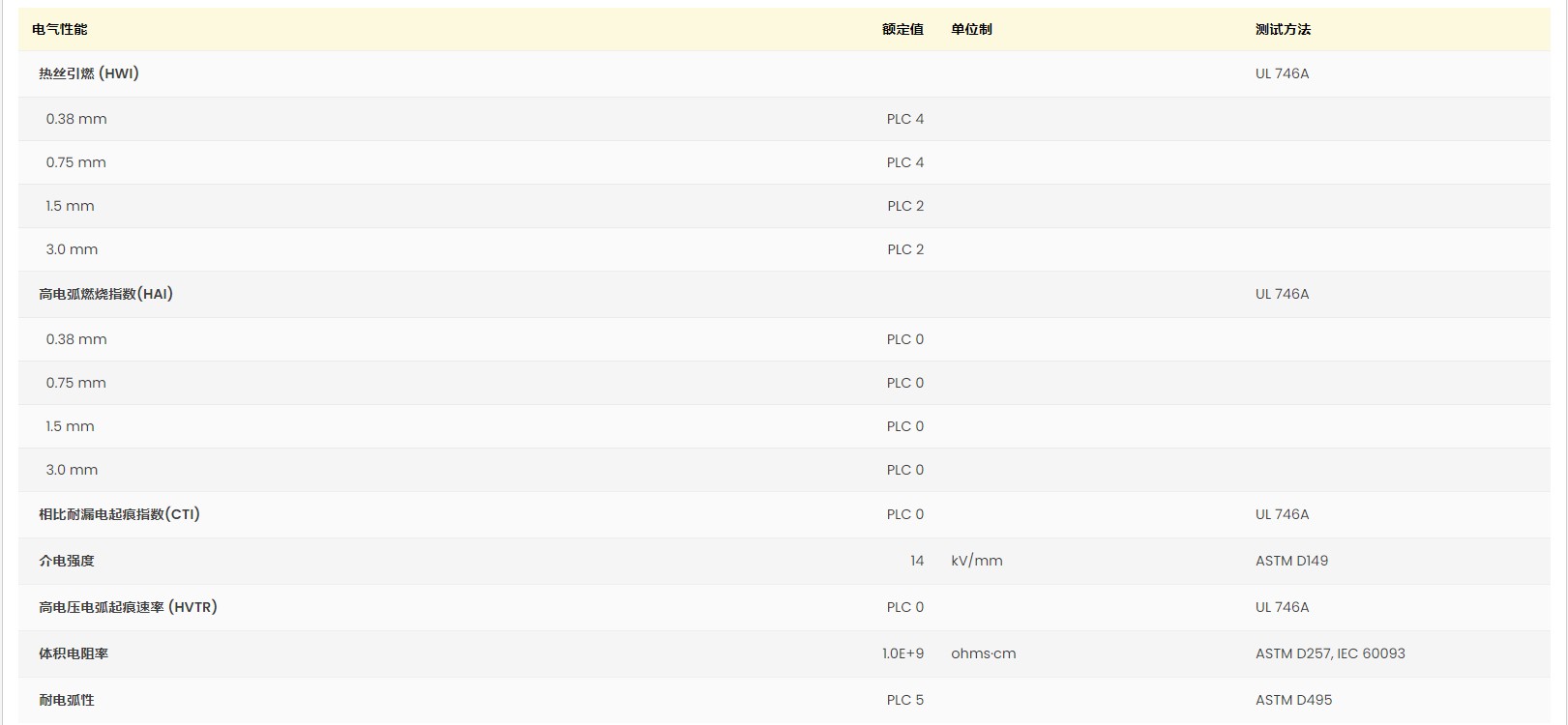

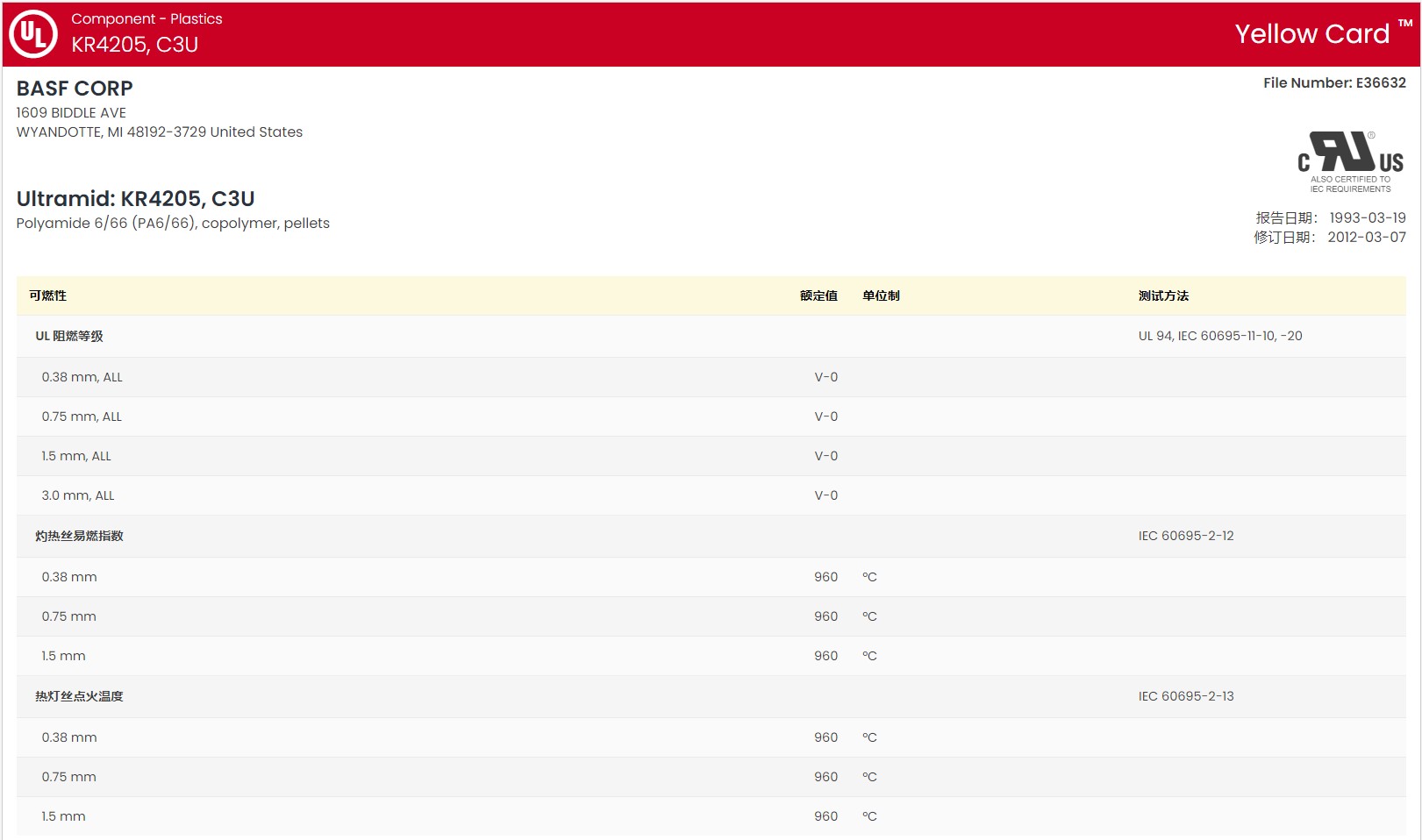

黃卡號(hào)碼：E36632-531680，E41871-233722，E333174-100976889，E333174-101180750
材料特性：抗撞擊良好，通用，阻燃
材料用途：電氣元件，電子絕緣，通用
加工方法：粒子注射成型
供貨地區(qū)：北美洲，歐洲，亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Ultramid® C3U 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.16 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 140 | -- | cm³/10min | ISO 1133 |
| 收縮率-流動(dòng)(3.18 mm) | 0.80 | -- | % | |
| 吸水率 | ||||
| 飽和 | 8.5 | -- | % | ASTM D570 |
| 飽和,23℃ | 8.5 | -- | % | ISO 62 |
| 平衡,50% RH | 2.9 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.9 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 3500 | 1500 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | ||||
| 屈服,23℃ | 83.0 | -- | MPa | ASTM D638 |
| 屈服,23℃ | 75.0 | 45.0 | MPa | ISO 527-2 |
| 伸長(zhǎng)率 | ||||
| 屈服,23℃ | 5.0 | -- | % | ASTM D638 |
| 屈服,23℃ | 4.0 | 18 | % | ISO 527-2 |
| 斷裂,23℃ | 50 | -- | % | ASTM D638 |
| 標(biāo)稱(chēng)拉伸斷裂應(yīng)變 | ISO 527-2 | |||
| -40℃ | 4.4 | 5.7 | % | |
| 23℃ | 6.0 | > 50 | % | |
| 彎曲模量(23℃) | 3000 | -- | MPa | ASTM D790,ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 4.0 | -- | kJ/m² | |
| 23℃ | 9.0 | 35 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 80kJ/m² | 無(wú)斷裂 | ISO 179 | |
| 懸壁梁缺口沖擊強(qiáng)度 | ||||
| -40℃ | 32 | -- | J/m | ASTM D256 |
| 23℃ | 43 | -- | J/m | ASTM D256 |
| 23℃ | 4.5 | -- | kJ/m² | ISO 180 |
| 硬度 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 球壓硬度 | 100 | -- | MPa | ISO 2039-1 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 224 | -- | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 210 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 91.0 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 70.0 | -- | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 243 | -- | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù) | ||||
| 流動(dòng) | 4.0E-5 | -- | cm/cm/℃ | ASTM E831 |
| 流動(dòng) | 8.0E-5 | -- | cm/cm/℃ | |
| 垂直 | 9.0E-5 | -- | cm/cm/℃ | |

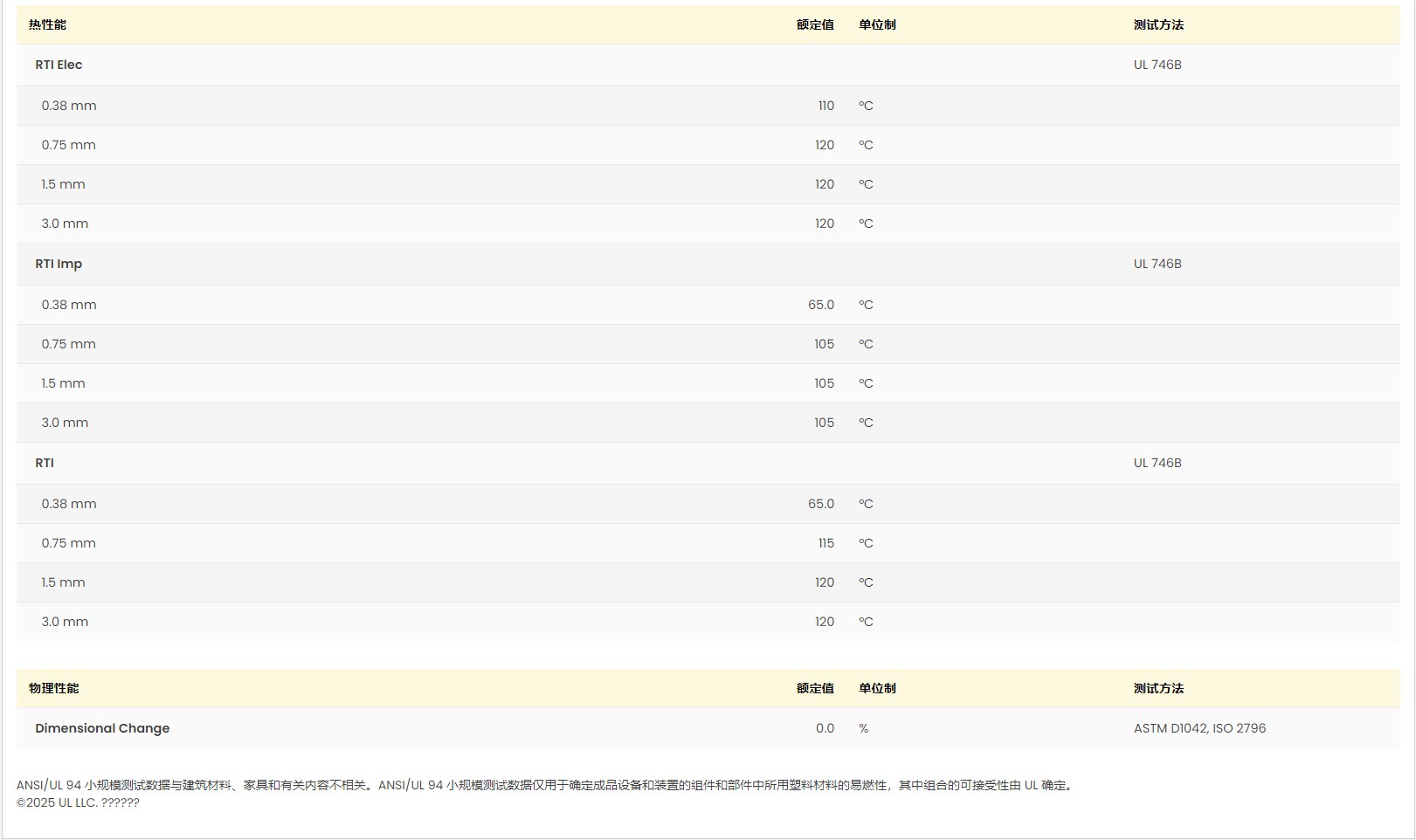

| RTI Elec | UL 746B | |||
| 0.38 mm | 110 | -- | ℃ | |
| 0.75 mm | 120 | -- | ℃ | |
| 1.5 mm | 120 | -- | ℃ | |
| 3.0 mm | 120 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.38 mm | 65.0 | -- | ℃ | |
| 0.75 mm | 105 | -- | ℃ | |
| 1.5 mm | 105 | -- | ℃ | |
| 3.0 mm | 105 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.38 mm | 65.0 | -- | ℃ | |
| 0.75 mm | 115 | -- | ℃ | |
| 1.5 mm | 120 | -- | ℃ | |
| 3.0 mm | 120 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 體積電阻率 | ||||
| 1.50 mm | 1.0E+15 | 1.0E+11 | ohms·cm | ASTM D257 |
| -- | 1.0E+15 | 1.0E+11 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 | 32 | 28 | kV/mm | IEC 60243-1 |
| 介電常數(shù)(1MHz) | 3.60 | 6.00 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.020 | 0.30 | IEC 60250 | |
| 漏電起痕指數(shù) | 600 | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | |||
| 0.38 mm | V-0 | -- | ||
| 0.75 mm | V-0 | -- | ||
| 1.5 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 250 到 270 | ℃ | ||
| 模具溫度 | 65 到 80 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
