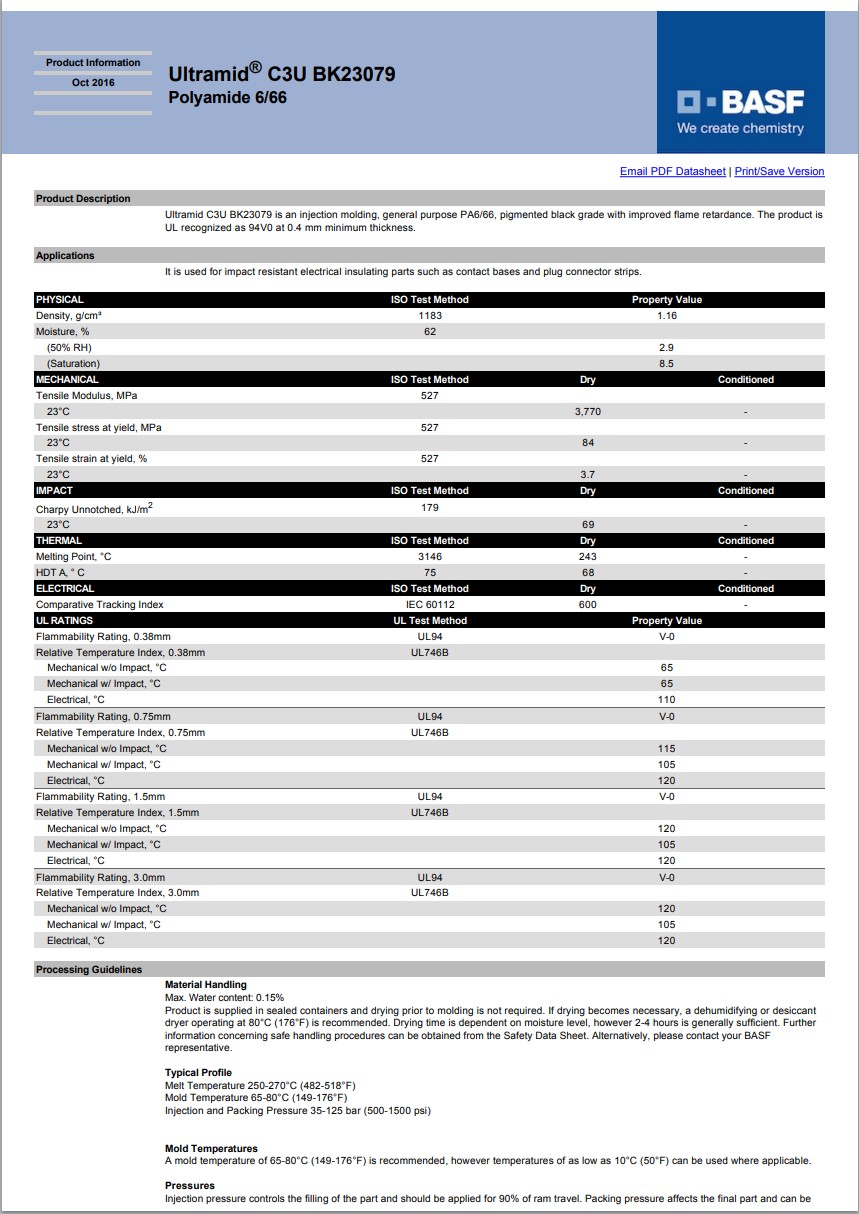

Ultramid® C3U BK23079
聚酰胺 66/6 共聚物（尼龍66/6）
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid C3U BK23079 is an injection molding, general purpose PA6/66, pigmented black grade with improved flame retardance. The product is UL recognized as 94V0 at 0.4 mm minimum thickness.
Applications
It is used for impact resistant electrical insulating parts such as contact bases and plug connector strips.
黃卡號(hào)碼：E36632-531680
材料特性：抗撞擊良好，通用，阻燃
材料用途：電氣元件，電子絕緣，通用
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® C3U BK23079 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.16 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 8.5 | % | |
| 平衡,23℃,50% RH | 2.9 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 3770 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 84.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 3.7 | % | ISO 527-2 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁無缺口沖擊強(qiáng)度(23℃) | 69 | kJ/m² | ISO 179 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 68.0 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 243 | ℃ | ISO 3146 |
| RTI Elec | UL 746B | ||
| 0.38 mm | 110 | ℃ | |
| 0.75 mm | 120 | ℃ | |
| 1.5 mm | 120 | ℃ | |
| 3.0 mm | 120 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.38 mm | 65.0 | ℃ | |
| 0.75 mm | 105 | ℃ | |
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| RTI | UL 746B | ||
| 0.38 mm | 65.0 | ℃ | |
| 0.75 mm | 115 | ℃ | |
| 1.5 mm | 120 | ℃ | |
| 3.0 mm | 120 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 漏電起痕指數(shù) | 600 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 0.38 mm | V-0 | ||
| 0.75 mm | V-0 | ||
| 1.5 mm | V-0 | ||
| 3.0 mm | V-0 | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 250 到 270 | ℃ | |
| 模具溫度 | 65 到 80 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
