Ultramid® C 218 V33 BLACK 21N
聚酰胺6（尼龍6）PA6-GF33
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid® C 218 V33 Black is a polyamide 6, reinforced with 33% of glass fiber, heat stabilized, for injection moulding. The product offers an excellent combination between thermal and mechanical properties.
增強材料：玻璃纖維33%增強
含添加劑：熱穩(wěn)定劑
材料特性：尺寸穩(wěn)定性良好，良好的流動性，脫模性能良好
材料用途：大型家用電器和小型家用電器，電氣/電子應(yīng)用領(lǐng)域，工業(yè)應(yīng)用，汽車領(lǐng)域的應(yīng)用，通用，消費品應(yīng)用領(lǐng)域
加工方法：粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® C 218 V33 BLACK 21N 巴斯夫中文加工參數(shù)表

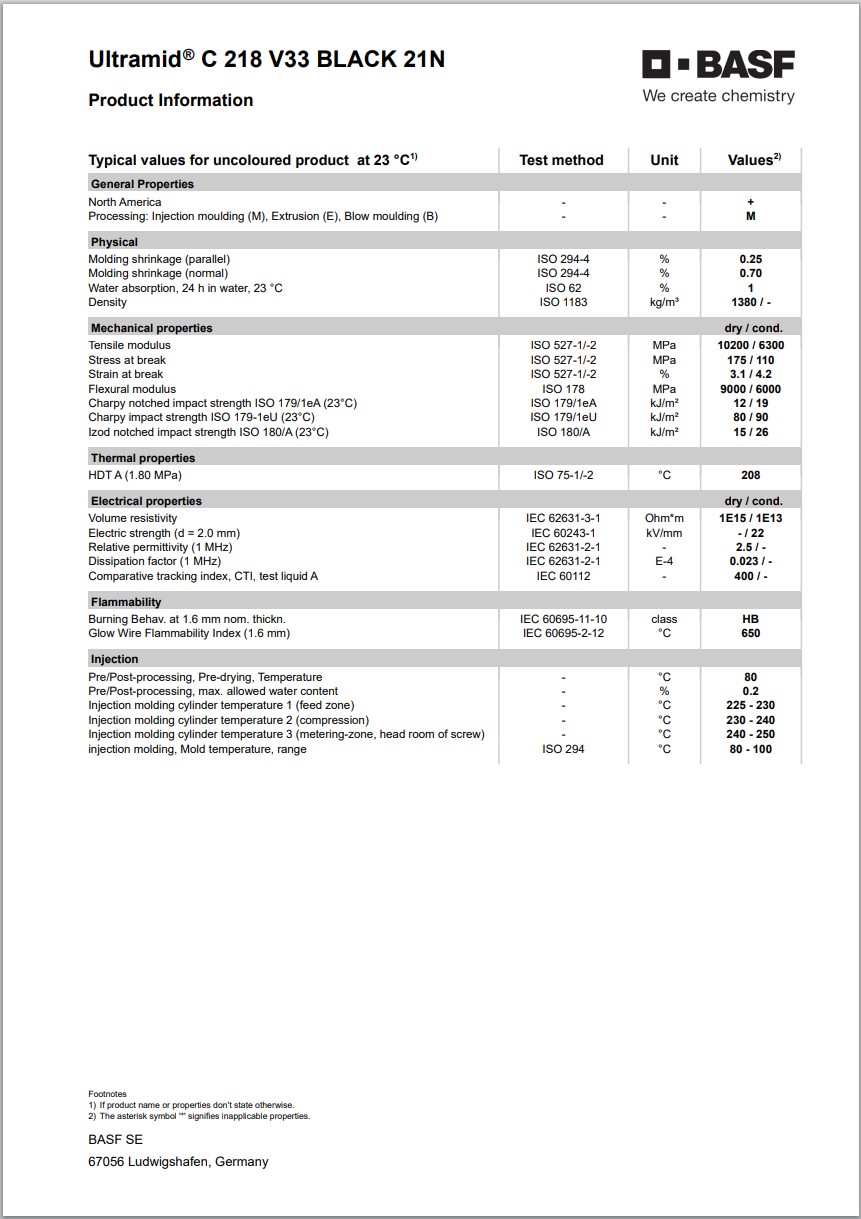

| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.38 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.70 | -- | % | |
| 流動 | 0.25 | -- | % | |
| 吸水率(24 hr,23℃) | 1.0 | -- | % | ISO 62 |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 10200 | 6300 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 175 | 110 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.1 | 4.2 | % | ISO 527-2 |
| 彎曲模量 | 9000 | 6000 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 12 | 19 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強度(23℃) | 80 | 90 | kJ/m² | ISO 179/1eU |
| 懸壁梁缺口沖擊強度(23℃) | 15 | 26 | kJ/m² | ISO 180/A |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 208 | -- | ℃ | ISO 75-2/A |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 體積電阻率 | 1.0E+15 | 1.0E+13 | ohms·m | IEC 62631-3-1 |
| 介電強度(2.00mm) | -- | 22 | kV/mm | IEC 60243-1 |
| 相對電容率(1MHz) | 2.50 | -- | IEC 62631-2-1 | |
| 耗散因數(shù)(1MHz) | 0.023 | -- | IEC 62631-2-1 | |
| 漏電起痕指數(shù)(解決方案A) | 400 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 灼熱絲易燃指數(shù)(1.6mm) | 650 | -- | ℃ | IEC 60695-2-12 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 建議的最大水分含量 | 0.20 | % | ||
| 料筒后部溫度 | 225 到 230 | ℃ | ||
| 料筒中部溫度 | 230 到 240 | ℃ | ||
| 料筒前部溫度 | 240 到 250 | ℃ | ||
| 模具溫度 | 80 到 100 | ℃ | ||

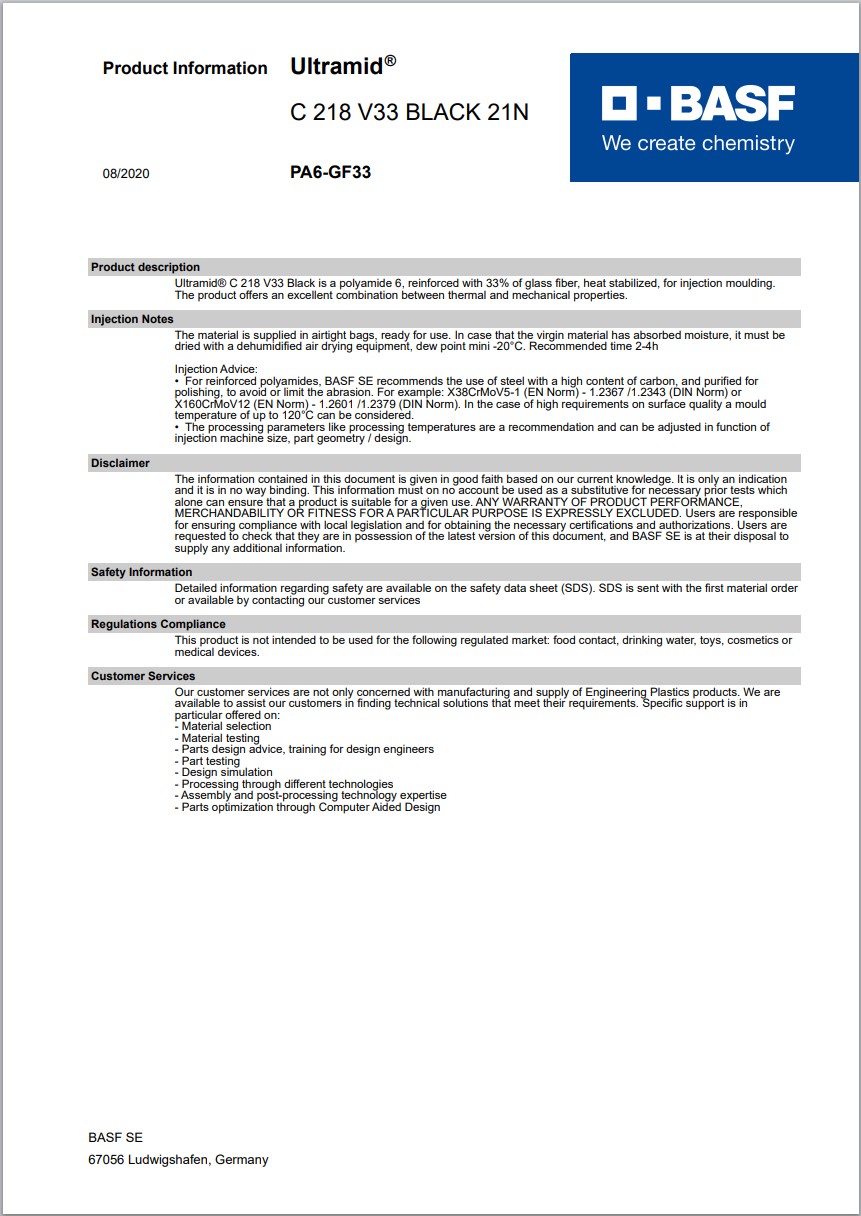

| 注射說明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides,BASF SE recommends the use of steel with a high content of carbon,and purified for polishing,to avoid or limit the abrasion.For example: X38CrMoV5-1 (EN Norm)-1.2367/1.2343 (DIN Norm) or X160CrMoV12 (EN Norm)-1.2601 1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size,part geometry/design. |
||||
