Ultramid® B3WGM24 sw23228
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Glass-fibre and mineral reinforced heat stabilised injection moulding grade for industrial parts having medium to highrigidity and high dimensional stability, used e.g. for automobile engine covers, housings and automotive door handles.
增強材料：玻璃纖維10%增強、礦物20%填充
含添加劑：熱穩(wěn)定劑
材料特性：耐油、熱穩(wěn)定、中等硬度、High Dimensional Stability
材料用途：把手、工業(yè)部件、汽車領(lǐng)域的應(yīng)用、外殼
加工方法：粒子注射成型
供貨地區(qū)：歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料

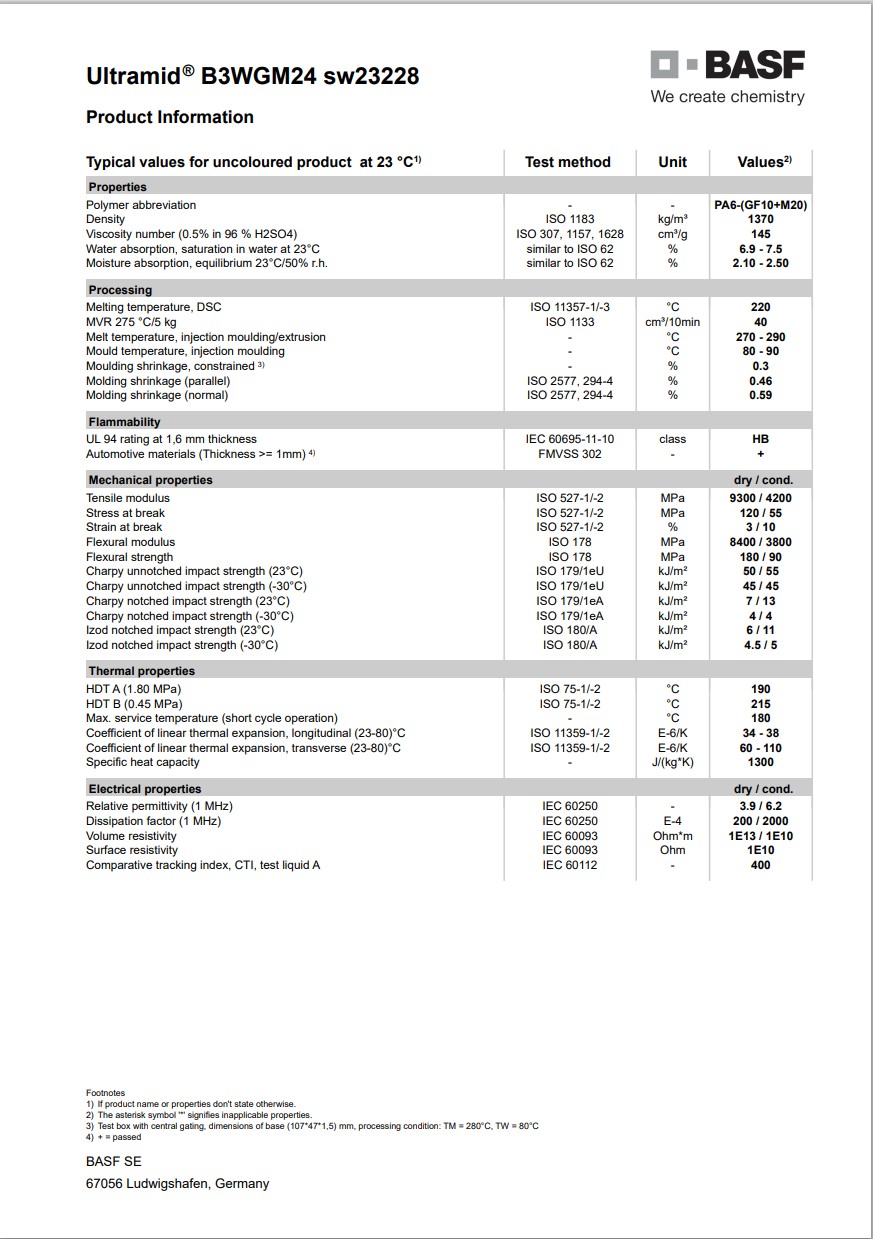

Ultramid® B3WGM24 sw23228巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.37 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 40 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.59 | -- | % | |
| 流動 | 0.46 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 6.9 到 7.5 | -- | % | |
| 平衡,23℃,50% RH | 2.1 到 2.5 | -- | % | |
| 粘數(shù)(96%H2SO4) | 145 | -- | cm³/g | ISO 307 |
| 模具收縮性-constrained1 | 0.30 | -- | % | |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 9300 | 4200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 120 | 55.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.0 | 10 | % | ISO 527-2 |
| 彎曲模量 | 8400 | 3800 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 180 | 90.0 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179/1eA | |||
| -30℃ | 4.0 | 4.0 | kJ/m² | |
| 23℃ | 7.0 | 13 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | |||
| -30℃ | 45 | 45 | kJ/m² | |
| 23℃ | 50 | 55 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180/A | |||
| -30℃ | 4.5 | 5.0 | kJ/m² | |
| 23℃ | 6.0 | 11 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 215 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 190 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 220 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù) | ISO 11359-2 | |||
| 流動:23 到 80℃ | 3.4E-5到3.8E-5 | -- | cm/cm/℃ | |
| 垂直:23 到 80℃ | 6.0E-5到1.1E-4 | -- | cm/cm/℃ | |
| 比熱 | 1300 | -- | J/kg/℃ | |
| 最高使用溫度-short cycle operation | 180 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+10 | -- | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相對電容率(1MHz) | 3.90 | 6.20 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.020 | 0.20 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 400 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 補充信息 | 材料識別 | 單位制 | 測試方法 | |
| Polymer Abbreviation | PA6-(GF10+M20) | |||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 260 | ℃ | ||
| 料筒中部溫度 | 270 | ℃ | ||
| 料筒前部溫度 | 280 | ℃ | ||
| 射嘴溫度 | 280 | ℃ | ||
| 加工（熔體）溫度 | 270 到 290 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 備注 1Test box with central gating, dimensions of base (107*47*1,5) mm,processing conditions:TM=280℃,TW=80℃ |
||||
