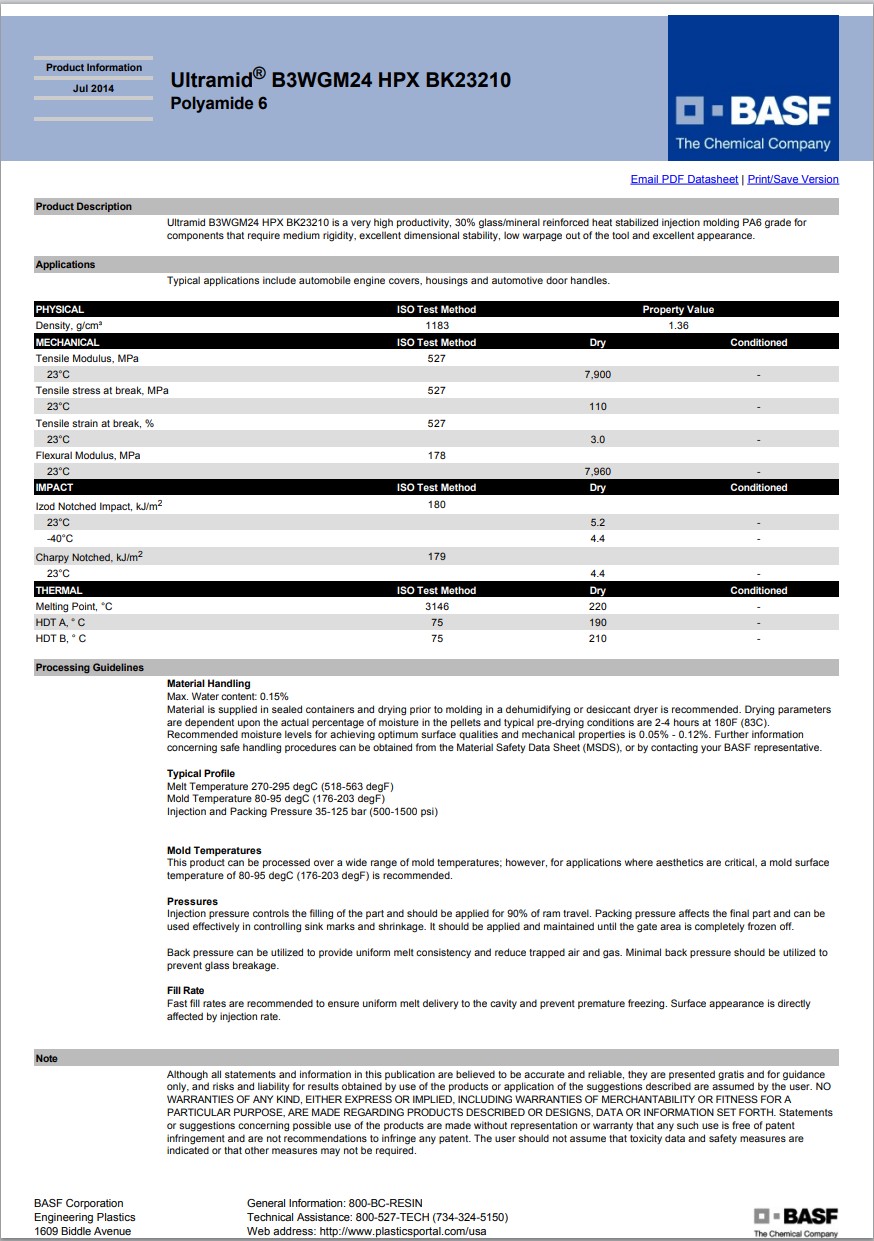

Ultramid® B3WGM24 HPX BK23210
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3WGM24 HPX BK23210 is a very high productivity, 30% glass/mineral reinforced heat stabilized injection molding PA6 grade for components that require medium rigidity, excellent dimensional stability, low warpage out of the tool and excellent appearance.
Applications
Typical applications include automobile engine covers, housings and automotive door handles.
增強材料：玻璃纖維10%增強、礦物20%填充
含添加劑：熱穩(wěn)定劑
材料特性：低翹曲、耐油、熱穩(wěn)定、外觀良好、中等硬度、High Dimensional Stability
材料用途：汽車的發(fā)動機罩下的零件、汽車領(lǐng)域的應(yīng)用、外殼
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® B3WGM24 HPX BK23210巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.36 | g/cm³ | ISO 1183 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 7900 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 110 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.0 | % | ISO 527-2 |
| 彎曲模量(23℃) | 7960 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 4.4 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強度 | ISO 180 | ||
| -40℃ | 4.4 | kJ/m² | |
| 23℃ | 5.2 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 210 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 190 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 83 | ℃ | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 270 到 295 | ℃ | |
| 模具溫度 | 80 到 95 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
