Ultramid® B3WG8 BK00564
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3WG8 BK 00564 is a 40% glass reinforced, pigmented black, heat stabilized injection molding PA6 grade.
Applications
Typical applications include pedals/pedal module.
含添加劑：熱穩(wěn)定劑
增強材料：玻璃纖維40%增強
材料特性：熱穩(wěn)定、耐油
加工方法：黑色粒子注射成型
供貨地區(qū)：亞太地區(qū)、北美洲
中國代理：蘇州希普能工程塑料

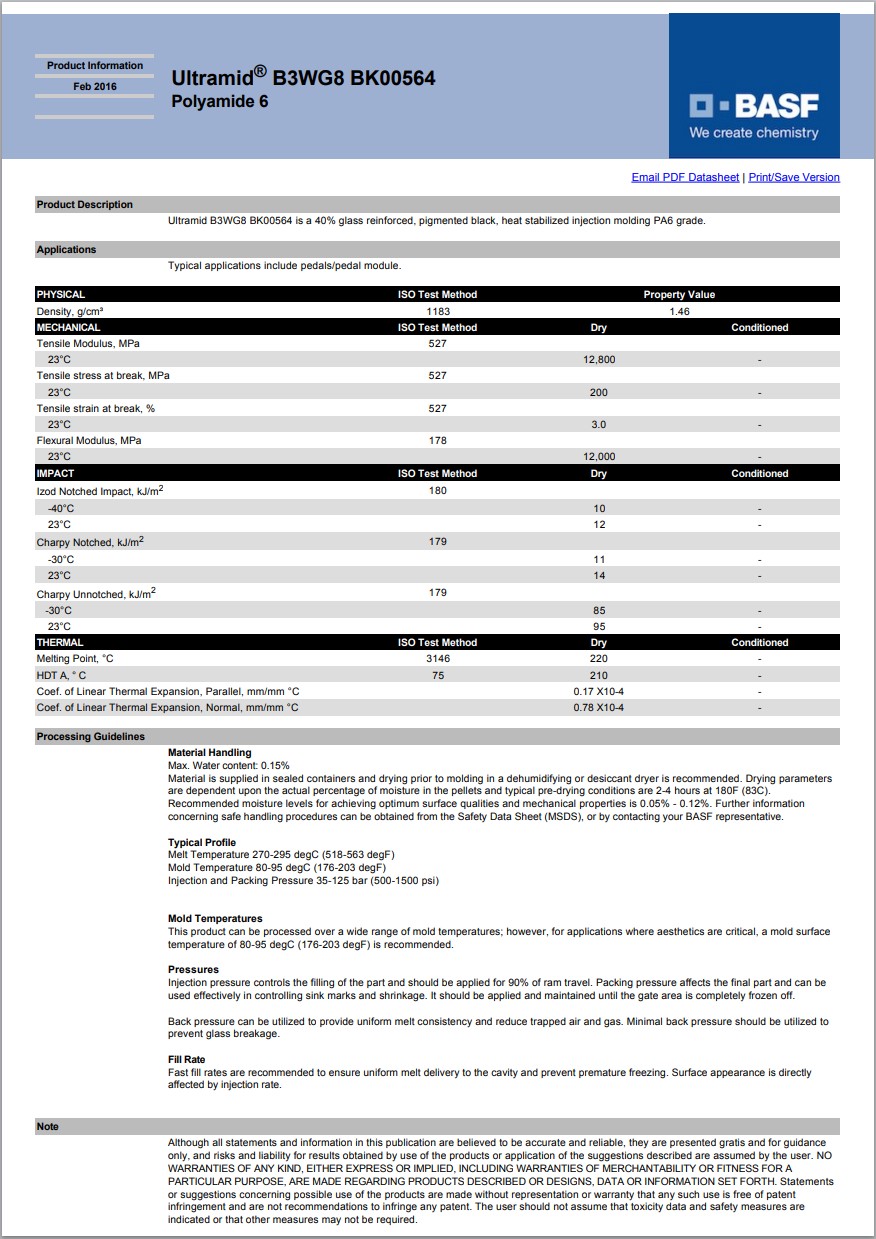

Ultramid® B3WG8 BK00564巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.46 | g/cm³ | ISO 1183 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 12800 | MPa | ISO 527-1 |
| 拉伸應力(斷裂,23℃) | 200 | MPa | ISO 527-2 |
| 拉伸應變(斷裂,23℃) | 3.0 | % | ISO 527-2 |
| 彎曲模量(23℃) | 12000 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | ||
| -30℃ | 11 | kJ/m² | |
| 23℃ | 14 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | ||
| -30℃ | 85 | kJ/m² | |
| 23℃ | 95 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180 | ||
| -40℃ | 10 | kJ/m² | |
| 23℃ | 12 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 210 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù) | |||
| 流動 | 1.7E-5 | cm/cm/℃ | |
| 垂直 | 7.8E-5 | cm/cm/℃ | |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 83 | ℃ | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 270 到 295 | ℃ | |
| 模具溫度 | 80 到 95 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
