Ultramid® B3WG7 BK00564
聚酰胺6(尼龍6)PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3WG7 BK00564 is a 35% glass fiber reinforced, pigmented black, injection molding PA6 grade for highly rigid, dimensionally stable components which are resistant to high temperature aging and have improved retention of properties in a hot water environment.
Applications
Typical applications include automotive clutch and accelerator pedals.

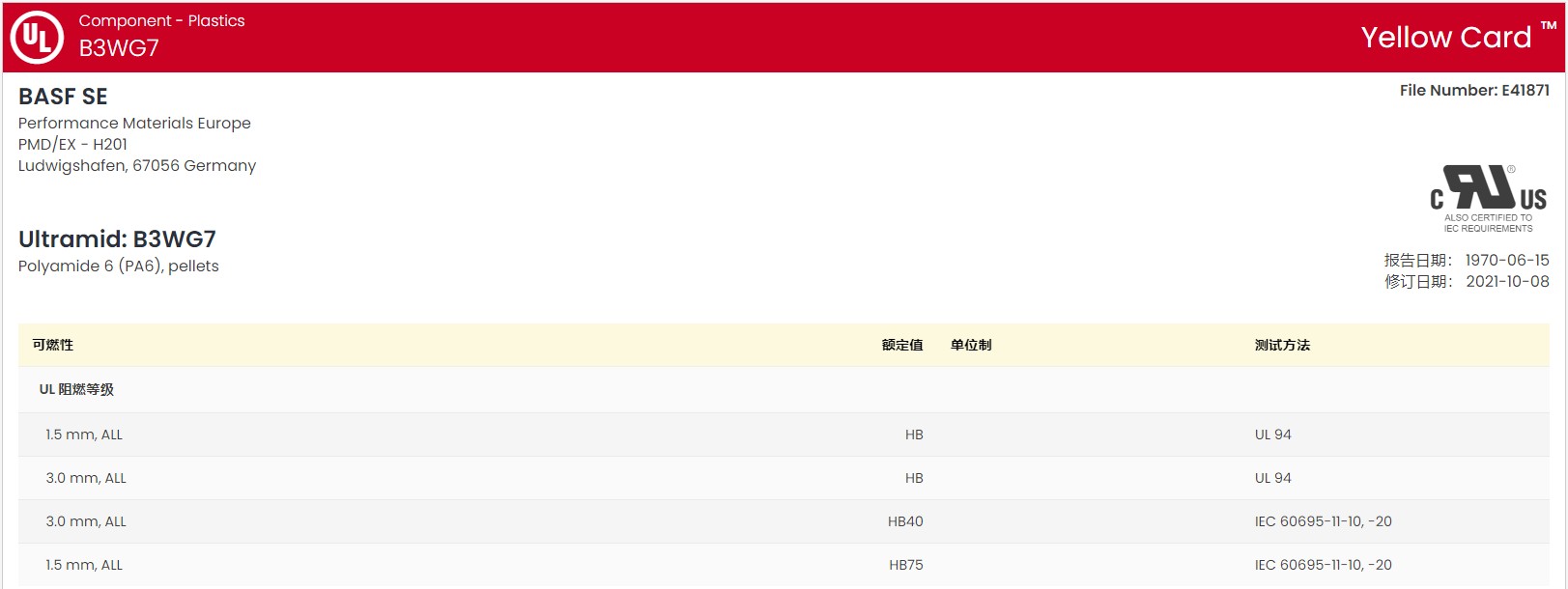

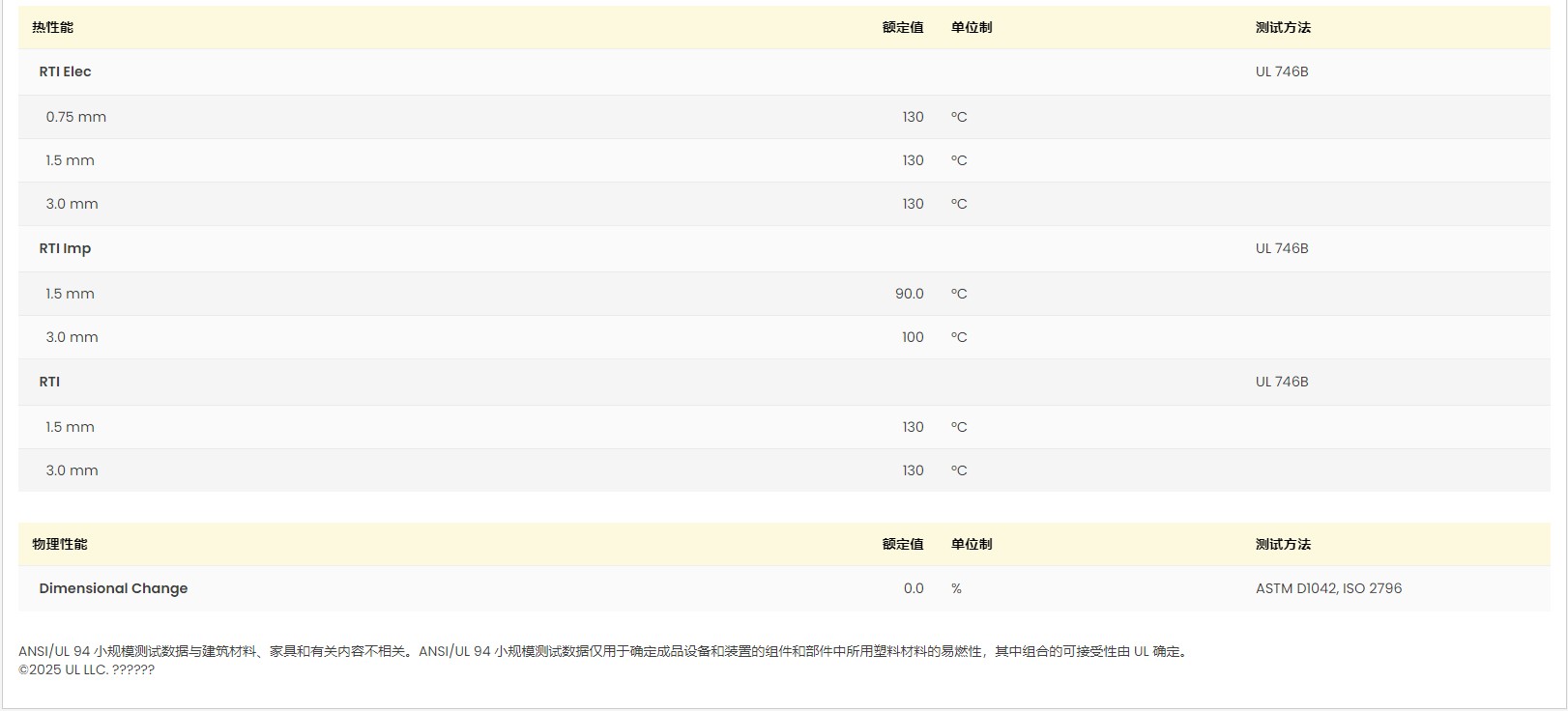

黃卡號(hào)碼:E36632-531662、E41871-233704
增強(qiáng)材料:玻璃纖維35%增強(qiáng)
材料特性:High Dimensional Stability、耐熱老化良好、耐油、高剛性
材料用途:汽車領(lǐng)域的應(yīng)用
加工方法:黑色粒子注射成型
供貨地區(qū):北美洲
中國代理:蘇州希普能工程塑料
Ultramid® B3WG7 BK00564巴斯夫中文加工參數(shù)表
物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
密度 | 1.41 | -- | g/cm³ | ISO 1183 |
吸水率 | ISO 62 | |||
飽和,23℃ | 6.2 | -- | % | |
平衡,23℃,50% RH | 2.0 | -- | % | |
機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
拉伸模量(23℃) | 11000 | -- | MPa | ISO 527-1 |
拉伸應(yīng)力(斷裂,23℃) | 188 | -- | MPa | ISO 527-2 |
拉伸應(yīng)變(斷裂,23℃) | 3.0 | -- | % | ISO 527-2 |
彎曲模量(23℃) | 10000 | -- | MPa | ISO 178 |
沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 12 | -- | kJ/m² | ISO 179 |
懸壁梁缺口沖擊強(qiáng)度(23℃) | 12 | -- | kJ/m² | ISO 180 |
熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
載荷下熱變形溫度(1.8 MPa,未退火) | 215 | -- | ℃ | ISO 75-2/A |
溶融溫度(DSC) | 220 | -- | ℃ | ISO 3146 |
電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
介電常數(shù)(1 MHz) | 3.90 | 6.20 | IEC 60250 | |
耗散因數(shù) | IEC 60250 | |||
100 Hz | 0.021 | 0.19 | ||
1 MHz | 0.021 | 0.19 | ||
漏電起痕指數(shù) | 450 | 450 | V | IEC 60112 |
注射 | 干燥 | 單位制 | ||
干燥溫度 | 83 | ℃ | ||
干燥時(shí)間 | 2.0 到 4.0 | hr | ||
建議的最大水分含量 | 0.15 | % | ||
加工(熔體)溫度 | 270 到 295 | ℃ | ||
模具溫度 | 80 到 95 | ℃ | ||
注塑壓力 | 3.50 到 12.5 | MPa | ||
注射速度 | 快速 |
