Ultramid® B3WG7
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3WG7 is a 35% glass fiber reinforced injection molding PA6 grade for highly rigid, dimensionally stable components which are resistant to high temperature aging and have improved retention of properties in a hot water environment.
Applications
Typical applications include automotive clutch and accelerator pedals.

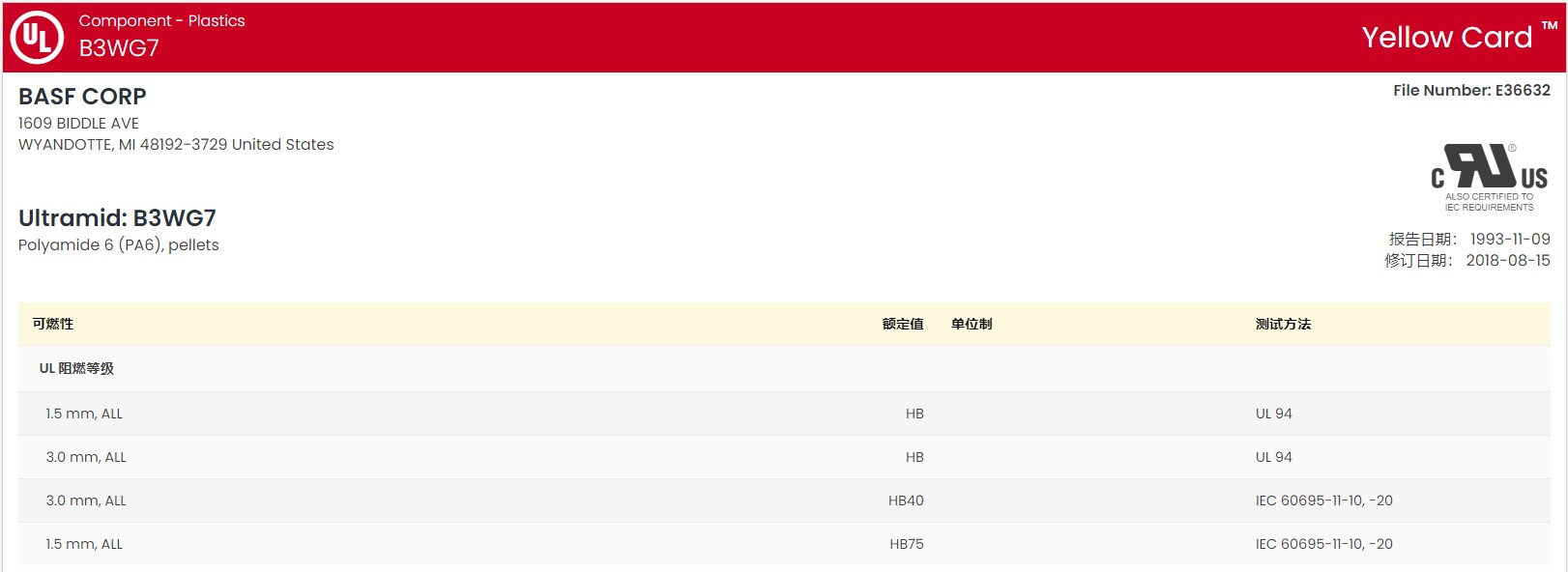

黃卡號(hào)碼：E36632-531662、E41871-233704
增強(qiáng)材料：玻璃纖維35%增強(qiáng)
材料特性：尺寸穩(wěn)定性良好、耐熱老化良好、耐油、高剛性
材料用途：汽車領(lǐng)域的應(yīng)用
加工方法：粒子注射成型
供貨地區(qū)：歐洲、亞太地區(qū)、北美洲
中國代理：蘇州希普能工程塑料
Ultramid® B3WG7巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.41 | -- | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 45 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 6.2 | -- | % | |
| 平衡,23℃,50% RH | 2.0 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 11000 | 7200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 195 | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變 | ISO 527-2 | |||
| 斷裂,-40℃ | 3.8 | -- | % | |
| 斷裂,23℃ | 3.5 | 7.0 | % | |
| 彎曲模量(23℃) | 10000 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 13 | -- | kJ/m² | |
| 23℃ | 18 | 33 | kJ/m² | |
| 簡(jiǎn)支梁無缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 90 | -- | kJ/m² | |
| 23℃ | 100 | 110 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 215 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù) | ||||
| 流動(dòng) | 1.8E-5 | -- | cm/cm/℃ | |
| 垂直 | 6.5E-5 | -- | cm/cm/℃ | |

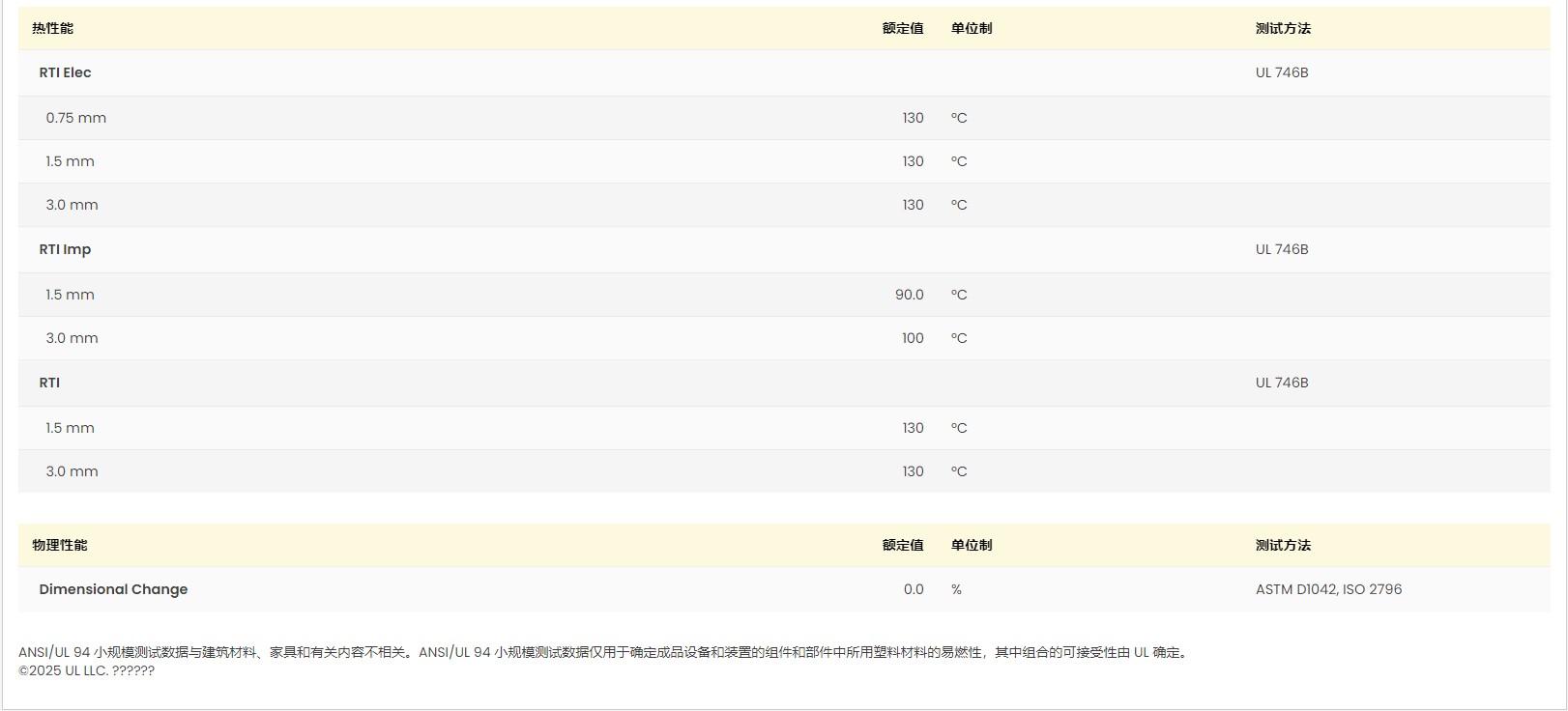

| RTI Elec | UL 746B | |||
| 0.75 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 1.5 mm | 90.0 | -- | ℃ | |
| 3.0 mm | 100 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |

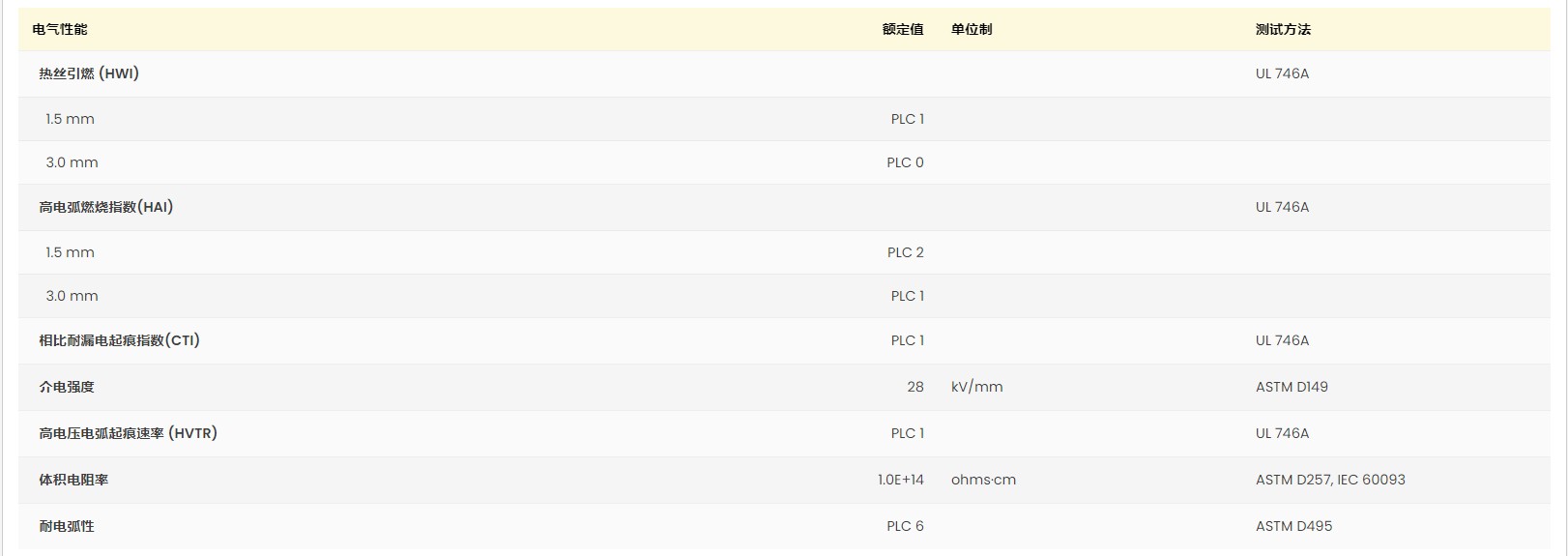

| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 1.0E+13 | 1.0E+10 | ohms | IEC 60093 |
| 介電常數(shù)(1 MHz) | 3.90 | 6.20 | IEC 60250 | |
| 耗散因數(shù) | IEC 60250 | |||
| 100 Hz | 0.021 | 0.19 | ||
| 1 MHz | 0.021 | 0.19 | ||
| 漏電起痕指數(shù) | 450 | 450 | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | |||
| 1.5 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 83 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 270 到 295 | ℃ | ||
| 模具溫度 | 80 到 95 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
