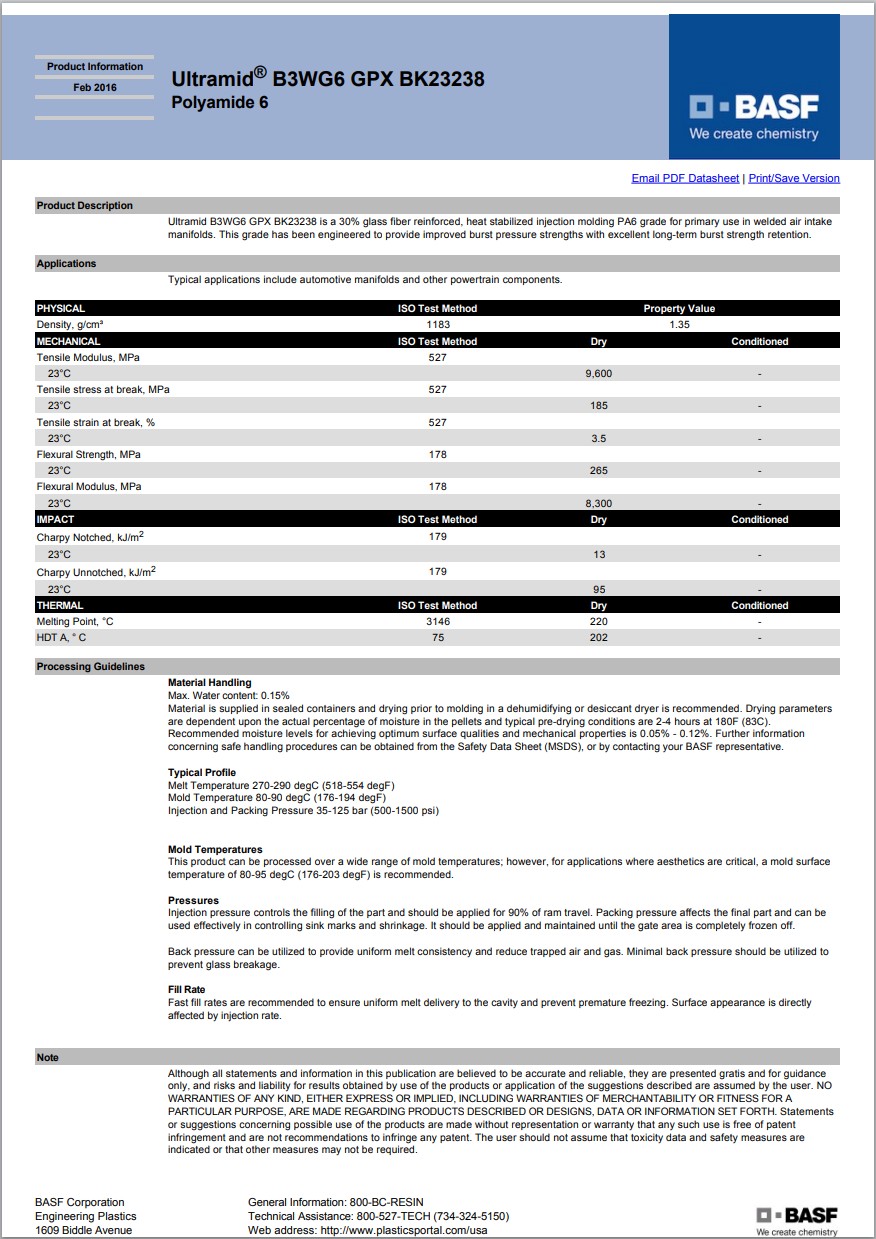

Ultramid® B3WG6 GPX BK23238
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3WG6 GPX BK23238 is a 30% glass fiber reinforced, heat stabilized injection molding PA6 grade for primary use in welded air intake manifolds. This grade has been engineered to provide improved burst pressure strengths with excellent long-term burst strength retention.
Applications
Typical applications include automotive manifolds and other powertrain components.
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：熱穩(wěn)定、耐油
材料用途：汽車領(lǐng)域的應(yīng)用
加工方法：黑色粒子注射成型
供貨地區(qū)：歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® B3WG6 GPX BK23238巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.35 | g/cm³ | ISO 1183 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 9600 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 185 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.5 | % | ISO 527-2 |
| 彎曲模量(23℃) | 8300 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 265 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 13 | kJ/m² | ISO 179 |
| 簡(jiǎn)支梁無缺口沖擊強(qiáng)度(23℃) | 95 | kJ/m² | ISO 179 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 202 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 83 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 270 到 290 | ℃ | |
| 模具溫度 | 80 到 90 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
