Ultramid® B3WG13 HPX BK00102
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3WG13 HPX BK00102 is a 63% glass reinforced, injection molding, high modulus nylon designed to have high strength and stiffness for metal replacement applications. It also has excellent moldability and outstanding surface appearance.
增強材料：玻璃纖維63%增強
材料特性：高剛性、高強度、良好的成型性能、耐油、外觀良好
材料用途：金屬取代
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料

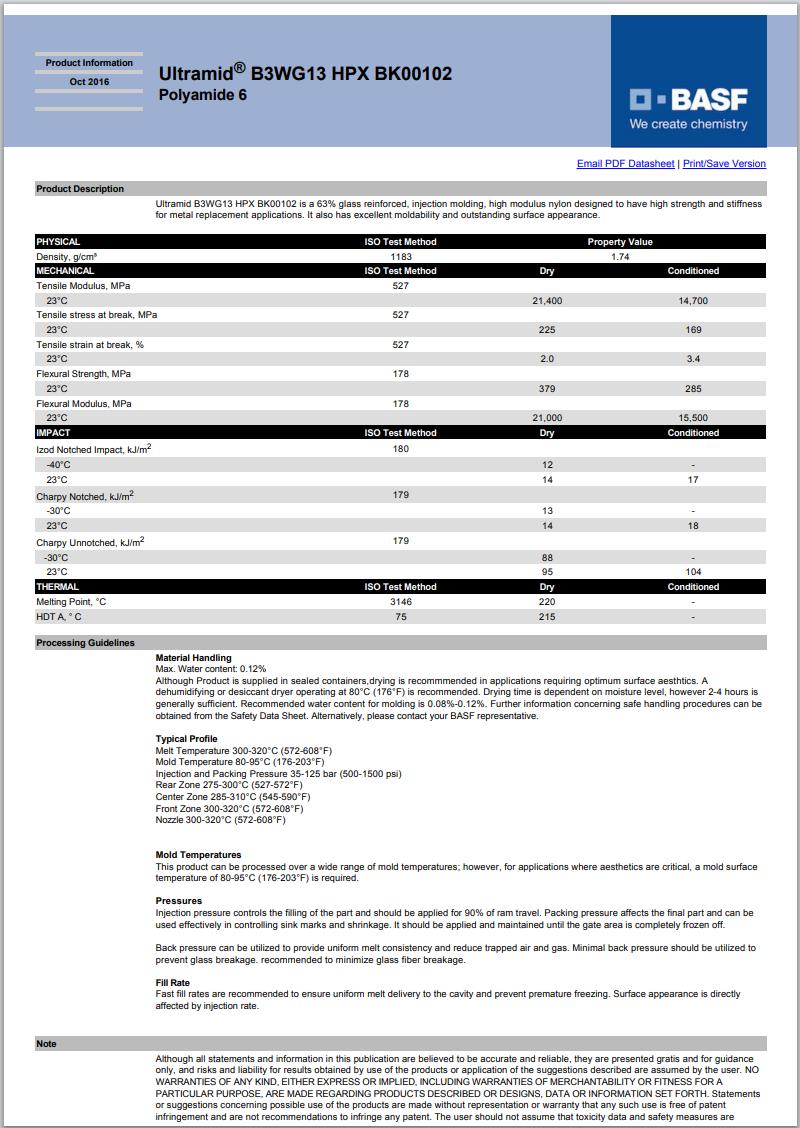

Ultramid® B3WG13 HPX BK00102 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.74 | -- | g/cm³ | ISO 1183 |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 21400 | 14700 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 225 | 169 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 2.0 | 3.4 | % | ISO 527-2 |
| 彎曲模量(23℃) | 21000 | 15500 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 379 | 285 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | |||
| -30℃ | 13 | -- | kJ/m² | |
| 23℃ | 14 | 18 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | |||
| -30℃ | 88 | -- | kJ/m² | |
| 23℃ | 95 | 100 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180 | |||
| -40℃ | 12 | -- | kJ/m² | |
| 23℃ | 14 | 17 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 215 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.12 | % | ||
| 料筒后部溫度 | 275 到 300 | ℃ | ||
| 料筒中部溫度 | 285 到 310 | ℃ | ||
| 料筒前部溫度 | 300 到 320 | ℃ | ||
| 射嘴溫度 | 300 到 320 | ℃ | ||
| 加工（熔體）溫度 | 300 到 320 | ℃ | ||
| 模具溫度 | 80 到 95 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
