Ultramid® B3WG13 BK00102
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3WG13 BK00102 is a 63% glass reinforced, injection molding, high modulus nylon designed to have high strength and stiffness for metal replacement applications. It also has excellent moldability and outstanding surface appearance.
Potential applications are mirror brackets, fuel lids, gas-assisted steering wheel inserts, ski bindings and bike rack clamps.
增強(qiáng)材料：玻璃纖維63%增強(qiáng)
材料特性：高剛性、高強(qiáng)度、良好的成型性能、耐油、外觀良好
材料用途：金屬取代、汽車領(lǐng)域的應(yīng)用、體育用品
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料

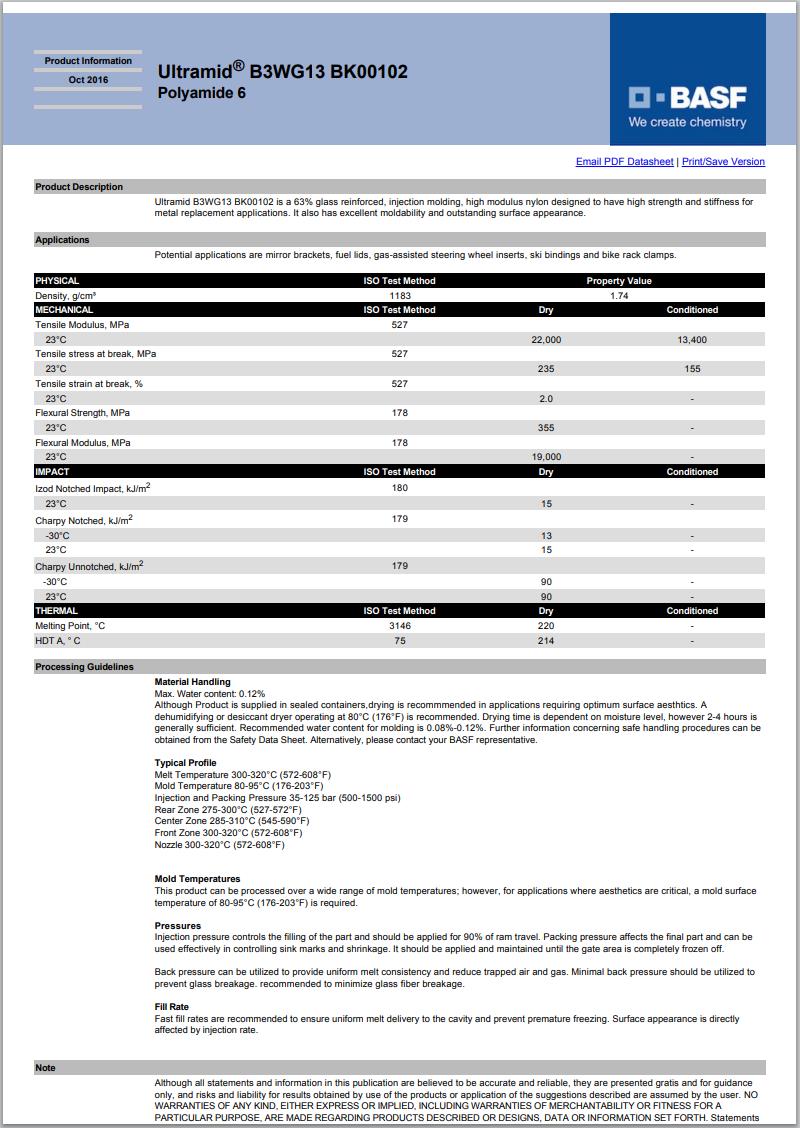

Ultramid® B3WG13 BK00102 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度/比重 | 1.74 | -- | g/cm³ | ASTM D792, ISO 1183 |
| 收縮率 - 流動 (3.18 mm) | 0.20 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 (23℃) | 22000 | 13400 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | ||||
| 斷裂,23℃ | 207 | -- | MPa | ASTM D638 |
| 斷裂,23℃ | 235 | 155 | MPa | ISO 527-2 |
| 伸長率 | ||||
| 斷裂,23℃ | 3.0 | -- | % | ASTM D638 |
| 斷裂,23℃ | 2.0 | -- | % | ISO 527-2 |
| 彎曲模量 | ||||
| 23℃ | 17300 | -- | MPa | ASTM D790 |
| 23℃ | 19000 | -- | MPa | ISO 178 |
| 彎曲強(qiáng)度 | ||||
| 23℃ | 378 | -- | MPa | ASTM D790 |
| 23℃ | 355 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 13 | -- | kJ/m² | |
| 23℃ | 15 | -- | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 90 | -- | kJ/m² | |
| 23℃ | 90 | -- | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度 | ||||
| 23℃ | 160 | -- | J/m | ASTM D256 |
| 23℃ | 15 | -- | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 1.8 MPa,未退火 | 213 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 214 | -- | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 220 | -- | ℃ | ASTM D3418, ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.12 | % | ||
| 料筒后部溫度 | 275 到 300 | ℃ | ||
| 料筒中部溫度 | 285 到 310 | ℃ | ||
| 料筒前部溫度 | 300 到 320 | ℃ | ||
| 射嘴溫度 | 300 到 320 | ℃ | ||
| 加工（熔體）溫度 | 300 到 320 | ℃ | ||
| 模具溫度 | 80 到 95 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
