Ultramid® B3WG3
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid B3WG3 is a 15% glass fiber reinforced, heat stabilized injection molding PA6 grade.
黃卡號(hào)碼：E36632-531658、E41871-233701
增強(qiáng)材料：玻璃纖維15%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：熱穩(wěn)定、耐油
加工方法：粒子注射成型
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料

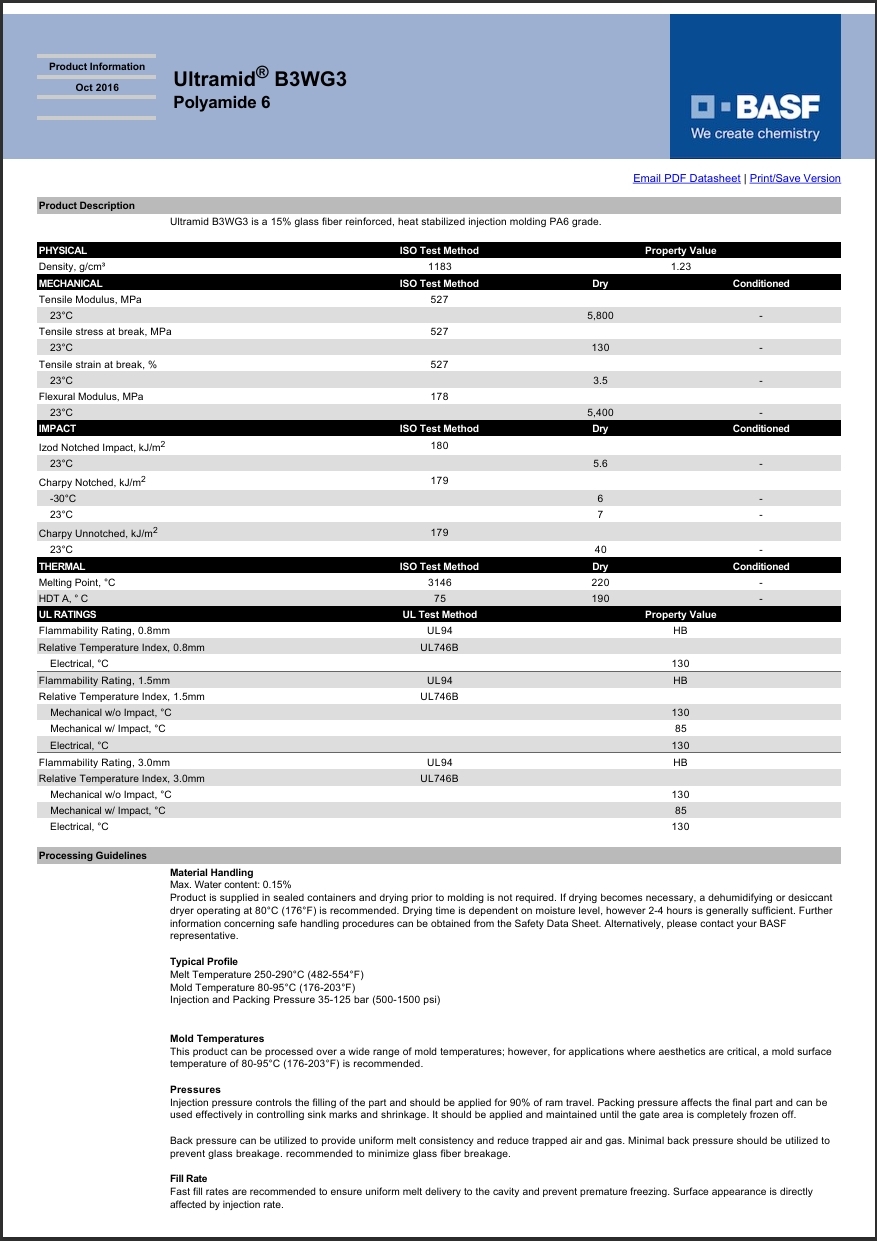

Ultramid® B3WG3 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.23 | g/cm³ | ISO 1183 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 5800 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.5 | % | ISO 527-2 |
| 彎曲模量(23℃) | 5400 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 6.0 | kJ/m² | |
| 23℃ | 7.0 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 40 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 5.6 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 190 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | ℃ | ISO 3146 |
| RTI Elec | UL 746B | ||
| 0.8 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 1.5 mm | 85.0 | ℃ | |
| 3.0 mm | 85.0 | ℃ | |
| RTI | UL 746B | ||
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 0.8 mm | HB | ||
| 1.5 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 250 到 290 | ℃ | |
| 模具溫度 | 80 到 95 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
