Ultramid® B3S R03
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
An easy flowing, finely crystalline injection moulding grade for very fast processing. Parts produced include thin-walled technical parts (eg housing, fittings, grips, small parts and fixing clamps).

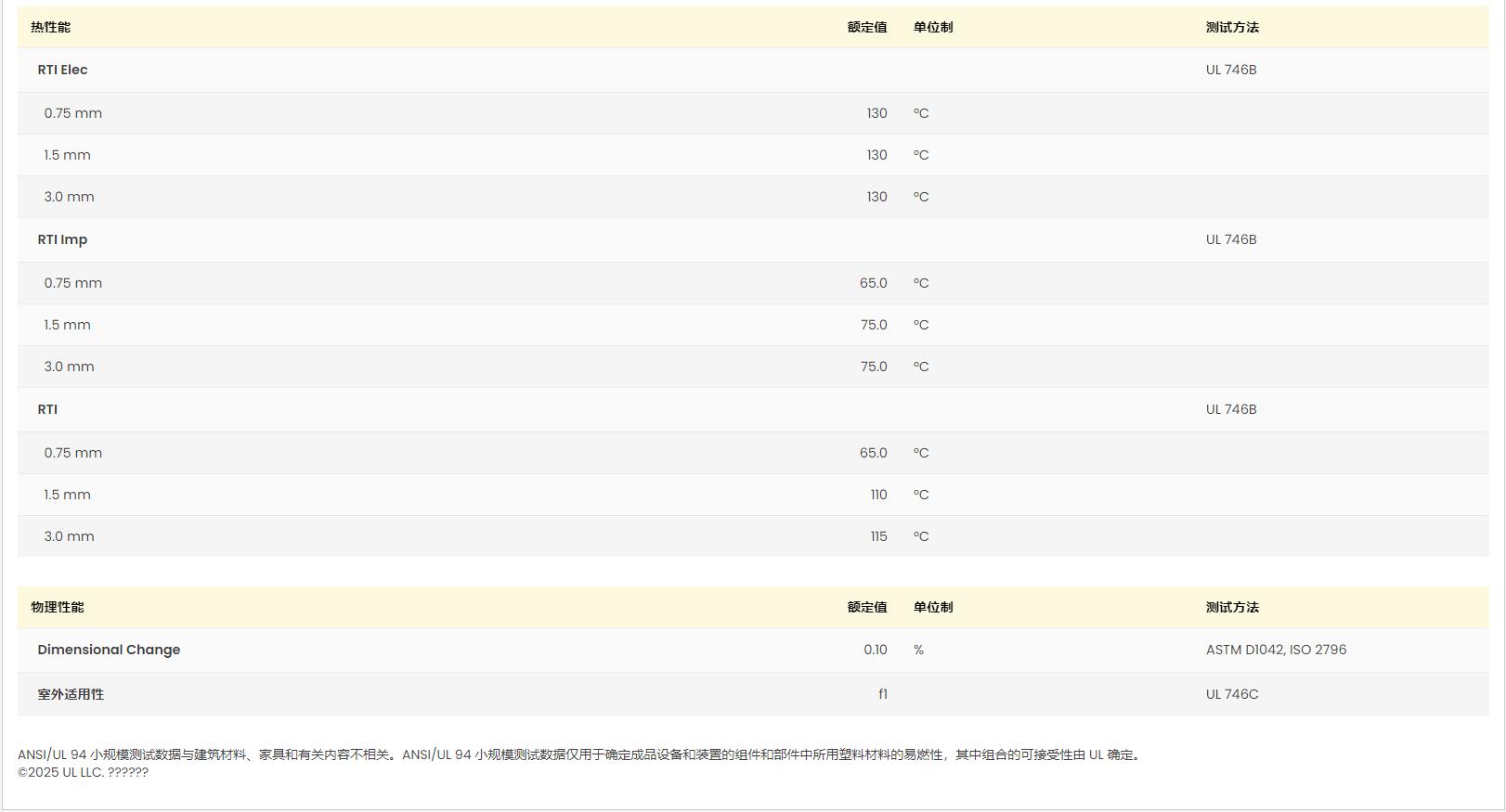

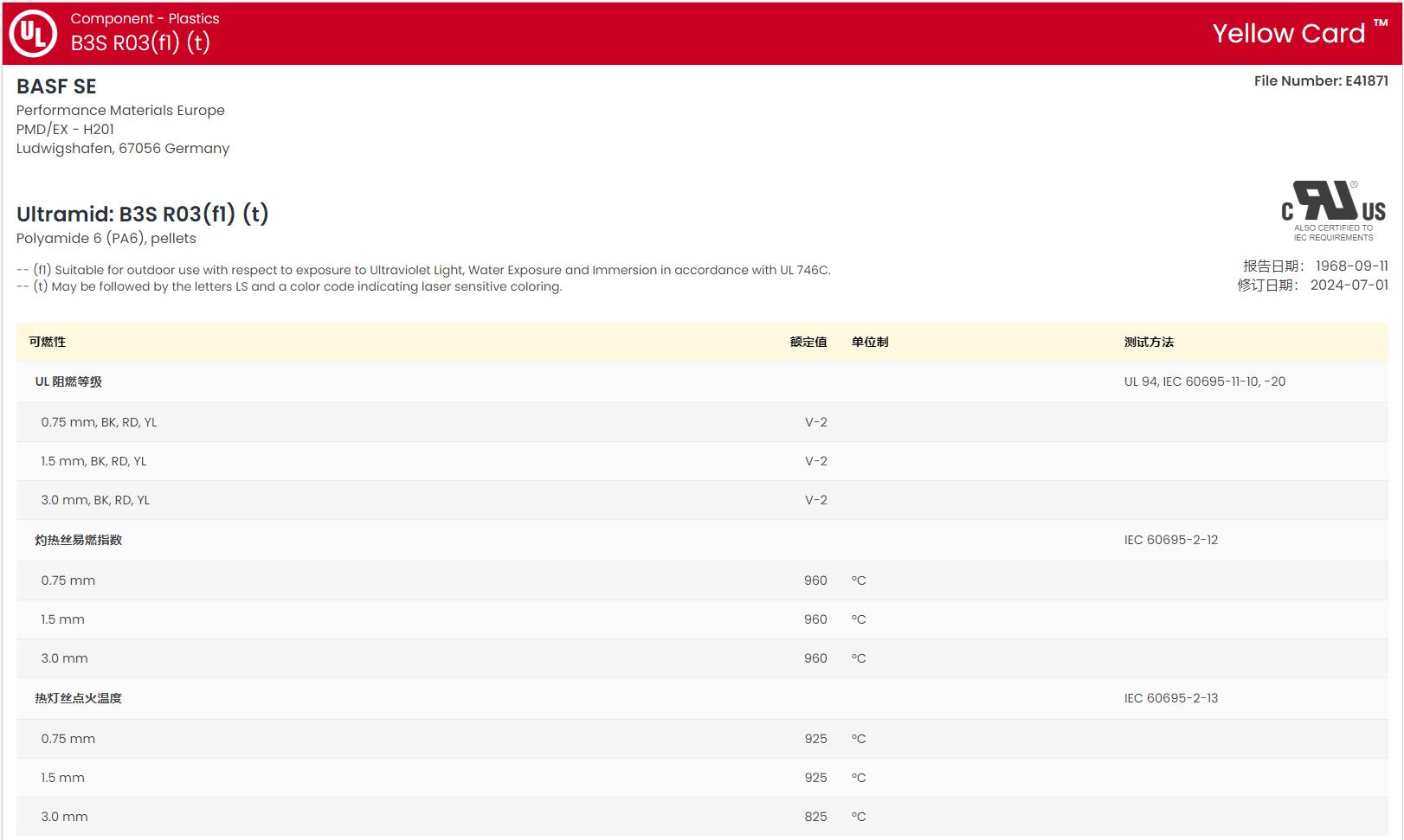

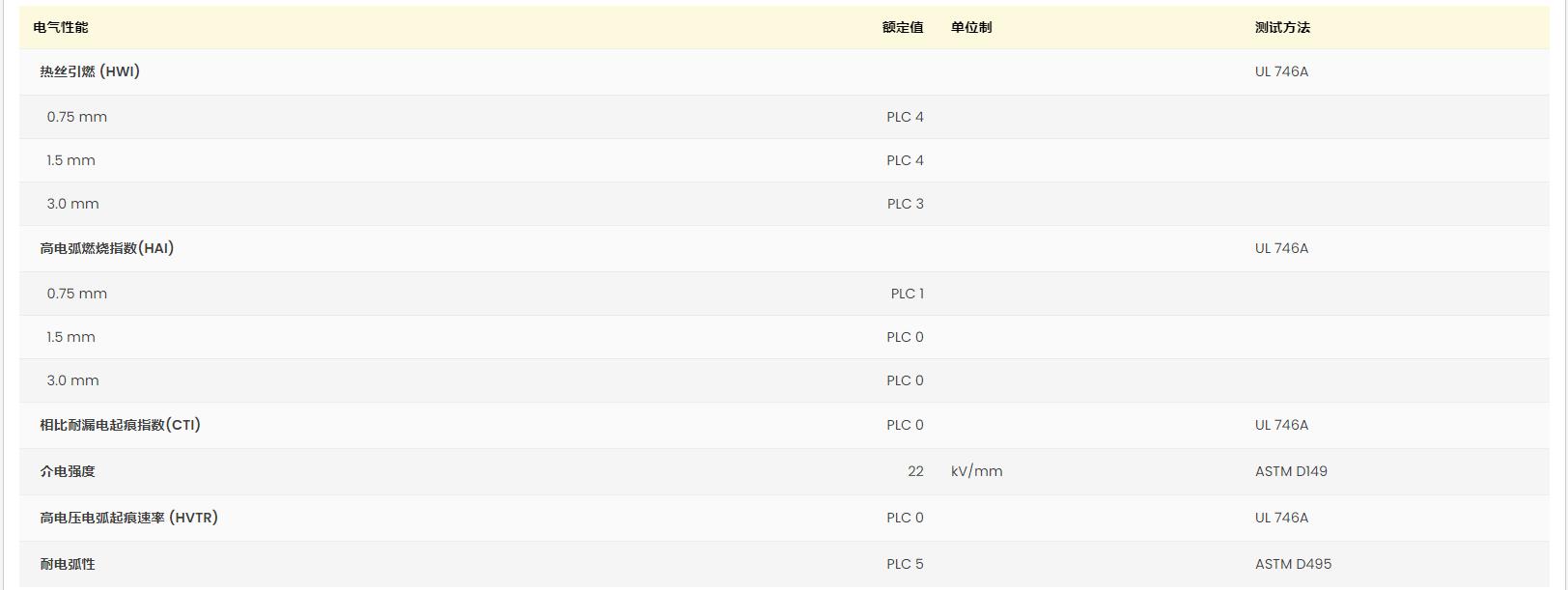

黃卡號(hào)碼：E41871-101682162、E41871-103549404
材料特性：結(jié)晶、快的成型周期、良好的流動(dòng)性、耐油性能
材料用途：薄壁部件、配件、外殼
加工方法：粒子注射成型
供貨地區(qū)：歐洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® B3S R03 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 160 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1.0 | -- | % | |
| 流動(dòng) | 0.87 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 9.0 到 10 | -- | % | |
| 平衡,23℃,50% RH | 2.6 到 3.4 | -- | % | |
| 粘數(shù)(96% H2SO4) | 145 | -- | cm³/g | ISO 307 |
| 模具收縮性-model-housing(1.50 mm) | 0.55 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 3500 | 1200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服) | 90.0 | 45.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變 | ISO 527-2 | |||
| 屈服 | 4.0 | 20 | % | |
| 斷裂 | 10 | > 50 | % | |
| 彎曲模量 | 3000 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179/1eA | |||
| -30℃ | 3.0 | -- | kJ/m² | |
| 23℃ | 4.0 | 50 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179/1eU | |||
| -30℃ | 200 | -- | kJ/m² | |
| 23℃ | 250kJ/m² | 無(wú)斷裂 | ||
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 180 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 65.0 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 220 | -- | ℃ | ISO 11357-3 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --1 | 97 | -- | ℃ | |
| --2 | 87 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相對(duì)電容率(1MHz) | 3.30 | 7.00 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.030 | 0.30 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 灼熱絲易燃指數(shù)(<1.5 mm) | 850 | -- | ℃ | IEC 60695-2-12 |
| 熱燈絲點(diǎn)火溫度(<1.5 mm) | 775 | -- | ℃ | IEC 60695-2-13 |
| 補(bǔ)充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| Polymer Abbreviation | PA6 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 加工（熔體）溫度 | 250 到 270 | ℃ | ||
| 模具溫度 | 40 到 60 | ℃ | ||
| 備注 15000 h 220000 h |
||||
