Ultramid® B3S Q661
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid B3S Q661 is a general purpose, PA6 resin for injection molding.
Applications
Ultramid B3S Q661 is suitable for wide range of applications due to its rapid cycling and excellent physical properties.
黃卡號(hào)碼：E36632-531655
材料特性：快的成型周期、耐油
材料用途：通用
加工方法：粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® B3S Q661 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.13 | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 150 | cm³/10min | ISO 1133 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 3200 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | |||
| 屈服,23℃ | 79.0 | MPa | ASTM D638 |
| 屈服,23℃ | 85.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變 | |||
| 屈服,23℃ | 3.8 | % | ISO 527-2 |
| 斷裂,23℃ | 4.2 | % | ASTM D638 |
| 彎曲模量(23℃) | 2740 | MPa | ASTM D790 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 3.0 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度 | |||
| 23℃ | 53 | J/m | ASTM D256 |
| 23℃ | 5.0 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 180 | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 76.0 | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 65.0 | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 220 | ℃ | ASTM D3418,ISO 3146 |

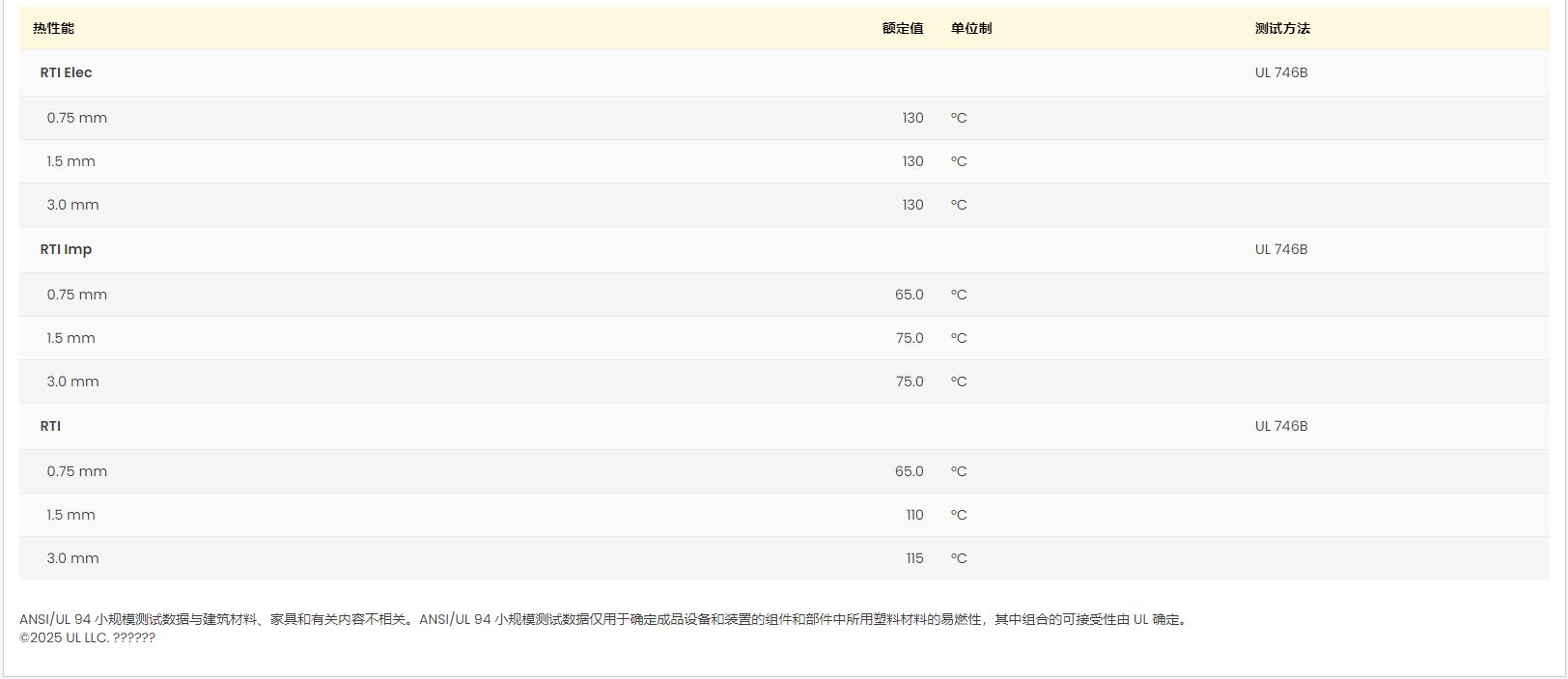

| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 1.5 mm | 75.0 | ℃ | |
| 3.0 mm | 75.0 | ℃ | |
| RTI | UL 746B | ||
| 1.5 mm | 110 | ℃ | |
| 3.0 mm | 115 | ℃ | |

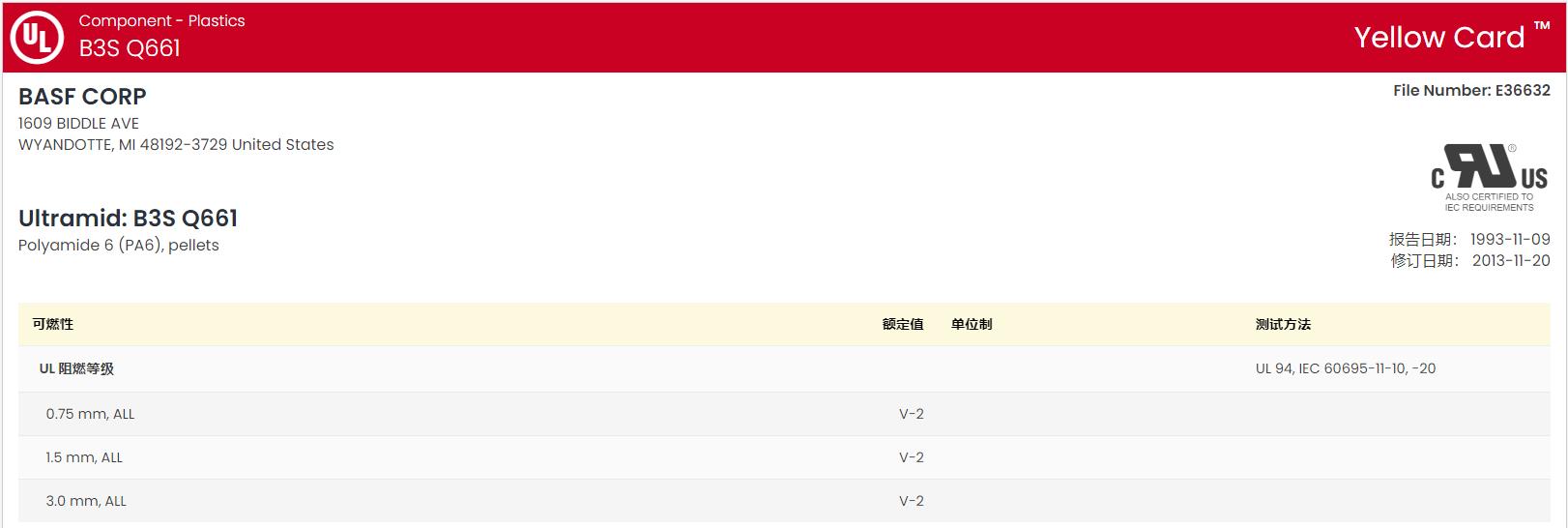

| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 0.75 mm | V-2 | ||
| 1.5 mm | V-2 | ||
| 3.0 mm | V-2 | ||

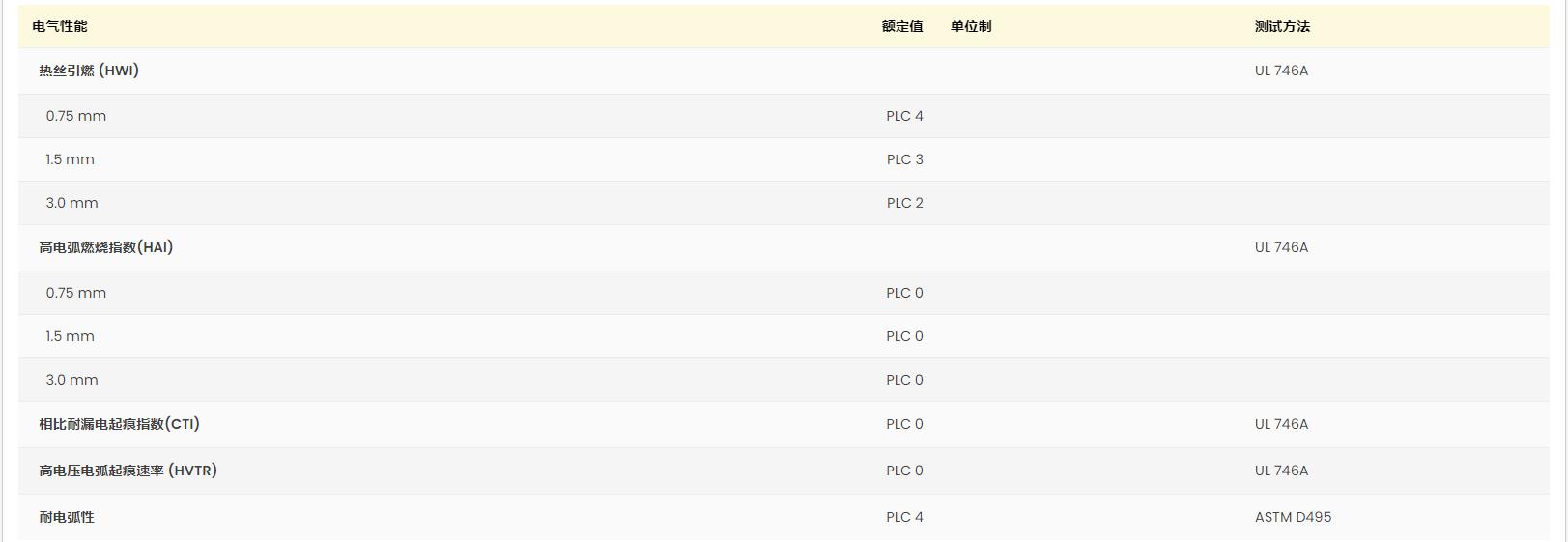

| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 240 到 285 | ℃ | |
| 模具溫度 | 65 到 80 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
