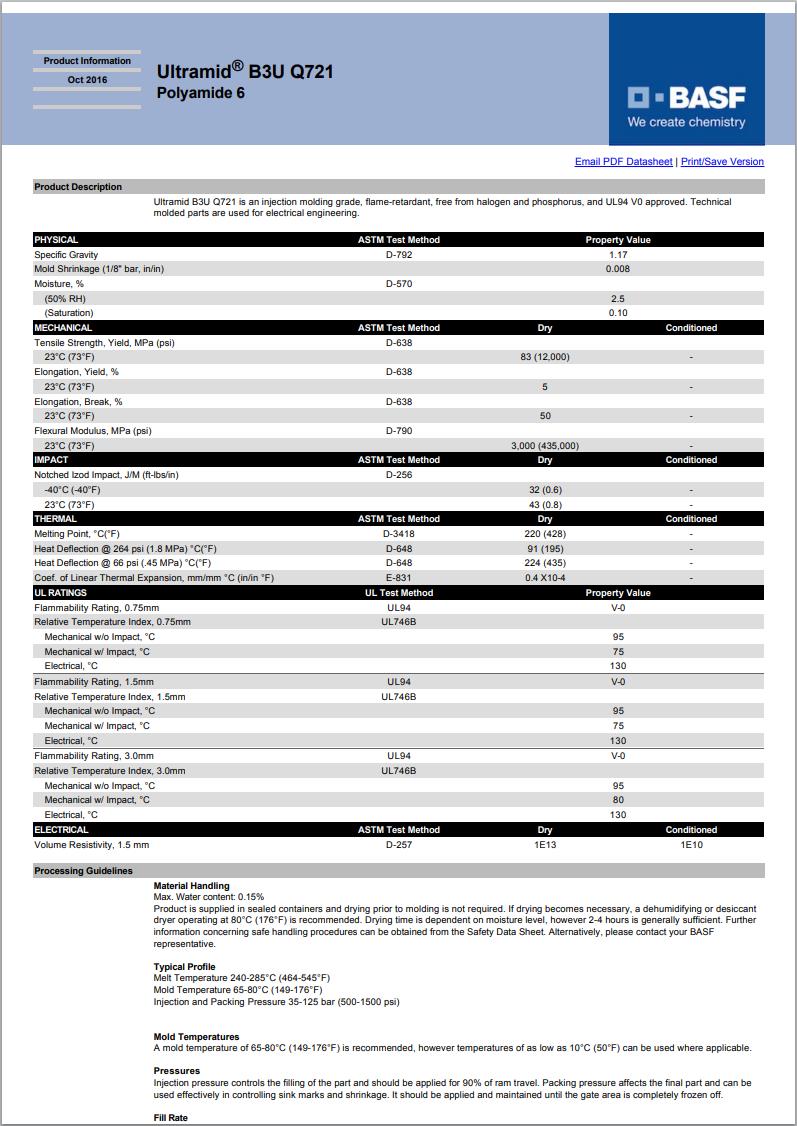

Ultramid® B3U Q721
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產品說明:
Ultramid B3U Q721 is an injection molding grade, flame-retardant, free from halogen and phosphorus, and UL94 V0 approved. Technical molded parts are used for electrical engineering.
材料特性：磷含量低（到無）、耐油、無鹵阻燃
材料用途：工程配件
加工方法：粒子注射成型
供貨地區(qū)：北美洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® B3U Q721 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 密度/比重 | 1.17 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 收縮率-流動(3.18 mm) | 0.80 | -- | % | |
| 吸水率 | ||||
| 飽和 | 0.10 | -- | % | ASTM D570 |
| 飽和,23℃ | 0.10 | -- | % | ISO 62 |
| 平衡,50% RH | 2.5 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.5 | -- | % | ISO 62 |
| 機械性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 3700 | 1100 | MPa | ISO 527-1 |
| 抗張強度 | ||||
| 屈服,23℃ | 83.0 | -- | MPa | ASTM D638 |
| 屈服,23℃ | 80.0 | 45.0 | MPa | ISO 527-2 |
| 斷裂,23℃ | 74 | -- | MPa | ISO 527-2 |
| 伸長率 | ||||
| 屈服,23℃ | 5.0 | -- | % | ASTM D638 |
| 屈服,23℃ | 4.0 | 15 | % | ISO 527-2 |
| 斷裂,23℃ | 50 | -- | % | ASTM D638 |
| 彎曲模量(23℃) | 3000 | -- | MPa | ASTM D790,ISO 178 |
| 沖擊性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | |||
| -30℃ | 3.0 | -- | kJ/m² | |
| 23℃ | 3.0 | -- | kJ/m² | |
| 簡支梁無缺口沖擊強度(23℃) | 無斷裂 | 無斷裂 | ISO 179 | |
| 懸壁梁缺口沖擊強度 | ASTM D256 | |||
| -40℃ | 32 | -- | J/m | |
| 23℃ | 43 | -- | J/m | |
| 熱性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 224 | -- | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 190 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 91.0 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 65.0 | -- | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 220 | -- | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù)-流動 | 4.0E-5 | -- | cm/cm/℃ | ASTM E831 |
| RTI Elec | UL 746B | |||
| 0.75 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.75 mm | 75.0 | -- | ℃ | |
| 1.5 mm | 75.0 | -- | ℃ | |
| 3.0 mm | 80.0 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.75 mm | 95.0 | -- | ℃ | |
| 1.5 mm | 95.0 | -- | ℃ | |
| 3.0 mm | 95.0 | -- | ℃ | |
| 電氣性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 體積電阻率 | ||||
| 1.50 mm | 1.0E+15 | 1.0E+12 | ohms·cm | ASTM D257 |
| -- | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1 MHz) | 3.40 | 6.00 | IEC 60250 | |
| 耗散因數(shù)(1 MHz) | 0.015 | 0.25 | IEC 60250 | |
| 漏電起痕指數(shù) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | |||
| 0.75 mm | V-0 | -- | ||
| 1.5 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 240 到 285 | ℃ | ||
| 模具溫度 | 65 到 80 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
