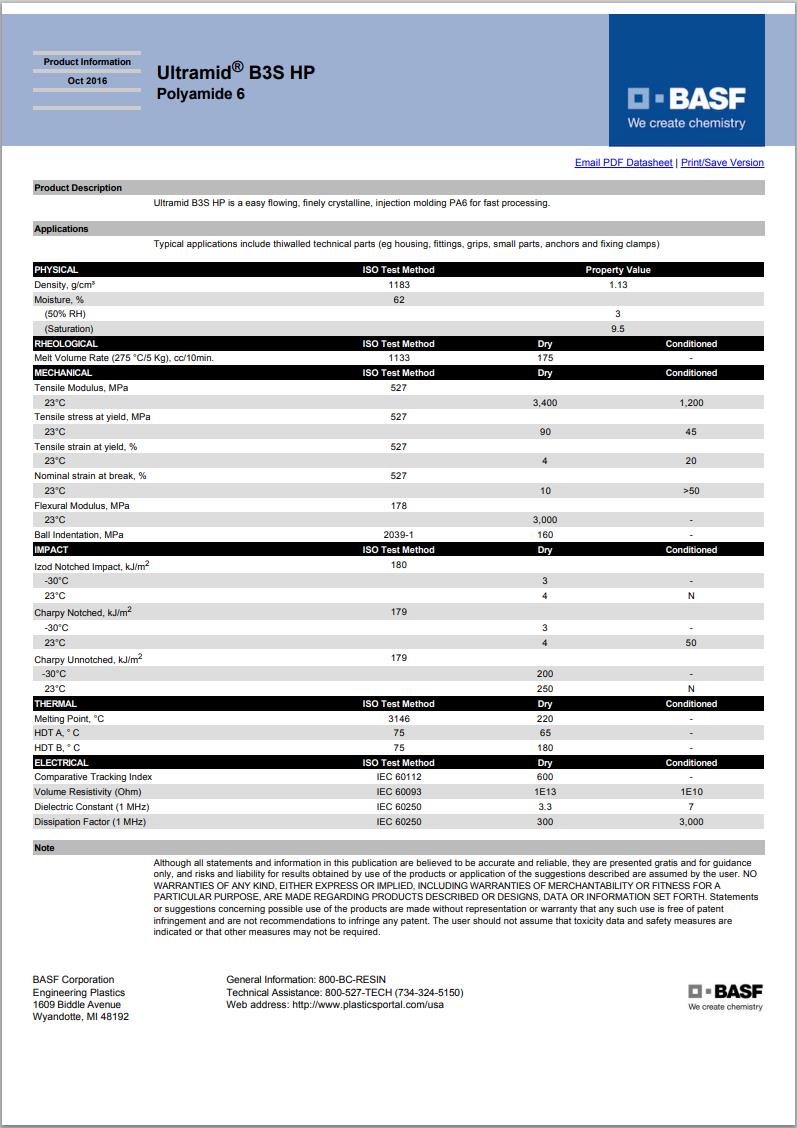

Ultramid® B3S HP
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid B3S HP is a easy flowing, finely crystalline, injection molding PA6 for fast processing.
Applications
Typical applications include thiwalled technical parts (eg housing, fittings, grips, small parts, anchors and fixing clamps)
材料特性：結(jié)晶、快的成型周期、良好的流動(dòng)性、耐油性能
材料用途：薄壁部件、配件、外殼
加工方法：粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® B3S HP 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 180 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 9.5 | -- | % | |
| 平衡,23℃,50% RH | 3.0 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 3400 | 1200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 90.0 | 45.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 4.0 | 20 | % | ISO 527-2 |
| 標(biāo)稱(chēng)拉伸斷裂應(yīng)變(23℃) | 10 | > 50 | % | ISO 527-2 |
| 彎曲模量(23℃) | 3000 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 3.0 | -- | kJ/m² | |
| 23℃ | 4.0 | 50 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 200 | -- | kJ/m² | |
| 23℃ | 250kJ/m² | 無(wú)斷裂 | ||
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | |||
| -30℃ | 3.0 | -- | kJ/m² | |
| 23℃ | 4.0kJ/m² | 無(wú)斷裂 | ||
| 硬度 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 球壓硬度 | 160 | -- | MPa | ISO 2039-1 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 180 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 65.0 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1MHz) | 3.30 | 7.00 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.030 | 0.30 | IEC 60250 | |
| 漏電起痕指數(shù) | 600 | -- | V | IEC 60112 |
