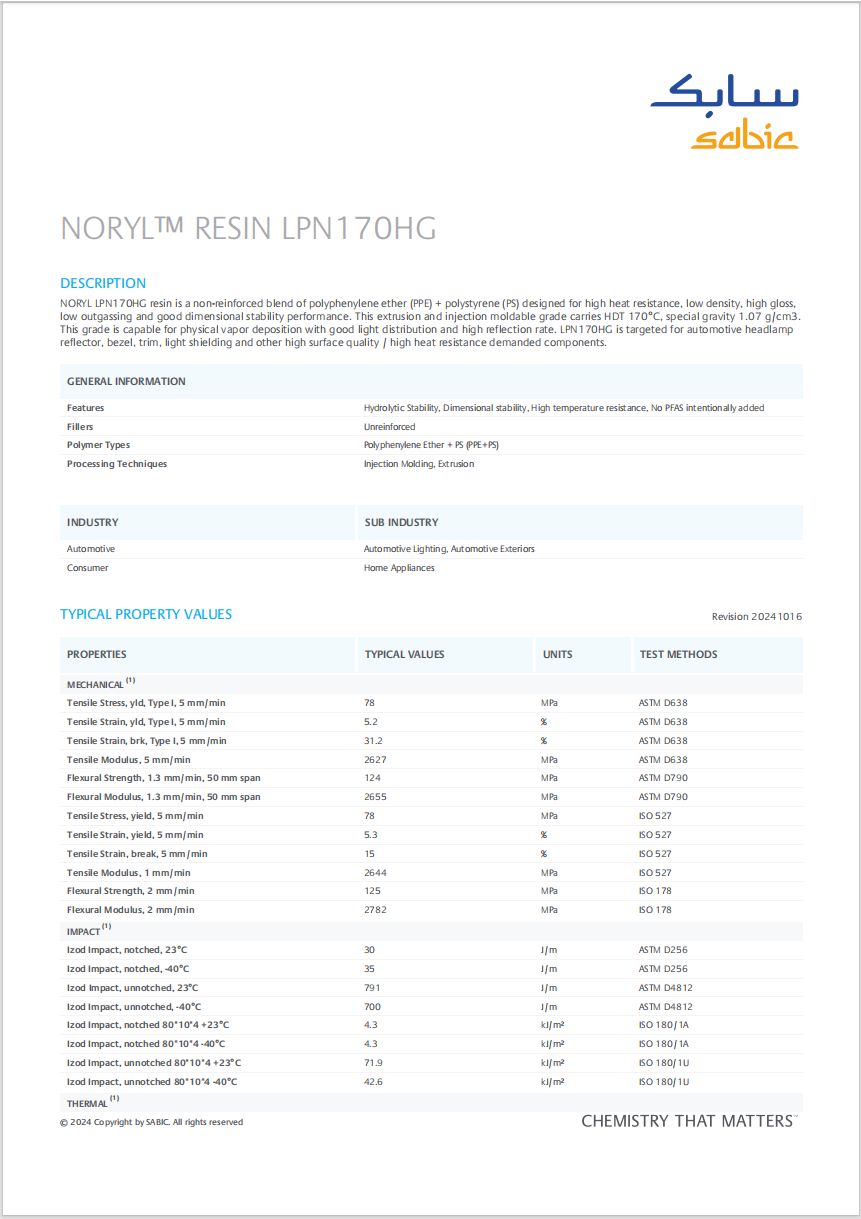

NORYL™ LPN170HG
聚苯醚 + PS (PPE+PS)
SABIC 沙特基礎(chǔ)工業(yè)公司
NORYL LPN170HG resin is a non-reinforced blend of polyphenylene ether (PPE) + polystyrene (PS) designed for high heat resistance, low density, high gloss, low outgassing and good dimensional stability performance. This extrusion and injection moldable grade carries HDT 170℃, special gravity 1.07 g/cm3. This grade is capable for physical vapor deposition with good light distribution and high reflection rate. LPN170HG is targeted for automotive headlamp reflector, bezel, trim, light shielding and other high surface quality / high heat resistance demanded components.
材料特性：尺寸穩(wěn)定性良好，高耐熱，水解穩(wěn)定，PFAS not intentionally added
材料用途：電器用具，反射鏡，汽車領(lǐng)域的應用，汽車外部零件，汽車照明，照明應用，LEDs
外觀加工：擠出，注射成型粒子
供貨地區(qū)：北美洲，非洲和中東，拉丁美洲，歐洲，亞太地區(qū)
沙伯代理：蘇州希普能工程塑料
NORYL™ LPN170HG SABIC中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度/比重 | 1.07 | g/cm³ | ASTM D792 |
| 熔流率（熔體流動速率）(300℃/5.0 kg) | 8.7 | g/10 min | ASTM D1238 |
| 收縮率 | 內(nèi)部方法 | ||
| 垂直:3.20 mm | 0.84 | % | |
| 流動:3.20 mm | 0.83 | % | |
| 吸水率(24 hr,23℃) | 0.023 | % | ISO 62 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | |||
| --1 | 2630 | MPa | ASTM D638 |
| -- | 2640 | MPa | ISO 527-1/1 |
| 抗張強度 | |||
| 屈服2 | 78.0 | MPa | ASTM D638 |
| 屈服 | 78.0 | MPa | ISO 527-2/5 |
| 伸長率 | |||
| 屈服2 | 5.2 | % | ASTM D638 |
| 屈服 | 5.3 | % | ISO 527-2/5 |
| 斷裂2 | 31 | % | ASTM D638 |
| 斷裂 | 15 | % | ISO 527-2/5 |
| 彎曲模量 | |||
| 50.0 mm 跨距3 | 2660 | MPa | ASTM D790 |
| --4 | 2780 | MPa | ISO 178 |
| 彎曲強度 | |||
| 50.0 mm 跨距3 | 124 | MPa | ASTM D790 |
| --4 | 125 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 懸壁梁缺口沖擊強度 | |||
| -40℃ | 35 | J/m | ASTM D256 |
| 23℃ | 30 | J/m | ASTM D256 |
| -40℃5 | 4.3 | kJ/m² | ISO 180/1A |
| 23℃5 | 4.3 | kJ/m² | ISO 180/1A |
| 無缺口懸臂梁沖擊 | |||
| -40℃ | 700 | J/m | ASTM D4812 |
| 23℃ | 790 | J/m | ASTM D4812 |
| -40℃5 | 43 | kJ/m² | ISO 180/1U |
| 23℃5 | 72 | kJ/m² | ISO 180/1U |

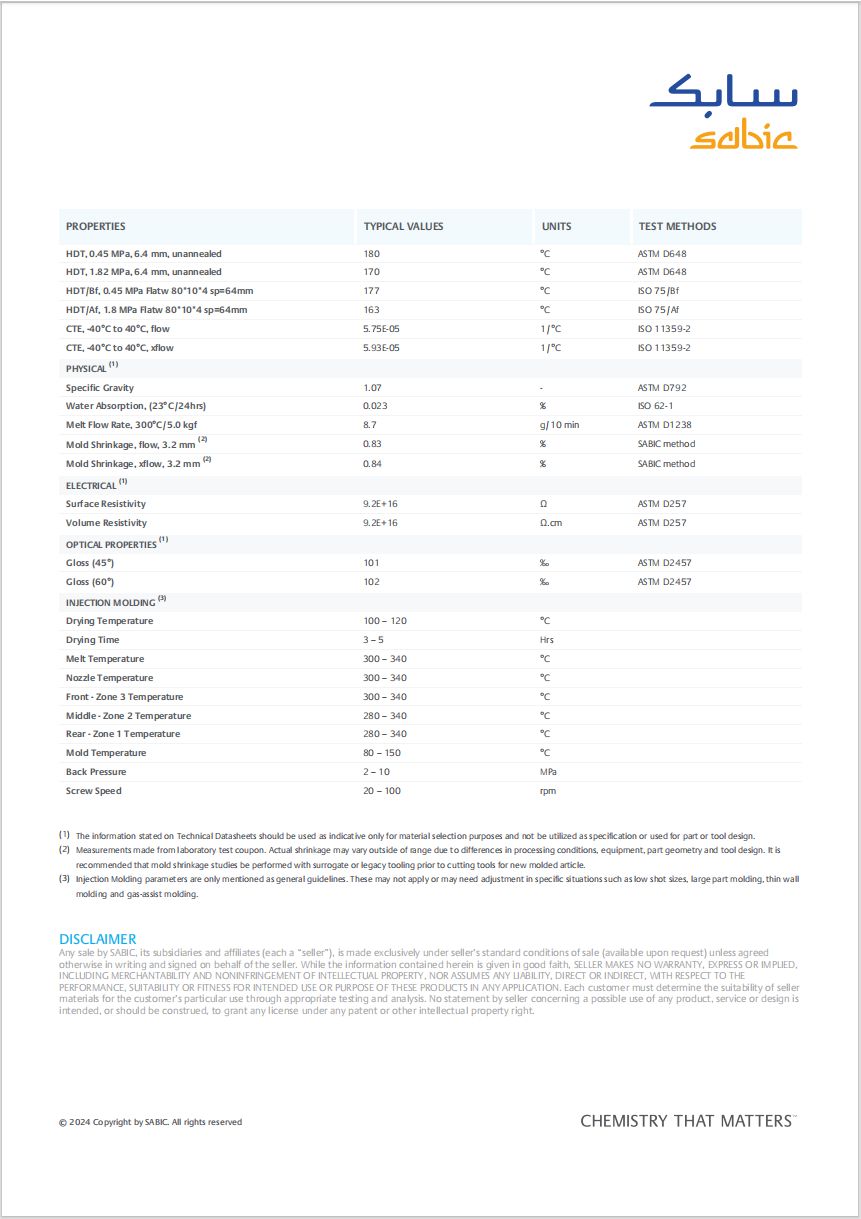

| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火,6.40 mm | 180 | ℃ | ASTM D648 |
| 0.45 MPa,未退火,4.00 mm,64.0 mm跨距5 | 177 | ℃ | ISO 75-2/Bf |
| 1.8 MPa,未退火,6.40 mm | 170 | ℃ | ASTM D648 |
| 1.8 MPa,未退火,4.00 mm,64.0 mm跨距5 | 163 | ℃ | ISO 75-2/Af |
| 線形熱膨脹系數(shù) | ISO 11359-2 | ||
| 流動:-40 到 40℃ | 5.8E-5 | cm/cm/℃ | |
| 垂直:-40 到 40℃ | 5.9E-5 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 9.2E+16 | ohms | ASTM D257 |
| 體積電阻率 | 9.2E+16 | ohms·cm | ASTM D257 |
| 光學性能 | 額定值 | 單位制 | 測試方法 |
| 光澤度 | ASTM D2457 | ||
| 45° | 101 | ||
| 60° | 102 | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | ℃ | |
| 干燥時間 | 3.0 到 5.0 | hr | |
| 料筒后部溫度 | 280 到 340 | ℃ | |
| 料筒中部溫度 | 280 到 340 | ℃ | |
| 料筒前部溫度 | 300 到 340 | ℃ | |
| 射嘴溫度 | 300 到 340 | ℃ | |
| 加工（熔體）溫度 | 300 到 340 | ℃ | |
| 模具溫度 | 80 到 150 | ℃ | |
| 背壓 | 2.00 到 10.0 | MPa | |
| 螺桿轉(zhuǎn)速 | 20 到 100 | rpm | |
| 備注 15.0 mm/min 2類型 1,5.0 mm/min 31.3 mm/min 42.0 mm/min 580*10*4 mm |
|||
