NORYL GTX™ GTX600
聚苯醚+PS+尼龍
SABIC
產(chǎn)品說(shuō)明:
NORYL GTX600 resin is a non-reinforced alloy of Polyphenylene Ether (PPE) + Polyamide (PA). This injection moldable grade exhibits high heat resistance, and excellent chemical resistance. NORYL GTX600 resin may be an excellent candidate for exterior automotive applications such as wheel covers.
黃卡號(hào)碼：E45587-236803
含添加劑：沖擊改性劑
材料特性：Low Specific Gravity、尺寸穩(wěn)定性良好、沖擊改性、低翹曲、低吸濕、高剛性、高強(qiáng)度、良好抗撞擊性、耐化學(xué)品、耐熱高、收縮性、低水解穩(wěn)定
材料用途：Recreational Vehicle Applications、電氣元件、汽車領(lǐng)域的應(yīng)用、汽車外部零件、實(shí)驗(yàn)室器具、食品服務(wù)領(lǐng)域、醫(yī)療器械、浴室配件
加工方法：注射成型
供貨地區(qū)：亞太地區(qū)
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.10 | g/cm³ | ASTM D792 |
| 收縮率-流動(dòng)(3.20 mm) | 0.70 到 0.90 | % | 內(nèi)部方法 |
| 吸水率(24 hr, 23℃) | 0.60 | % | ASTM D570 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸應(yīng)力(屈服) | 64.0 | MPa | 內(nèi)部方法 |
| 拉伸應(yīng)變(斷裂) | 120 | % | 內(nèi)部方法 |
| 彎曲模量 | 2050 | MPa | ASTM D790 |
| 彎曲強(qiáng)度 | 87.0 | MPa | ASTM D790 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 640 | J/m | ASTM D256 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(0.45 MPa, 未退火, 3.20 mm) | 185 | ℃ | ASTM D648 |
| 線形熱膨脹系數(shù)-流動(dòng)(-30 到 30℃) | 7.5E-5 到 8.5E-5 | cm/cm/℃ | TMA |
| 可燃性 | 額定值 | 測(cè)試方法 | |
| UL 阻燃等級(jí)(> 1.5 mm) | HB | UL 94 | |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 140 | ℃ | |
| 干燥時(shí)間 | 3.0 到 4.0 | hr | |
| 料筒后部溫度 | 260 到 280 | ℃ | |
| 料筒中部溫度 | 270 到 290 | ℃ | |
| 料筒前部溫度 | 280 到 310 | ℃ | |
| 射嘴溫度 | 280 到 310 | ℃ | |
| 加工（熔體）溫度 | 280 到 310 | ℃ | |
| 模具溫度 | 80 到 120 | ℃ | |
| 背壓 | 0.500 到 1.50 | MPa | |
| 螺桿轉(zhuǎn)速 | 30 到 80 | rpm | |
NORYL™樹脂系列是建立在SABIC的基礎(chǔ)上的專有的聚苯醚(PPE)技術(shù)。
NORYL樹脂在注塑成型方面表現(xiàn)出廣泛的應(yīng)用前景一系列杰出的特性應(yīng)用于：水管理，汽車，電氣，太陽(yáng)能，能源儲(chǔ)存，建筑和建筑，電器還有許多其他行業(yè)。
NORYL樹脂，它是由高抗沖擊聚苯乙烯(HIPS)，呈無(wú)定形特征。
NORYL GTX和NORYL PPX樹脂利用流動(dòng)特性和耐化學(xué)性半結(jié)晶材料，同時(shí)添加好尺寸穩(wěn)定，吸濕性低
非晶態(tài)PPE具有低蠕變傾向技術(shù)。
noryl™系列樹脂

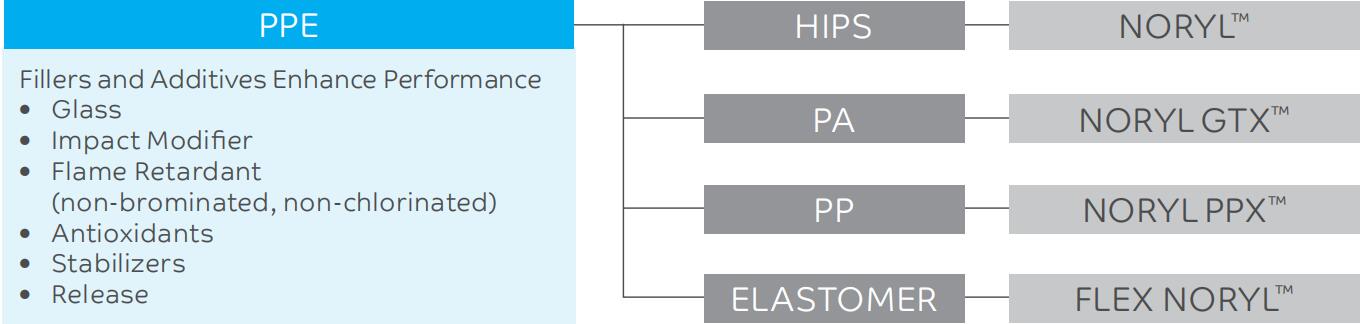

NORYL系列樹脂代表了SABIC創(chuàng)新的聚苯醚(PPE)的組合。高沖擊聚苯乙烯(HIPS)，聚丙烯(PP)，聚酰胺(PA)混合技術(shù)或熱塑性彈性體(TPE)，連同選定的添加劑和填料。
通過(guò)將兩種樹脂的強(qiáng)度按順序結(jié)合在一起，創(chuàng)造了這些混合物，從而增加了價(jià)值滿足關(guān)鍵要求，如耐化學(xué)性、模數(shù)和可加工性。
作為NORYL樹脂家族的基石，PPE提供了獨(dú)特的組合增強(qiáng)其通用性的屬性。
PPE的特點(diǎn)包括:
•非常低的水分吸收
•優(yōu)異的水解穩(wěn)定性/抗水解性
•長(zhǎng)期尺寸穩(wěn)定性-即使在高溫，水，潮濕的環(huán)境
•在各種環(huán)境下保持機(jī)械性能;包括紫外線(UV)曝光
•非常低的比重
•低翹曲+低蠕變
•優(yōu)異的電絕緣性能，由于高介電強(qiáng)度
•良好的沖擊、拉伸強(qiáng)度和彎曲強(qiáng)度
•阻燃等級(jí)均為非溴化和非氯化
•高耐熱性允許具有成本效益，高溫性能
應(yīng)用程序開發(fā)注意事項(xiàng)
NORYL™樹脂一直被認(rèn)為是最終用途應(yīng)用的材料選擇，例如水管理、醫(yī)療保健和汽車內(nèi)飾等行業(yè)接觸化學(xué)物質(zhì)和清潔劑是很常見(jiàn)的。這是最重要的應(yīng)用程序開發(fā)和材料選擇的考慮因素是環(huán)境中的最終產(chǎn)品將被使用。這不僅包括暴露于溫度極端，還會(huì)受到天氣、紫外線、過(guò)度潮濕、溶劑等的影響化學(xué)物質(zhì)。
接觸化學(xué)物質(zhì)的影響
在許多行業(yè)中，最終用途應(yīng)用程序都有可能暴露對(duì)無(wú)數(shù)的化學(xué)品和/或清潔劑。這種接觸可能導(dǎo)致:
•物理降解-應(yīng)力開裂，開裂，軟化，腫脹，變色
•性能下降-化學(xué)品與聚合物的反應(yīng)可能導(dǎo)致熱塑性塑料的機(jī)械性能或其它性能的喪失
