Ultramid® T KR 4357 G6
聚酰胺6/6T共聚物（尼龍6/6T）
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid T KR 4357 is a 30% glass fiber reinforced, impact-modified, injection-molding PA6/6T grade. High toughness, stiffness and strength, low water absorption. High melting point (295 C). After the material has been conditioned, its mechanical properties remain stable up to 60 C.

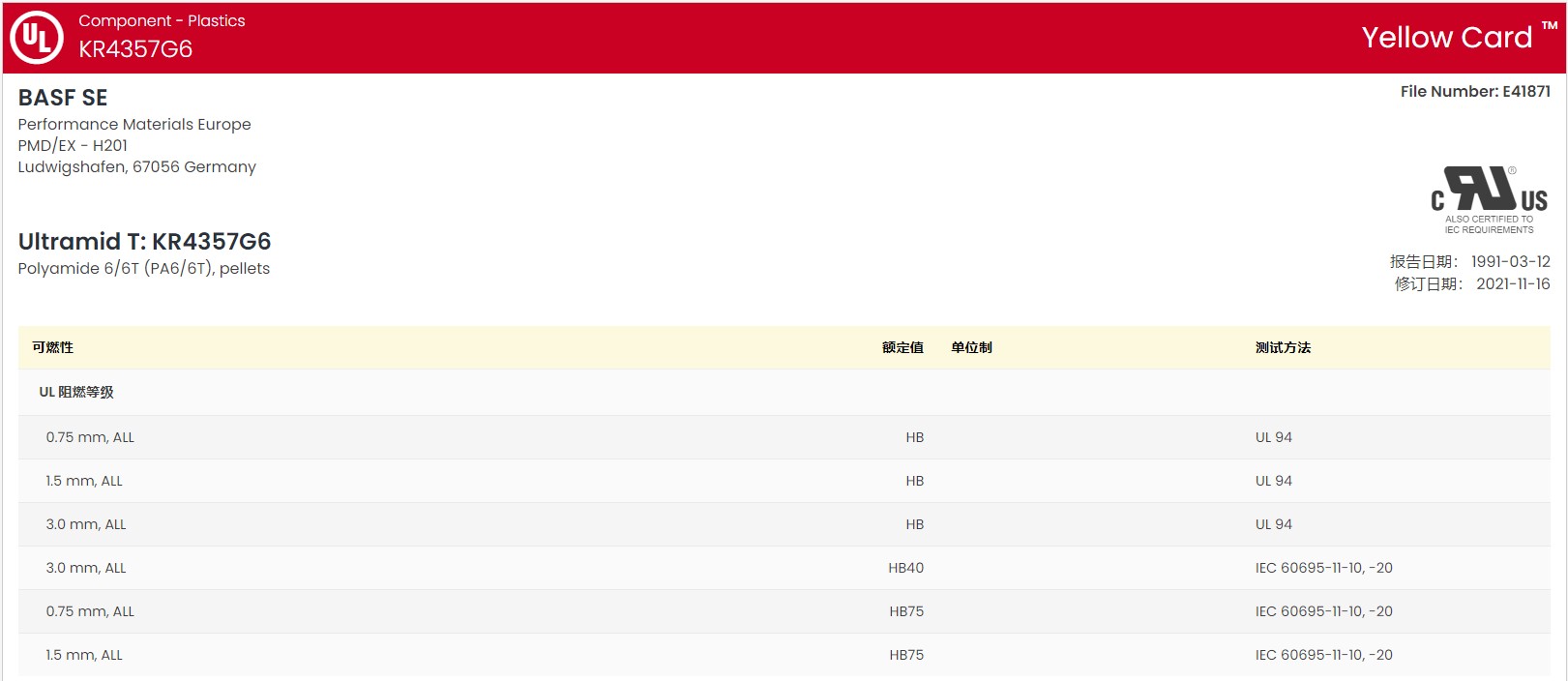

黃卡號(hào)碼：E41871-233770
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
含添加劑：沖擊改性劑
材料特性：沖擊改性，高剛性，高強(qiáng)度，共聚物，韌性良好，吸水低或不吸水
加工方法：粒子注射成型
供貨地區(qū)：歐洲，北美洲，亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Ultramid® T KR 4357 G6 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.37 | -- | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 4.5 | -- | % | |
| 平衡,23℃,50% RH | 0.80 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 9300 | 9000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | ISO 527-2 | |||
| 斷裂,-40℃ | 249 | 235 | MPa | |
| 斷裂,23℃ | 165 | 145 | MPa | |
| 拉伸應(yīng)變 | ISO 527-2 | |||
| 斷裂,-40℃ | 3.6 | 2.9 | % | |
| 斷裂,23℃ | 3.5 | 3.5 | % | |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 10 | -- | kJ/m² | |
| 23℃ | 19 | 21 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 90 | -- | kJ/m² | |
| 23℃ | 95 | 100 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 23 | -- | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 240 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 295 | -- | ℃ | ISO 3146 |
| 線(xiàn)形熱膨脹系數(shù) | ||||
| 流動(dòng) | 2.5E-5 | -- | cm/cm/℃ | |
| 垂直 | 5.5E-5 | -- | cm/cm/℃ | |

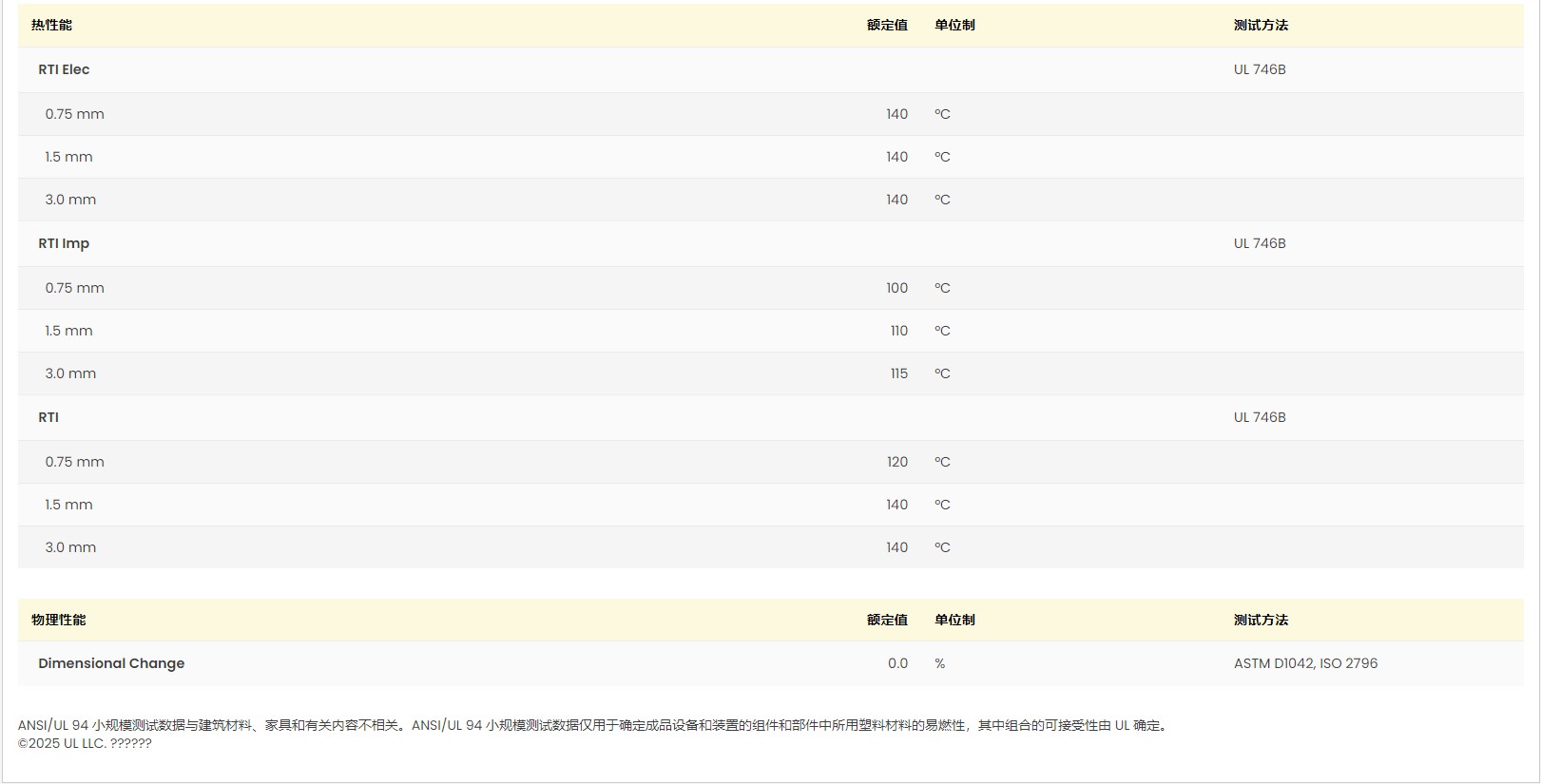

| RTI Elec | UL 746B | |||
| 0.75 mm | 140 | -- | ℃ | |
| 1.5 mm | 140 | -- | ℃ | |
| 3.0 mm | 140 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.75 mm | 100 | -- | ℃ | |
| 1.5 mm | 110 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.75 mm | 120 | -- | ℃ | |
| 1.5 mm | 140 | -- | ℃ | |
| 3.0 mm | 140 | -- | ℃ | |

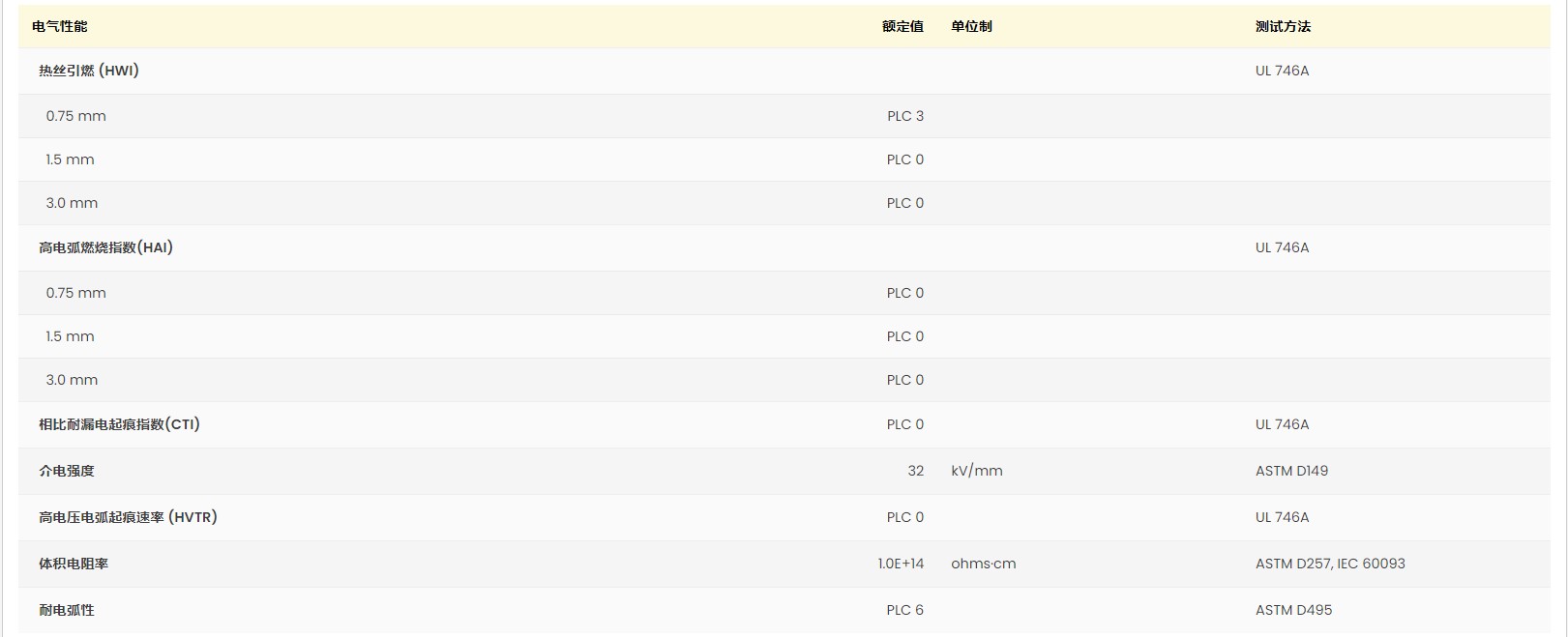

| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 體積電阻率 | > 1.0E+15 | 1.0E+15 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1MHz) | 4.30 | 4.50 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.030 | 0.040 | IEC 60250 | |
| 漏電起痕指數(shù) | 600 | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | |||
| 0.75 mm | HB | -- | ||
| 1.5 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 110 | ℃ | ||
| 干燥時(shí)間 | 8.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 310 到 330 | ℃ | ||
| 模具溫度 | 80 到 120 | ℃ | ||
