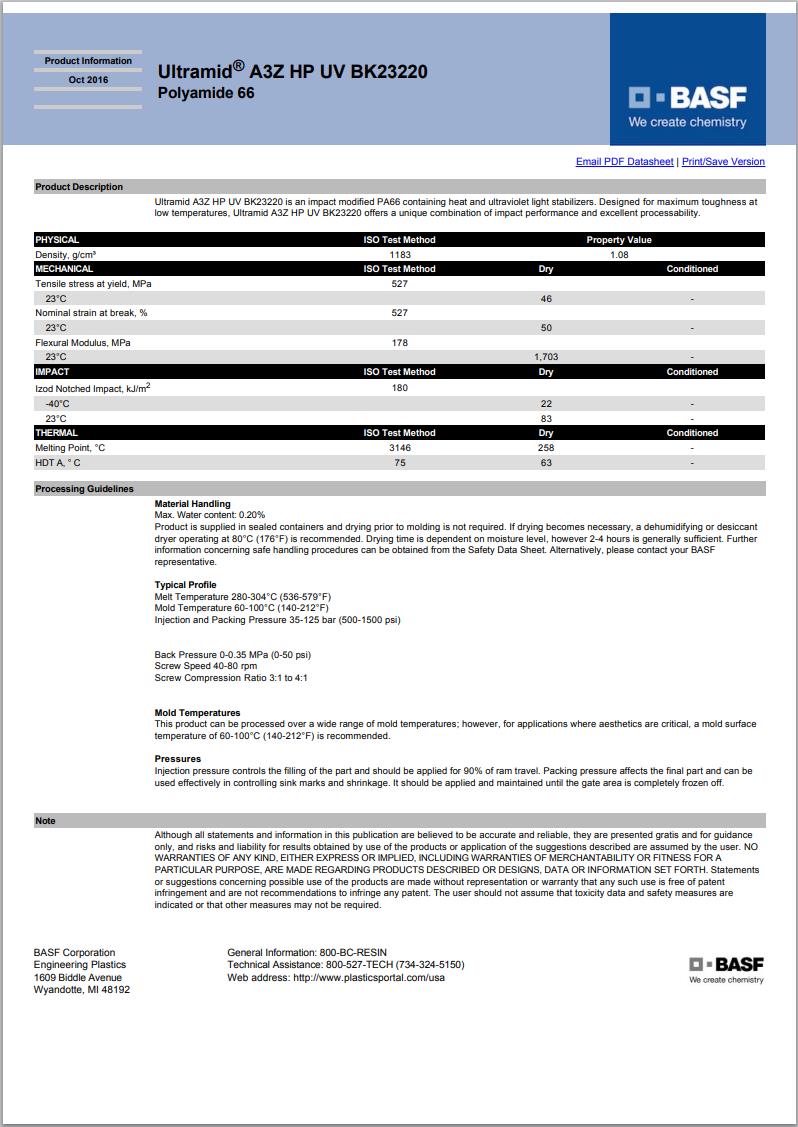

Ultramid® A3Z HP UV BK23220
聚酰胺66(尼龍66)PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3Z HP UV BK23220 is an impact modified PA66 containing heat and ultraviolet light stabilizers. Designed for maximum toughness at low temperatures, Ultramid A3Z HP UV BK23220 offers a unique combination of impact performance and excellent processability.
含添加劑：沖擊改性劑、熱穩(wěn)定劑、紫外線穩(wěn)定劑
材料特性：超高韌性、沖擊改性、高抗撞擊、流動性高、耐油、熱穩(wěn)定、良好的加工性能、耐紫外光安定化
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® A3Z HP UV BK23220 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.08 | g/cm³ | ISO 1183 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸應力(屈服,23℃) | 46.0 | MPa | ISO 527-2 |
| 標稱拉伸斷裂應變(23℃) | 50 | % | ISO 527-2 |
| 彎曲模量(23℃) | 1700 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 懸壁梁缺口沖擊強度 | ISO 180 | ||
| -40℃ | 22 | kJ/m² | |
| 23℃ | 83 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 63.0 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 258 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.20 | % | |
| 加工（熔體）溫度 | 280 到 304 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 背壓 | 0.00 到 0.350 | MPa | |
| 螺桿轉速 | 40 到 80 | rpm | |
| 螺桿壓縮比 | 3.0:1.0 to 4.0:1.0 | ||
