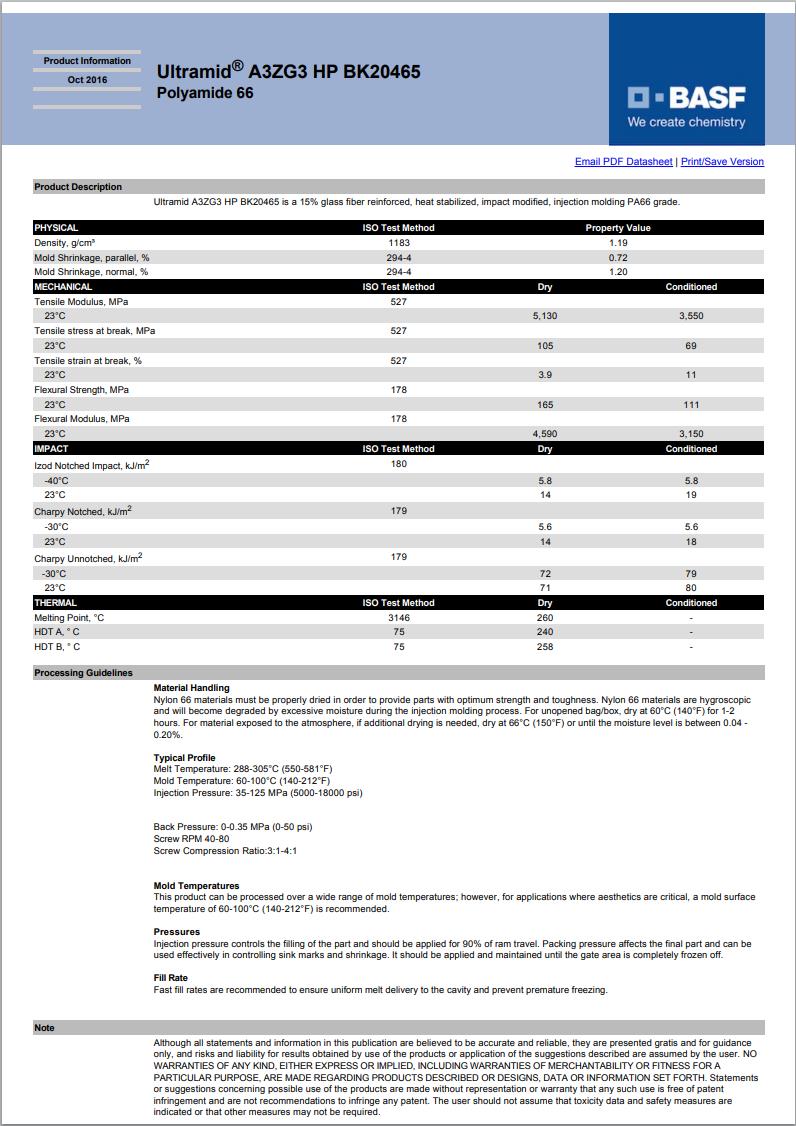

Ultramid® A3ZG3 HP BK20465
聚酰胺66(尼龍66)PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3ZG3 HP BK20465 is a 15% glass fiber reinforced, heat stabilized, impact modified, injection molding PA66 grade.
增強材料：玻璃纖維15%增強
含添加劑：沖擊改性劑、熱穩(wěn)定劑
材料特性：沖擊改性、耐油、熱穩(wěn)定
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® A3ZG3 HP BK20465 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.19 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1.2 | -- | % | |
| 流動 | 0.72 | -- | % | |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 5130 | 3550 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 105 | 69.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.9 | 11 | % | ISO 527-2 |
| 彎曲模量(23℃) | 4590 | 3150 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 165 | 111 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | |||
| -30℃ | 5.6 | 5.6 | kJ/m² | |
| 23℃ | 14 | 18 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | |||
| -30℃ | 72 | 79 | kJ/m² | |
| 23℃ | 71 | 80 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180 | |||
| -40℃ | 5.8 | 5.8 | kJ/m² | |
| 23℃ | 14 | 19 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 258 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 240 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 60 | ℃ | ||
| 干燥時間 | 1.0 到 2.0 | hr | ||
| 建議的最大水分含量 | 0.040 到 0.20 | % | ||
| 加工（熔體）溫度 | 288 到 305 | ℃ | ||
| 模具溫度 | 60 到 100 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
| 背壓 | 0.00 到 0.350 | MPa | ||
| 螺桿轉(zhuǎn)速 | 40 到 80 | rpm | ||
| 螺桿壓縮比 | 3.0:1.0 to 4.0:1.0 | |||
