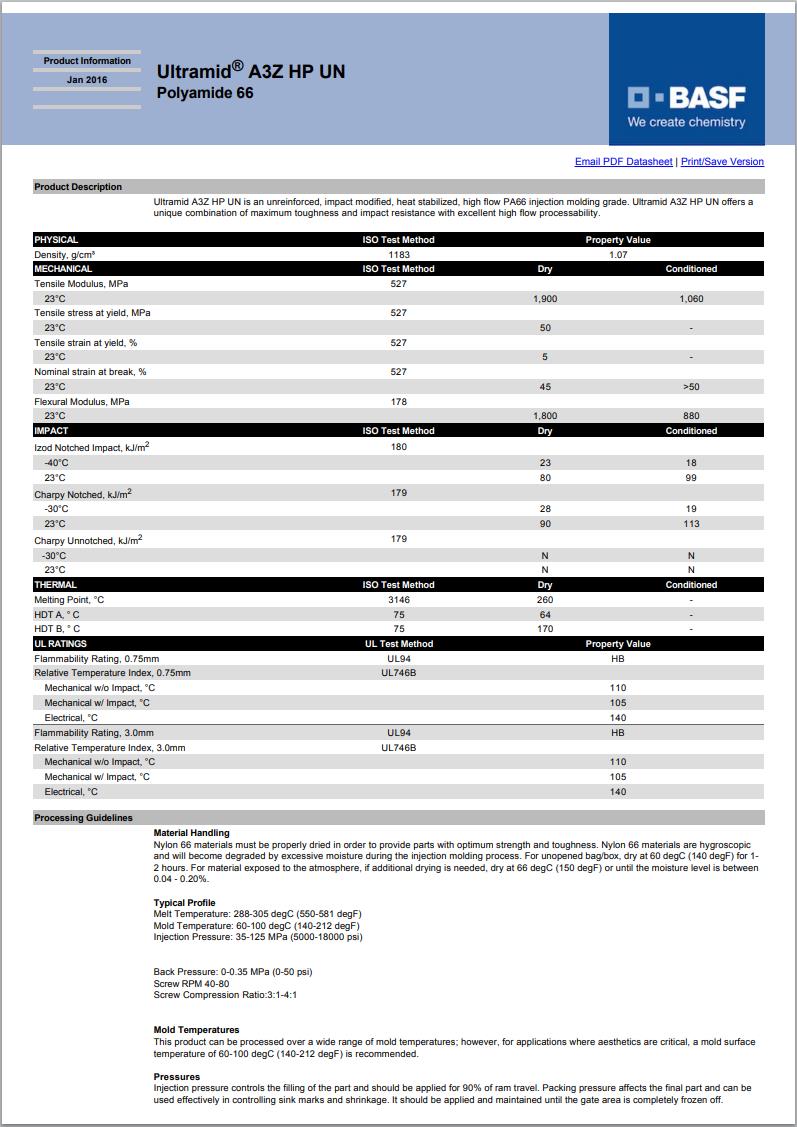

Ultramid® A3Z HP UN
聚酰胺66(尼龍66)PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3Z HP UN is an unreinforced, impact modified, heat stabilized, high flow PA66 injection molding grade. Ultramid A3Z HP UN offers a unique combination of maximum toughness and impact resistance with excellent high flow processability.
含添加劑:沖擊改性劑、熱穩(wěn)定劑
材料特性:超高韌性、沖擊改性、高抗撞擊、流動性高、耐油、熱穩(wěn)定、良好的加工性能
加工方法:粒子注射成型
供貨地區(qū):北美洲
中國代理:蘇州希普能工程塑料
Ultramid® A3Z HP UN 加工參數(shù)表
物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
密度 | 1.07 | -- | g/cm³ | ISO 1183 |
機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
拉伸模量(23℃) | 1900 | 1060 | MPa | ISO 527-1 |
拉伸應力(屈服,23℃) | 50.0 | -- | MPa | ISO 527-2 |
拉伸應變(屈服,23℃) | 5.0 | -- | % | ISO 527-2 |
標稱拉伸斷裂應變(23℃) | 45 | > 50 | % | ISO 527-2 |
彎曲模量(23℃) | 1800 | 880 | MPa | ISO 178 |
沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
簡支梁缺口沖擊強度 | ISO 179 | |||
-30℃ | 28 | 19 | kJ/m² | |
23℃ | 90 | 110 | kJ/m² | |
簡支梁無缺口沖擊強度 | ISO 179 | |||
-30℃ | 無斷裂 | 無斷裂 | ||
23℃ | 無斷裂 | 無斷裂 | ||
懸壁梁缺口沖擊強度 | ISO 180 | |||
-40℃ | 23 | 18 | kJ/m² | |
23℃ | 80 | 99 | kJ/m² | |
熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
載荷下熱變形溫度 | ||||
0.45 MPa,未退火 | 170 | -- | ℃ | ISO 75-2/B |
1.8 MPa,未退火 | 64.0 | -- | ℃ | ISO 75-2/A |
溶融溫度(DSC) | 260 | -- | ℃ | ISO 3146 |
RTI Elec | UL 746B | |||
0.75 mm | 140 | -- | ℃ | |
3.0 mm | 140 | -- | ℃ | |
RTI Imp | UL 746B | |||
0.75 mm | 105 | -- | ℃ | |
3.0 mm | 105 | -- | ℃ | |
RTI | UL 746B | |||
0.75 mm | 110 | -- | ℃ | |
3.0 mm | 110 | -- | ℃ | |
可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
UL 阻燃等級 | UL 94 | |||
0.75 mm | HB | -- | ||
3.0 mm | HB | -- | ||
注射 | 干燥 | 單位制 | ||
干燥溫度 | 60 | ℃ | ||
干燥時間 | 1.0 到 2.0 | hr | ||
建議的最大水分含量 | 0.040 到 0.20 | % | ||
加工(熔體)溫度 | 288 到 305 | ℃ | ||
模具溫度 | 60 到 100 | ℃ | ||
注塑壓力 | 3.50 到 12.5 | MPa | ||
注射速度 | 快速 | |||
背壓 | 0.00 到 0.350 | MPa | ||
螺桿轉速 | 40 到 80 | rpm | ||
螺桿壓縮比 | 3.0:1.0 to 4.0:1.0 |
