Ultramid® A3Z HP BK20465
聚酰胺66(尼龍66)PA66
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid A3Z HP BK20465 is an unreinforced, impact modified, heat stabilized, high flow PA66 injection molding grade. Ultramid A3Z HP BK20465 offers a unique combination of maximum toughness and impact resistance with excellent high flow processability.

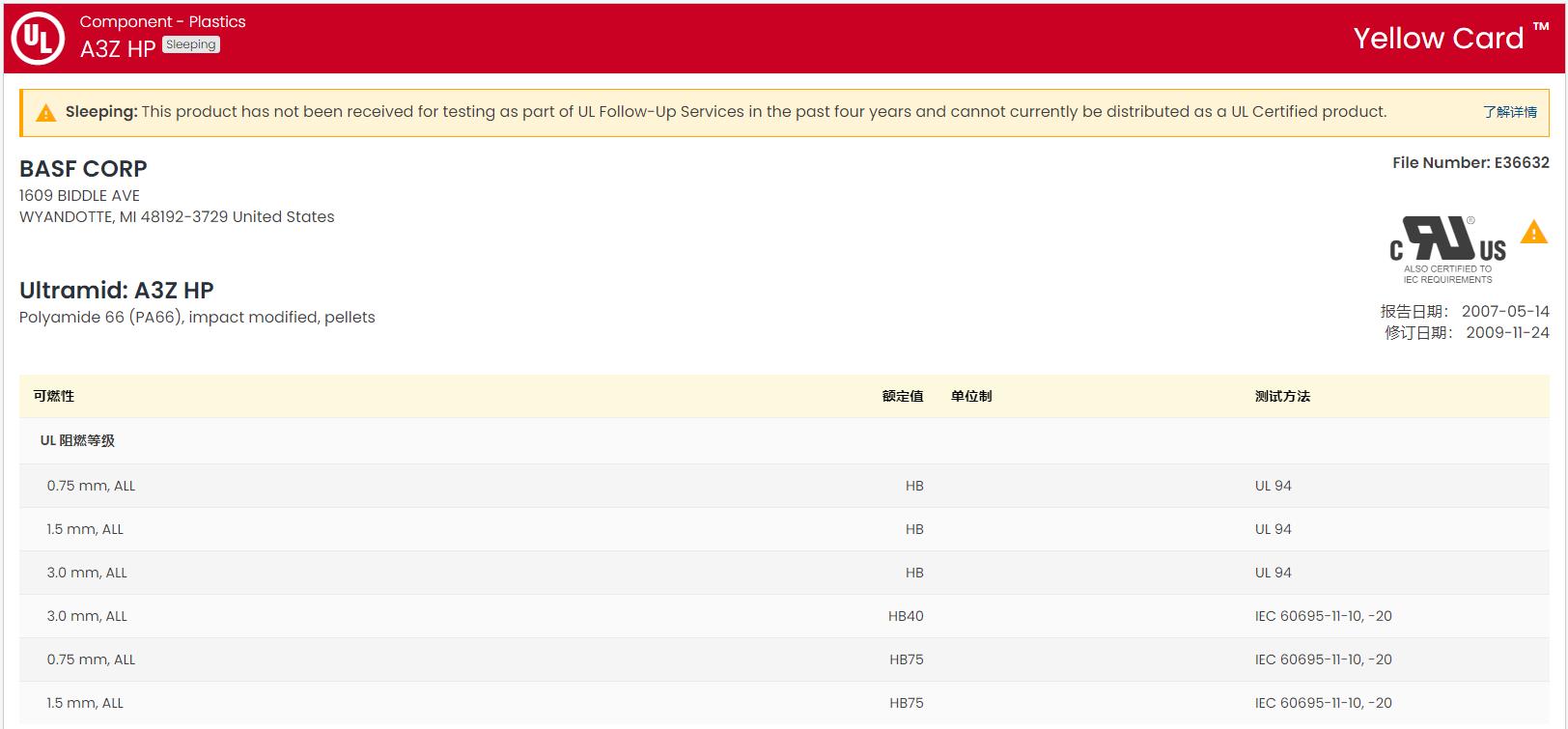

黃卡號(hào)碼：E36632-641862
含添加劑：沖擊改性劑、熱穩(wěn)定劑
材料特性：超高韌性、沖擊改性、高抗撞擊、流動(dòng)性高、耐油、熱穩(wěn)定、優(yōu)異的加工性能
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® A3Z HP BK20465 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.07 | -- | g/cm³ | ISO 1183 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 1900 | 1060 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 50.0 | -- | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 5.0 | -- | % | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變(23℃) | 45 | > 50 | % | ISO 527-2 |
| 彎曲模量(23℃) | 1800 | 880 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 28 | 19 | kJ/m² | |
| 23℃ | 90 | 110 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 無(wú)斷裂 | 無(wú)斷裂 | ||
| 23℃ | 無(wú)斷裂 | 無(wú)斷裂 | ||
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | |||
| -40℃ | 23 | 18 | kJ/m² | |
| 23℃ | 80 | 99 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 170 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 64.0 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |

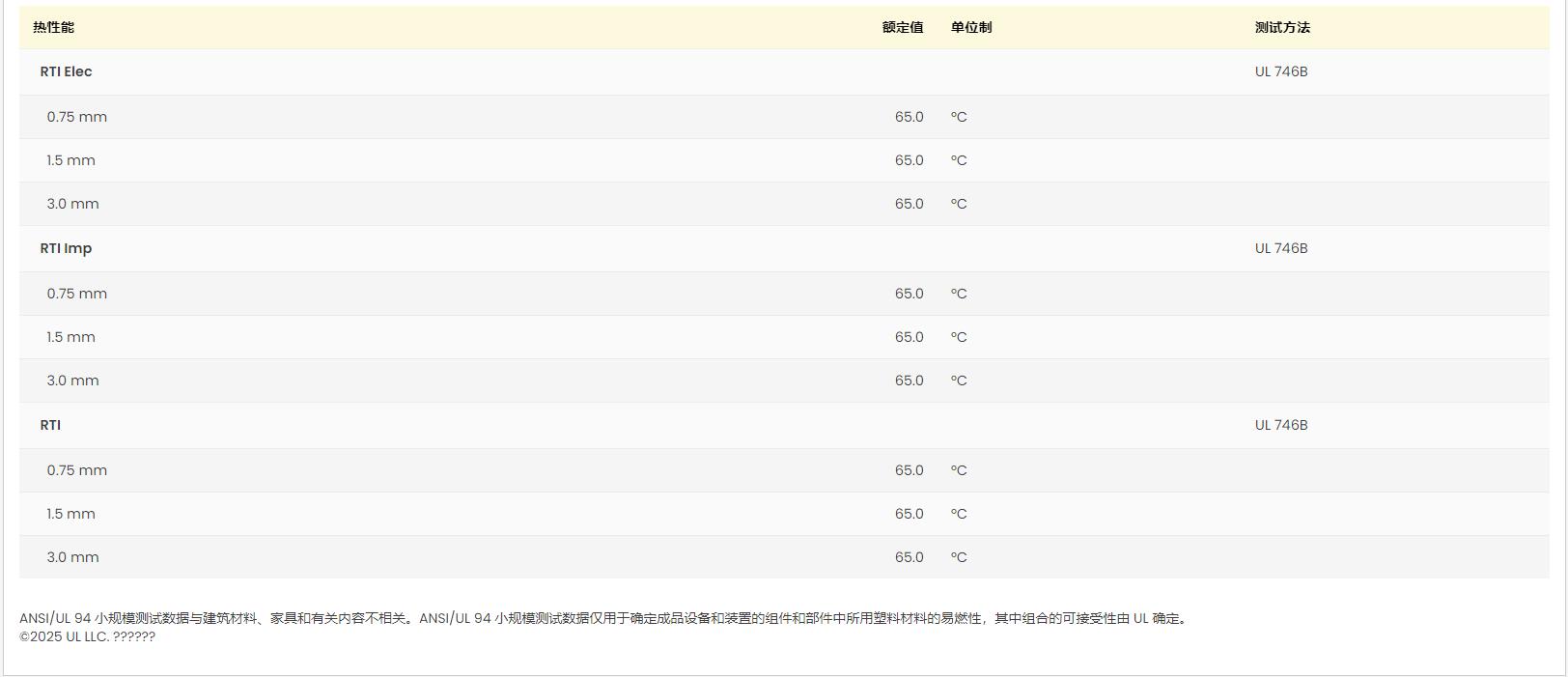

| RTI Elec | UL 746B | |||
| 0.75 mm | 140 | -- | ℃ | |
| 3.0 mm | 140 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.75 mm | 105 | -- | ℃ | |
| 3.0 mm | 105 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.75 mm | 110 | -- | ℃ | |
| 3.0 mm | 110 | -- | ℃ | |

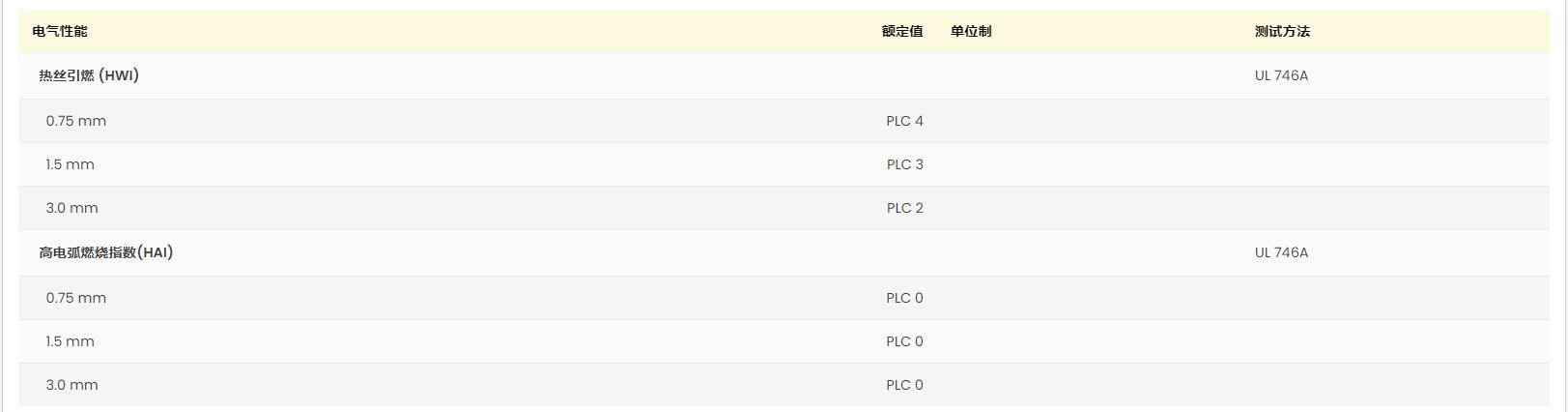

| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | |||
| 0.75 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 60 | ℃ | ||
| 干燥時(shí)間 | 1.0 到 2.0 | hr | ||
| 建議的最大水分含量 | 0.040 到 0.20 | % | ||
| 加工（熔體）溫度 | 288 到 305 | ℃ | ||
| 模具溫度 | 60 到 100 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
| 背壓 | 0.00 到 0.350 | MPa | ||
| 螺桿轉(zhuǎn)速 | 40 到 80 | rpm | ||
| 螺桿壓縮比 | 3.0:1.0 to 4.0:1.0 | |||
