Ultramid® A3X2G7
聚酰胺66(尼龍66)PA66
德國巴斯夫-BASF Corporation
產品說明:
Ultramid A3X2G7 is a 35% glass fiber reinforced injection molding PA66 grade with improved flame retardance and enhanced long-term stability. Flame retardant based on red phosphorus; very high stiffness and strength; outstanding mechanical and electrical properties.

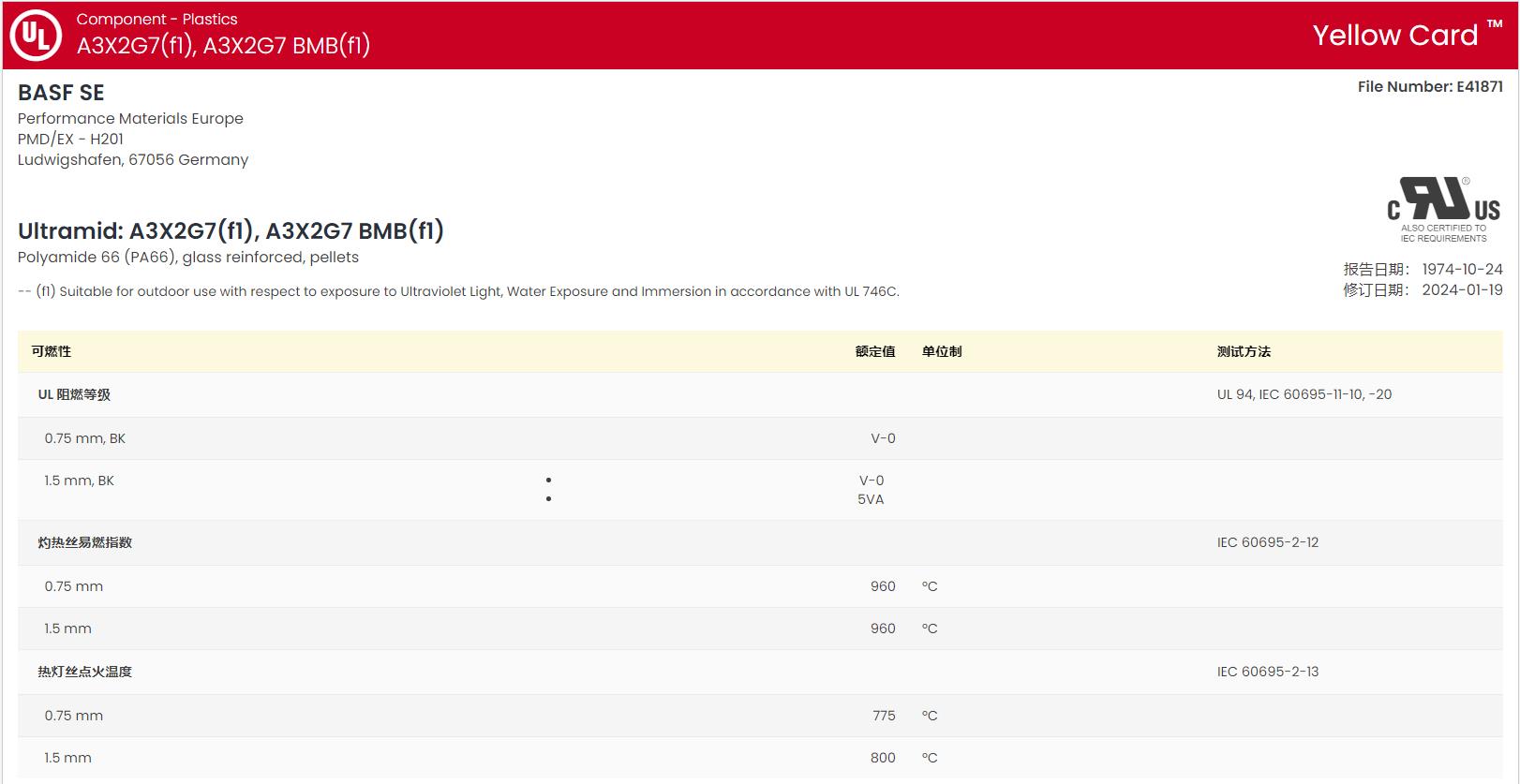

黃卡號碼：E41871-100718398、E41871-233751
增強材料：玻璃纖維35%增強
含添加劑：阻燃劑[Red phosphorus]
材料特性：高剛性、高強度、良好的電氣性能、良好的穩(wěn)定性、耐油、阻燃
加工方法：粒子注射成型
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A3X2G7加工參數表
| 物理性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.45 | -- | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 25 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1.1 | -- | % | |
| 流動 | 0.34 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 4.4 到 5.0 | -- | % | |
| 平衡,23℃,50% RH | 1.0 到 1.4 | -- | % | |
| 機械性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 11000 | 8500 | MPa | ISO 527-1 |
| 拉伸應力(斷裂,23℃) | 160 | 120 | MPa | ISO 527-2 |
| 拉伸應變(斷裂,23℃) | 3.0 | 4.0 | % | ISO 527-2 |
| 彎曲模量(23℃) | 9200 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | |||
| -30℃ | 10 | -- | kJ/m² | |
| 23℃ | 14 | 18 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | |||
| -30℃ | 65 | -- | kJ/m² | |
| 23℃ | 70 | 70 | kJ/m² | |
| 懸壁梁缺口沖擊強度(23℃) | 13 | 20 | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 線形熱膨脹系數 | ||||
| 流動 | 1.7E-5 | -- | cm/cm/℃ | |
| 垂直 | 6.5E-5 | -- | cm/cm/℃ | |

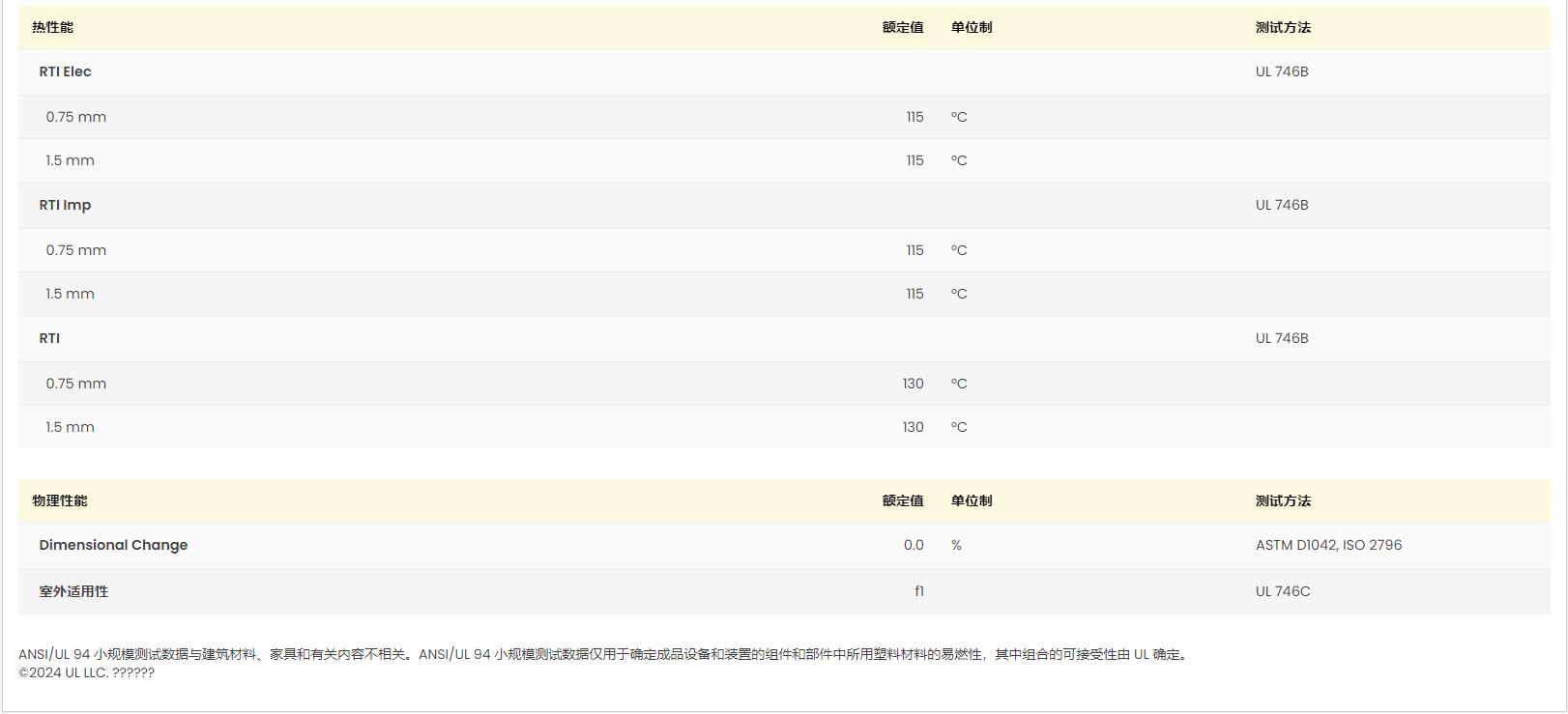

| RTI Elec | UL 746B | |||
| 0.40 mm | 110 | -- | ℃ | |
| 0.75 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.40 mm | 115 | -- | ℃ | |
| 0.75 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.75 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |

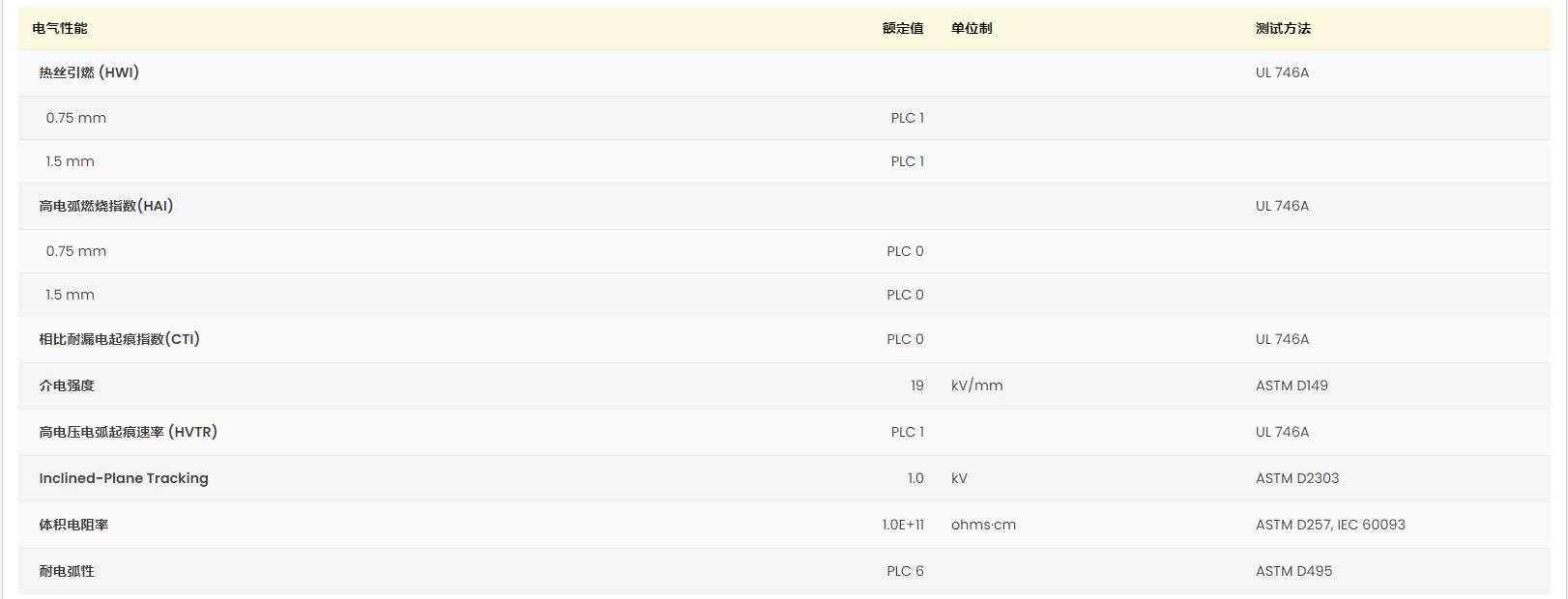

| 電氣性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電強度 | 33 | 30 | kV/mm | IEC 60243-1 |
| 介電常數(1MHz) | 3.60 | 5.00 | IEC 60250 | |
| 耗散因數(1MHz) | 0.020 | 0.20 | IEC 60250 | |
| 漏電起痕指數 | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | |||
| 0.75 mm | V-0 | -- | ||
| 1.5 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.050 | % | ||
| 加工（熔體）溫度 | 285 到 300 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
