Ultramid® A3X2G5
聚酰胺66(尼龍66)PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3X2G5 is a 25% glass fiber reinforced injection molding PA66 grade with improved flame retardance and enhanced long-term performance. Flame retardant based on red phosphorus; outstanding mechanical and electrical properties.

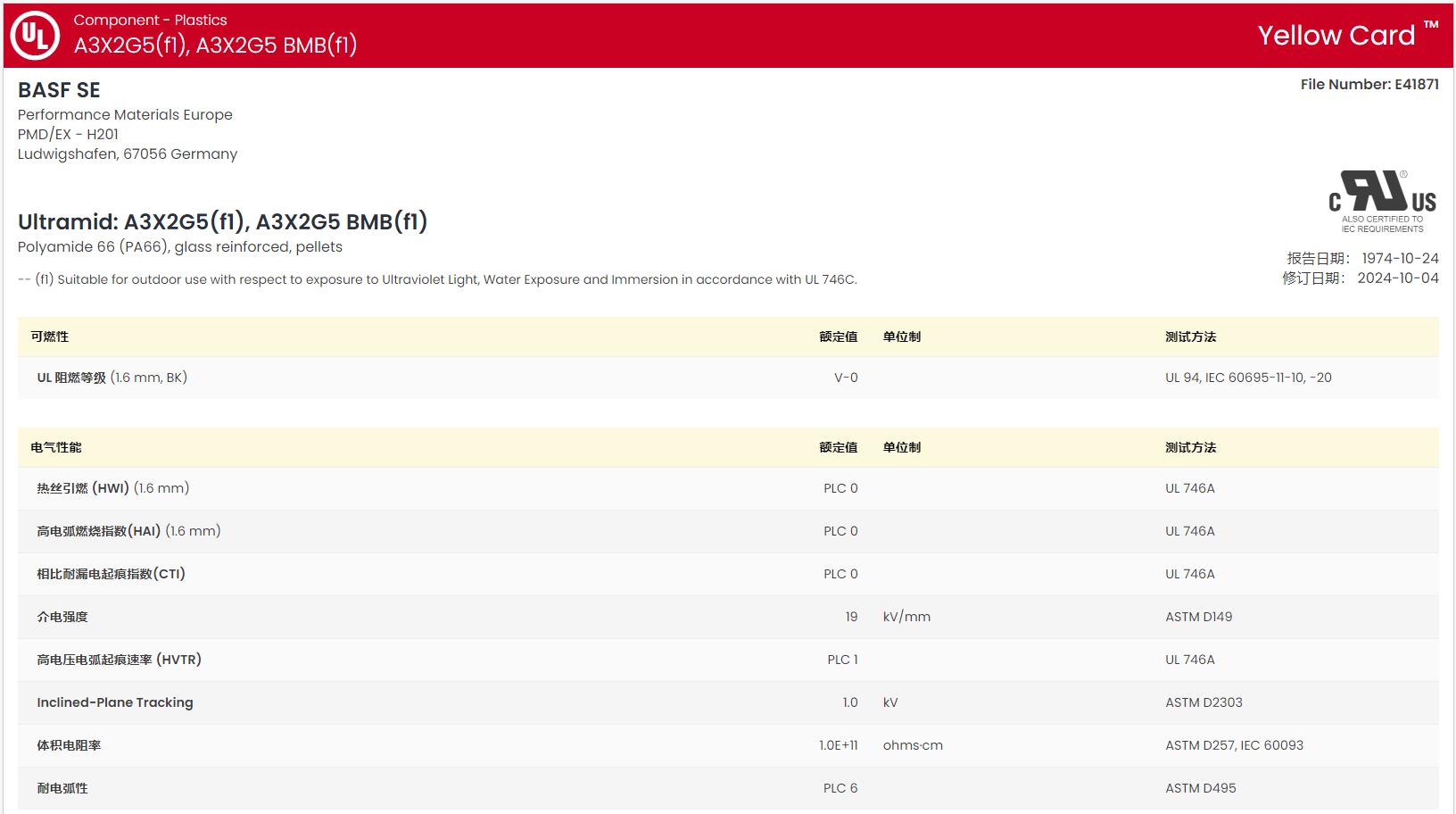

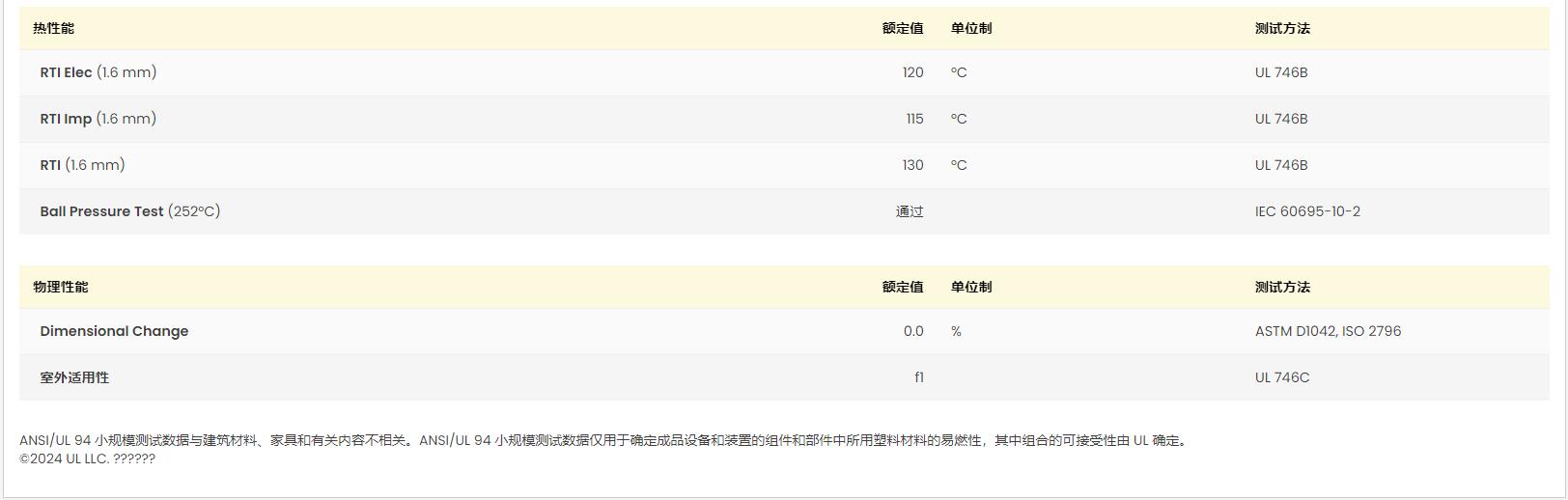

黃卡號碼：E36632-531634、E41871-100497758、E41871-233750
增強材料：玻璃纖維25%增強
含添加劑：阻燃劑[Red phosphorus]
材料特性：良好的電氣性能、耐油、阻燃
加工方法：粒子注射成型
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A3X2G5加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度/比重 | 1.34 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 40 | -- | cm³/10min | ISO 1133 |
| 收縮率-流動(3.18 mm) | 0.50 | -- | % | |
| 吸水率 | ||||
| 飽和 | 6.0 | -- | % | ASTM D570 |
| 飽和,23℃ | 6.0 | -- | % | ISO 62 |
| 平衡,50% RH | 1.4 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 1.4 | -- | % | ISO 62 |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 8500 | 6000 | MPa | ISO 527-1 |
| 抗張強度 | ||||
| 斷裂,23℃ | 138 | -- | MPa | ASTM D638 |
| 斷裂,-40℃ | 196 | -- | MPa | ISO 527-2 |
| 斷裂,23℃ | 140 | 100 | MPa | ISO 527-2 |
| 伸長率 | ||||
| 斷裂,23℃ | 3.0 | -- | % | ASTM D638 |
| 斷裂,-40℃ | 3.5 | -- | % | ISO 527-2 |
| 斷裂,23℃ | 3.0 | 4.5 | % | ISO 527-2 |
| 彎曲模量(23℃) | 7100 | -- | MPa | ASTM D790 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | |||
| -30℃ | 10 | -- | kJ/m² | |
| 23℃ | 13 | 17 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | |||
| -30℃ | 60 | 65 | kJ/m² | |
| 23℃ | 65 | 70 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ASTM D256 | |||
| -40℃ | 64 | -- | J/m | |
| 23℃ | 75 | -- | J/m | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 238 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 260 | -- | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù) | ||||
| 流動 | 2.0E-5 | -- | cm/cm/℃ | ASTM E831 |
| 流動 | 3.0E-5 | -- | cm/cm/℃ | |
| 垂直 | 7.0E-5 | -- | cm/cm/℃ | |
| RTI Elec | UL 746B | |||
| 0.60 mm | 110 | -- | ℃ | |
| 0.8 mm | 120 | -- | ℃ | |
| 1.5 mm | 120 | -- | ℃ | |
| 3.0 mm | 120 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.60 mm | 115 | -- | ℃ | |
| 0.8 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.8 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 體積電阻率 | ||||
| 1.50 mm | 1.0E+15 | 1.0E+12 | ohms·cm | ASTM D257 |
| -- | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電強度 | 33 | 30 | kV/mm | IEC 60243-1 |
| 介電常數(shù)(1 MHz) | 3.70 | 5.00 | IEC 60250 | |
| 耗散因數(shù)(1 MHz) | 0.020 | 0.10 | IEC 60250 | |
| 漏電起痕指數(shù) | 550 | 550 | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | |||
| 0.60 mm | HB | -- | ||
| 0.8 mm | V-0 | -- | ||
| 1.5 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.050 | % | ||
| 加工（熔體）溫度 | 285 到 300 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
