Ultramid® A3X2G10
聚酰胺66(尼龍66)PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
A glass fibre reinforced injection moulding grade with improved flame retardance. Flame retardant based on red phosphorus; giving outstanding electrical properties and very high stiffness and strength.

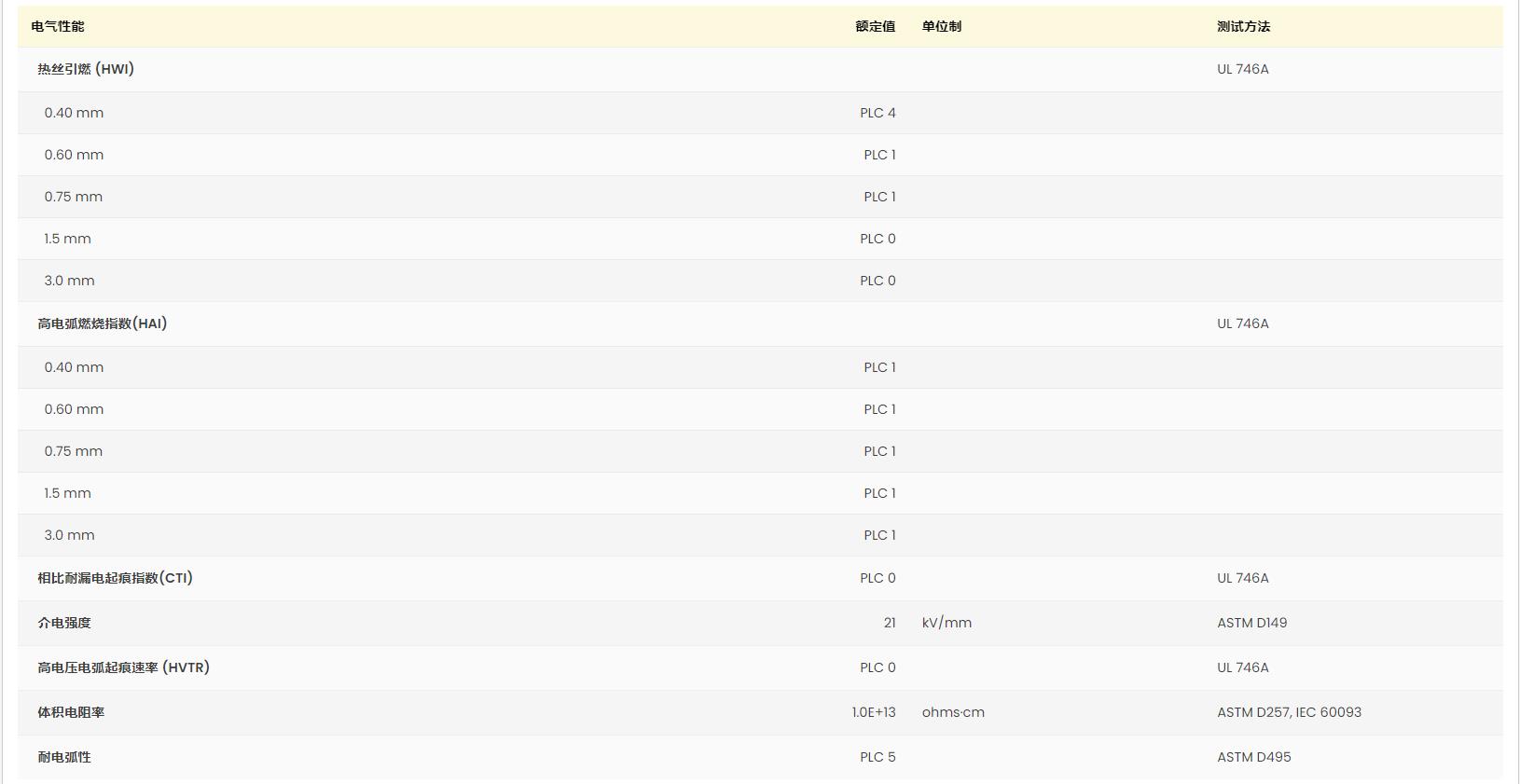

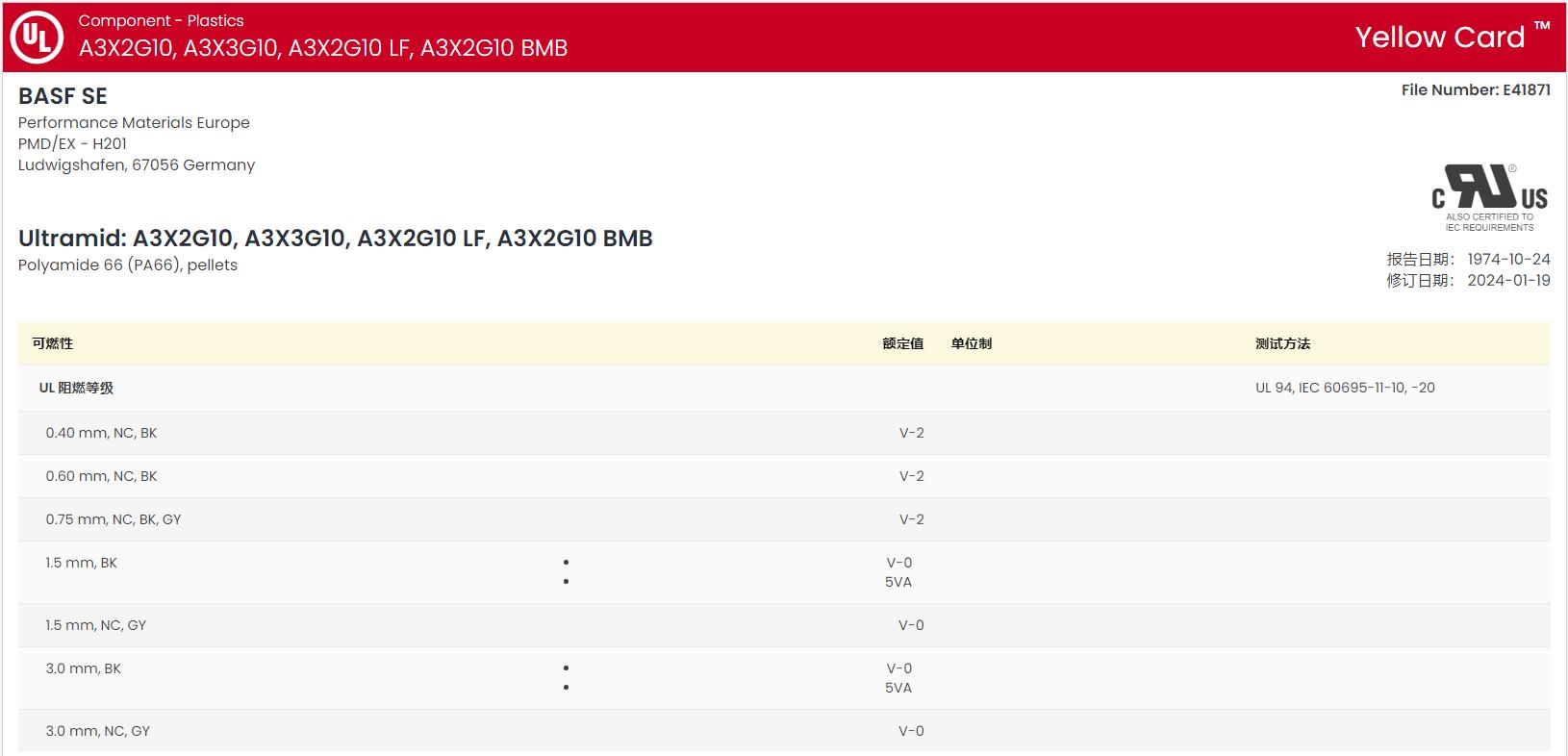

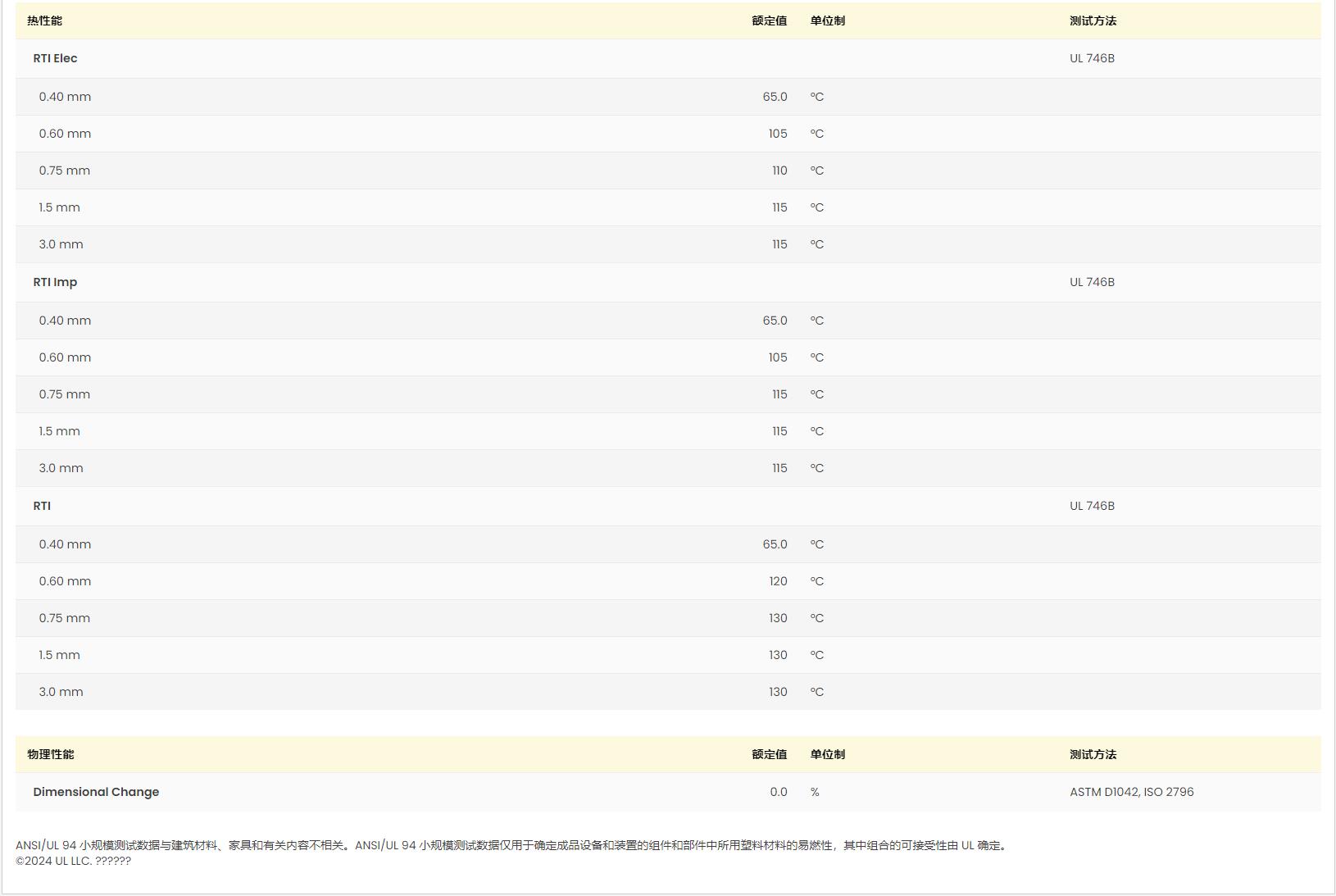

黃卡號碼：E41871-233749
增強材料：玻璃纖維50%增強
含添加劑：阻燃劑
材料特性：高剛性、高強度、良好的電氣性能、耐油、阻燃
加工方法：粒子注射成型
供貨地區(qū)：歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A3X2G10加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.60 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 25 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 3.7 到 4.3 | -- | % | |
| 平衡,23℃,50% RH | 0.70 到 1.1 | -- | % | |
| 粘數(shù)(96% H2SO4) | 140 | -- | cm³/g | ISO 307 |
| 模具收縮性-constrained1 | 0.40 | -- | % | |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 16000 | 12000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 180 | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.0 | 3.0 | % | ISO 527-2 |
| 拉伸蠕變模量2(1000 hr) | -- | 5400 | MPa | ISO 899-1 |
| 彎曲模量 | 13000 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179/1eA | |||
| -30℃ | 11 | -- | kJ/m² | |
| 23℃ | 13 | 16 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179/1eU | |||
| -30℃ | 50 | -- | kJ/m² | |
| 23℃ | 55 | 55 | kJ/m² | |
| 懸壁梁缺口沖擊強度(23℃) | 14 | 20 | kJ/m² | ISO 180/A |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 260 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù) | ISO 11359-2 | |||
| 流動:23 到 80℃ | 1.5E-5到2.0E-5 | -- | cm/cm/℃ | |
| 垂直:23 到 80℃ | 4.0E-5到5.0E-5 | -- | cm/cm/℃ | |
| 比熱 | 1300 | -- | J/kg/℃ | |
| 導(dǎo)熱系數(shù) | 0.35 | -- | W/m/K | DIN 52612 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 145 | -- | ℃ | |
| --4 | 125 | -- | ℃ | |
| 最高使用溫度-short cycle operation | 220 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電強度5 | 33 | 30 | kV/mm | IEC 60243-1 |
| 相對電容率(1 MHz) | 3.6 | 5.00 | IEC 60250 | |
| 耗散因數(shù)(1 MHz) | 0.020 | -- | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案 A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 灼熱絲易燃指數(shù)(1.0 mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 極限氧指數(shù) | 27 | -- | % | ISO 4589-2 |
| 煙霧密度 | 180 | -- | ISO 5659-2 | |
| 煙霧毒性-CIT NLP acc.to CEN/TS 45545-2 | 0.36 | -- | NF X70-100 | |
| 補充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA66-GF50 FR | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 到 100 | ℃ | ||
| 干燥時間 | 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 295 | ℃ | ||
| 料筒中部溫度 | 295 | ℃ | ||
| 料筒前部溫度 | 295 | ℃ | ||
| 射嘴溫度 | 295 | ℃ | ||
| 加工（熔體）溫度 | 290 到 300 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 備注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM=320℃ (unreinforced) or 330℃ (reinforced),TW=80℃ 2strain <= 0.5%,23℃ 35000 h 420000 h 560*60*1 mm³ |
||||
