Ultramid® A3WG7
聚酰胺 66 (尼龍66)PA66
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid A3WG7 is a 35% glass fiber reinforced and heat resistance injection molding PA66 grade for machinery for industrial items.
Applications
Typical applications include gear wheels, solenoid valve housings, cable attachments, automotive fuel distributors and components for automotive gear shift.
黃卡號(hào)碼:E36632-531633、E41871-233746、E41871-101468836
增強(qiáng)材料:玻璃纖維35%增強(qiáng)
材料特性:耐熱良好、耐油
材料用途:齒輪、工業(yè)應(yīng)用、汽車(chē)領(lǐng)域的應(yīng)用、外殼
加工方法:粒子注射成型
供貨地區(qū):歐洲、亞太地區(qū)、北美洲
中國(guó)代理:蘇州希普能工程塑料
Ultramid® A3WG7 加工參數(shù)表
物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
密度/比重 | 1.41 | -- | g/cm³ | ASTM D792,ISO 1183 |
熔融體積流量(MVR)(275℃/5.0 kg) | 40 | -- | cm³/10min | ISO 1133 |
收縮率-流動(dòng)(3.18 mm) | 0.50 | -- | % | |
吸水率 | ||||
飽和 | 5.0 | -- | % | ASTM D570 |
飽和,23℃ | 5.0 | -- | % | ISO 62 |
平衡,50% RH | 1.6 | -- | % | ASTM D570 |
平衡,23℃,50% RH | 1.6 | -- | % | ISO 62 |
機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
拉伸模量(23℃) | 11500 | 8500 | MPa | ISO 527-1 |
抗張強(qiáng)度 | ||||
斷裂,23℃ | 217 | -- | MPa | ASTM D638 |
斷裂,23℃ | 210 | 150 | MPa | ISO 527-2 |
斷裂,80℃ | 125 | 93.0 | MPa | ISO 527-2 |
斷裂,120℃ | 102 | 77.0 | MPa | ISO 527-2 |
伸長(zhǎng)率 | ||||
斷裂,23℃ | 3.0 | -- | % | ASTM D638 |
斷裂,23℃ | 3.0 | 5.0 | % | ISO 527-2 |
斷裂,80℃ | 6.8 | 6.1 | % | ISO 527-2 |
斷裂,120℃ | 7.5 | 6.1 | % | ISO 527-2 |
彎曲模量 | ||||
23℃ | 10700 | -- | MPa | ASTM D790 |
23℃ | 10000 | 8480 | MPa | ISO 178 |
沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
-30℃ | 12 | -- | kJ/m² | |
23℃ | 14 | 22 | kJ/m² | |
簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
-30℃ | 75 | -- | kJ/m² | |
23℃ | 95 | 110 | kJ/m² | |
懸壁梁缺口沖擊強(qiáng)度 | ||||
-40℃ | 91 | -- | J/m | ASTM D256 |
23℃ | 120 | -- | J/m | ASTM D256 |
23℃ | 14 | -- | kJ/m² | ISO 180 |
熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
載荷下熱變形溫度 | ||||
0.45 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/B |
1.8 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/A |
熔融峰值溫度 | 260 | -- | ℃ | ASTM D3418,ISO 3146 |
線形熱膨脹系數(shù) | ||||
流動(dòng) | 1.0E-5 | -- | cm/cm/℃ | ASTM E831 |
流動(dòng) | 1.7E-5 | -- | cm/cm/℃ | |
垂直 | 6.5E-5 | -- | cm/cm/℃ | |

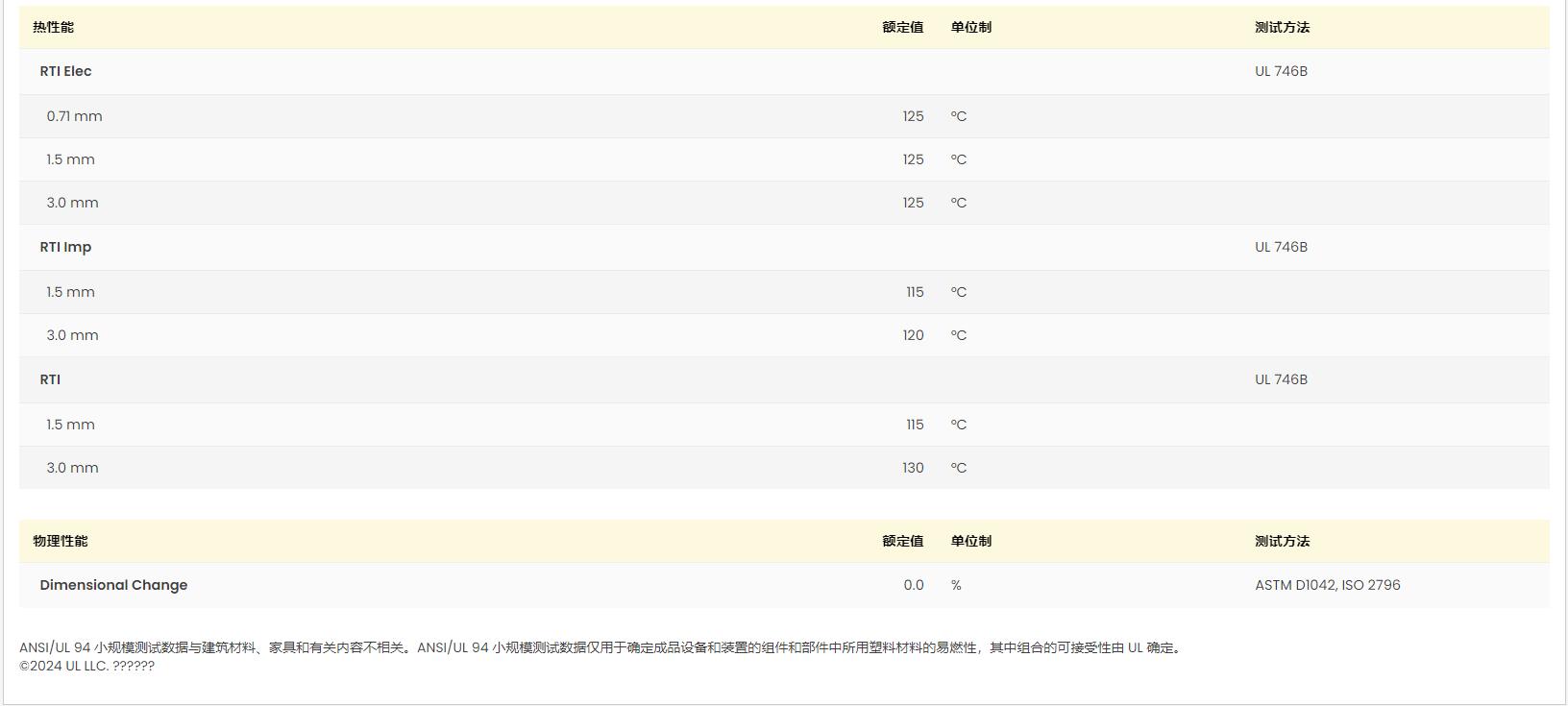

RTI Elec | UL 746B | |||
0.71 mm | 125 | -- | ℃ | |
1.5 mm | 125 | -- | ℃ | |
3.0 mm | 125 | -- | ℃ | |
RTI Imp | UL 746B | |||
1.5 mm | 115 | -- | ℃ | |
3.0 mm | 120 | -- | ℃ | |
RTI | UL 746B | |||
1.5 mm | 115 | -- | ℃ | |
3.0 mm | 130 | -- | ℃ | |

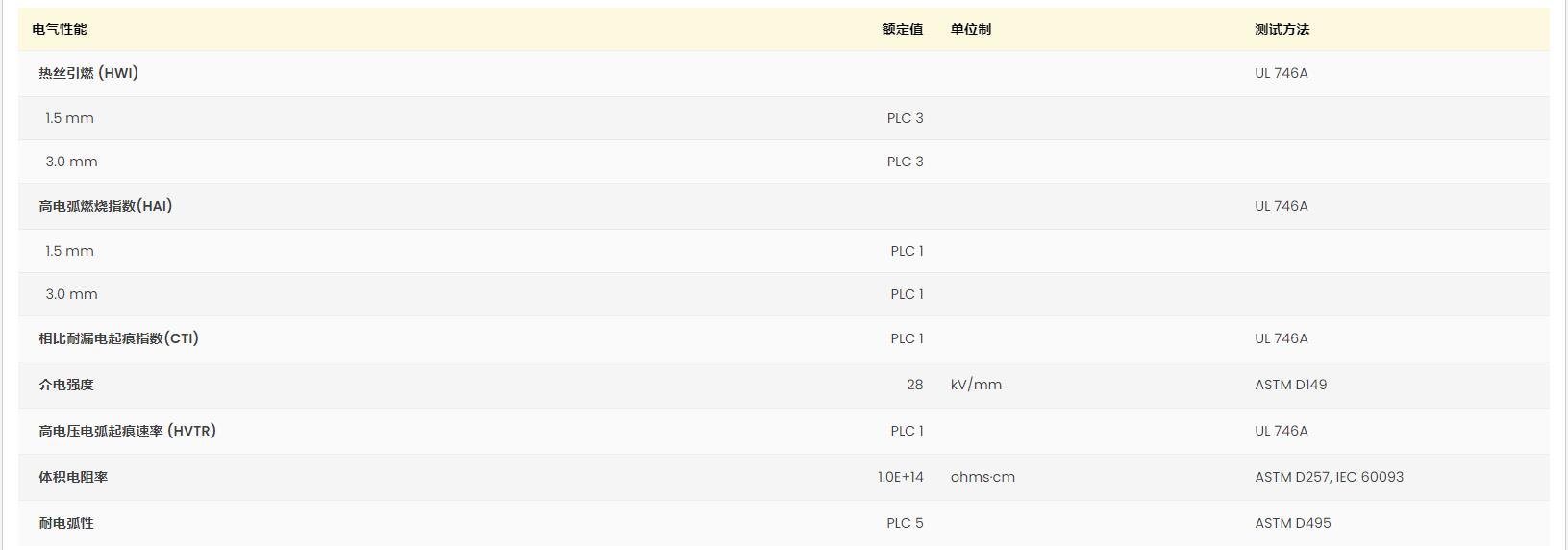

電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
體積電阻率 | ||||
1.50 mm | 1.0E+15 | 1.0E+13 | ohms·cm | ASTM D257 |
-- | 1.0E+15 | 1.0E+13 | ohms·cm | IEC 60093 |
介電常數(shù)(1 MHz) | 3.50 | 5.70 | IEC 60250 | |
耗散因數(shù) | IEC 60250 | |||
100 Hz | 0.020 | 0.30 | ||
1 MHz | 0.020 | 0.30 | ||
漏電起痕指數(shù) | 450 | 450 | V | IEC 60112 |
可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
UL 阻燃等級(jí) | UL 94 | |||
0.71 mm | HB | -- | ||
1.5 mm | HB | -- | ||
3.0 mm | HB | -- | ||
注射 | 干燥 | 單位制 | ||
干燥溫度 | 80 | ℃ | ||
干燥時(shí)間 | 2.0 到 4.0 | hr | ||
建議的最大水分含量 | 0.15 | % | ||
加工(熔體)溫度 | 280 到 305 | ℃ | ||
模具溫度 | 80 到 90 | ℃ | ||
注塑壓力 | 3.50 到 12.5 | MPa | ||
注射速度 | 快速 |
