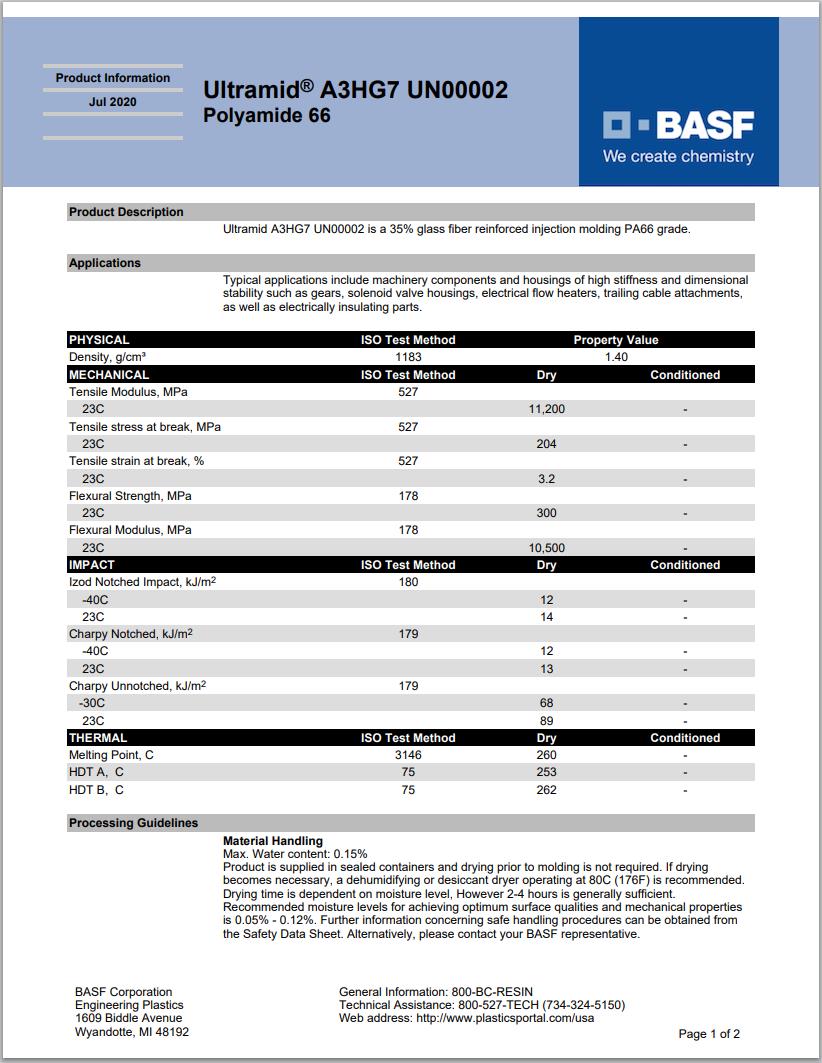

Ultramid® A3HG7 UN00002
聚酰胺 66 (尼龍66)PA66
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid A3HG7 UN00002 is a 35% glass fiber reinforced injection molding PA66 grade.
Applications
Typical applications include machinery components and housings of high stiffness and dimensional stability such as gears, solenoid valve housings, electrical flow heaters, trailing cable attachments, as well as electrically insulating parts.
增強(qiáng)材料:玻璃纖維35%增強(qiáng)
材料特性:高剛性、絕緣、High Dimensional Stability
材料用途:齒輪、電子絕緣、機(jī)器/機(jī)械部件、外殼
加工方法:粒子注射成型
供貨地區(qū):北美洲、歐洲、亞太地區(qū)
中國(guó)代理:蘇州希普能工程塑料
Ultramid® A3HG7 UN00002 加工參數(shù)表
物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
密度 | 1.40 | g/cm³ | ISO 1183 |
機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
拉伸模量(23℃) | 11200 | MPa | ISO 527-1 |
拉伸應(yīng)力(斷裂,23℃) | 204 | MPa | ISO 527-2 |
拉伸應(yīng)變(斷裂,23℃) | 3.2 | % | ISO 527-2 |
彎曲模量(23℃) | 10500 | MPa | ISO 178 |
彎曲應(yīng)力(23℃) | 300 | MPa | ISO 178 |
沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
-40℃ | 12 | kJ/m² | |
23℃ | 13 | kJ/m² | |
簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | ||
-30℃ | 68 | kJ/m² | |
23℃ | 89 | kJ/m² | |
懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | ||
-40℃ | 12 | kJ/m² | |
23℃ | 14 | kJ/m² | |
熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
載荷下熱變形溫度 | |||
0.45 MPa,未退火 | 262 | ℃ | ISO 75-2/B |
1.8 MPa,未退火 | 253 | ℃ | ISO 75-2/A |
溶融溫度(DSC) | 260 | ℃ | ISO 3146 |
注射 | 額定值 | 單位制 | |
干燥溫度 | 80 | ℃ | |
干燥時(shí)間 | 2.0 到 4.0 | hr | |
建議的最大水分含量 | 0.15 | % | |
加工(熔體)溫度 | 280 到 305 | ℃ | |
模具溫度 | 80 到 90 | ℃ | |
注塑壓力 | 3.50 到 12.5 | MPa | |
注射速度 | 快速 |
