Ultramid® A3HG6 HR BK23591
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3HG6 HR BK23591 is a 30% glass reinforced, pigmented black, injection molding PA66 grade. It offers good resistance to hydrolysis.
Applications
Typical applications include automotive radiator mounting frame.

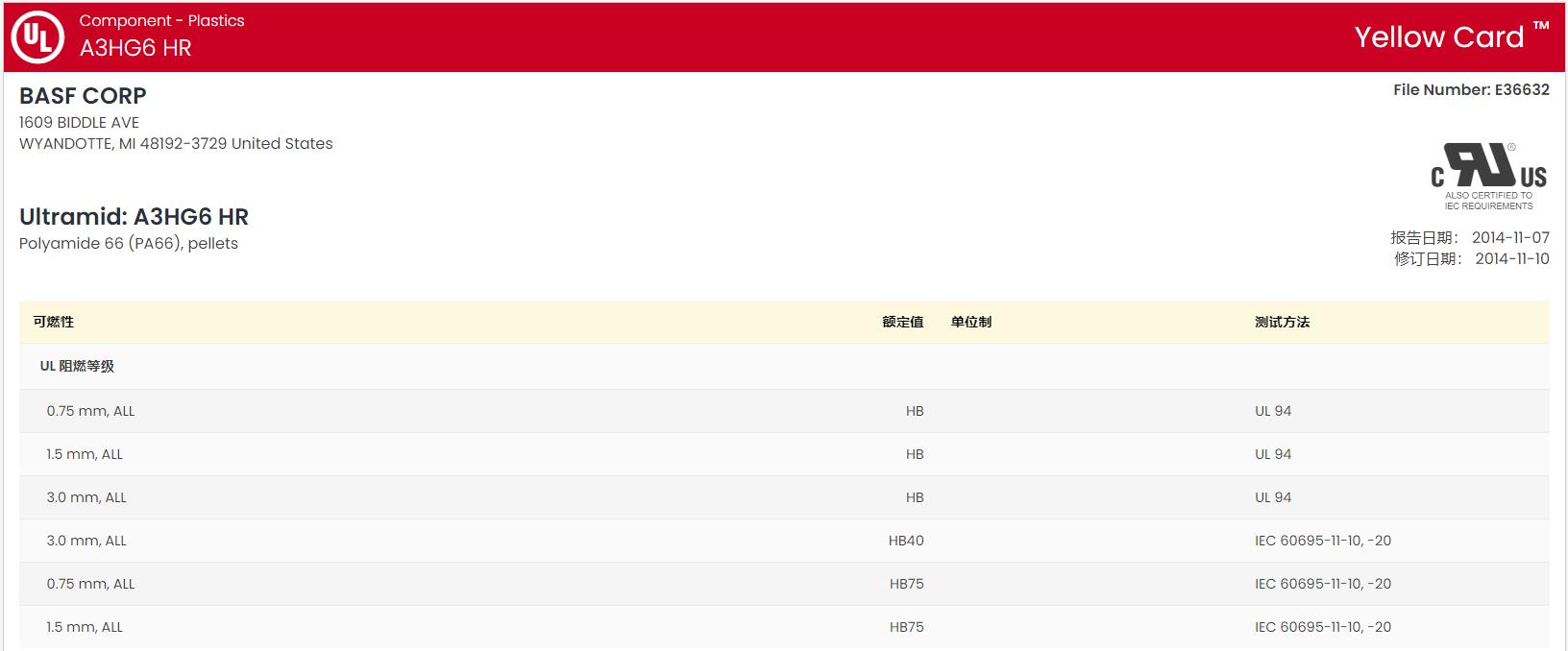

黃卡號(hào)碼：E36632-102062539
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
材料特性：耐水解、耐油
材料用途：汽車領(lǐng)域的應(yīng)用、汽車的發(fā)動(dòng)機(jī)罩下的零件
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A3HG6 HR BK23591 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.37 | -- | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 25 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 5.5 | -- | % | |
| 平衡,23℃,50% RH | 1.7 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 10000 | 6800 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | ISO 527-2 | |||
| 斷裂,-40℃ | 240 | 231 | MPa | |
| 斷裂,23℃ | 190 | 120 | MPa | |
| 拉伸應(yīng)變 | ISO 527-2 | |||
| 斷裂,-40℃ | 3.1 | 3.0 | % | |
| 斷裂,23℃ | 3.2 | 5.4 | % | |
| 彎曲模量(23℃) | 8700 | 5800 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 275 | 200 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 9.0 | -- | kJ/m² | |
| 23℃ | 11 | 16 | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 65 | -- | kJ/m² | |
| 23℃ | 80 | 90 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | |||
| -30℃ | 9.0 | -- | kJ/m² | |
| 23℃ | 13 | 20 | kJ/m² | |
| 硬度 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 球壓硬度 | 225 | 175 | MPa | ISO 2039-1 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù) | ||||
| 流動(dòng) | 2.5E-5 | -- | cm/cm/℃ | |
| 垂直 | 6.5E-5 | -- | cm/cm/℃ | |

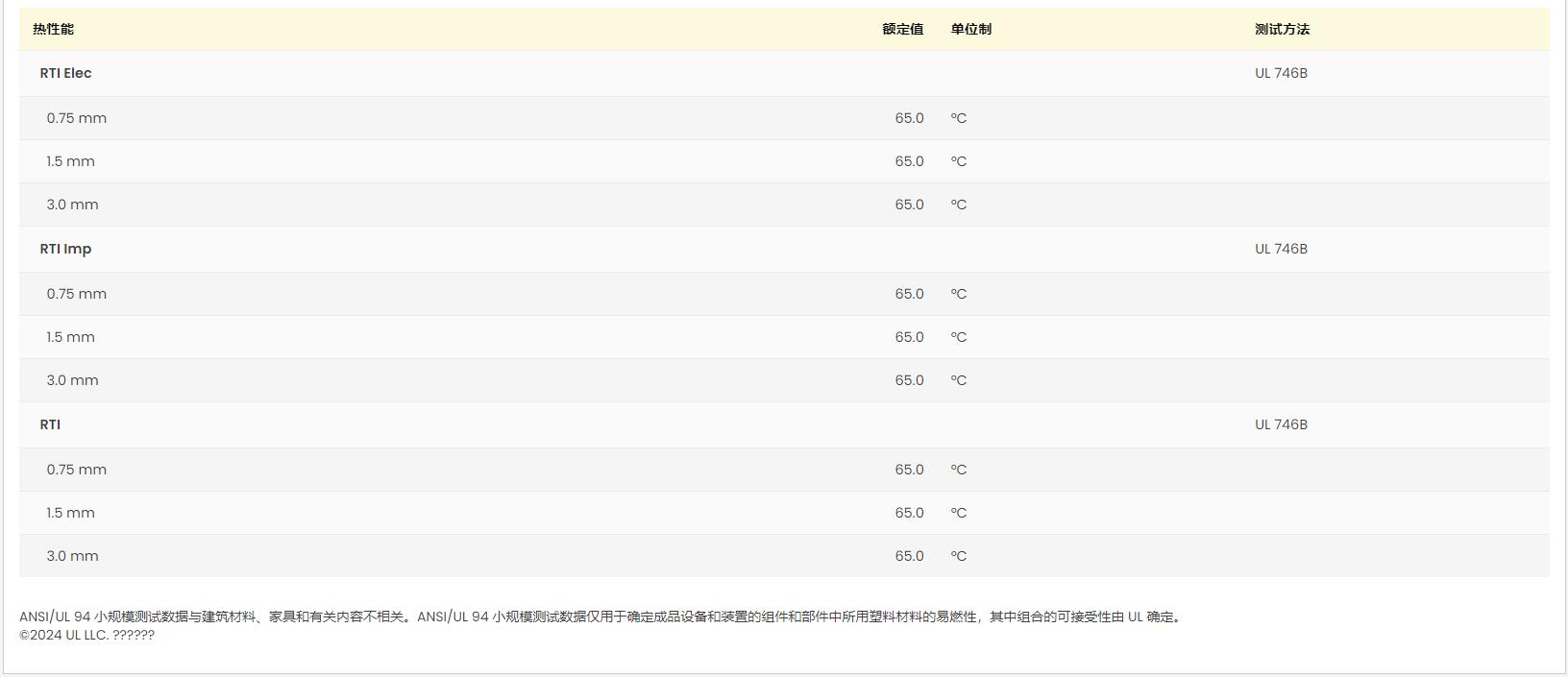

| RTI Elec(1.5 mm) | 65.0 | -- | ℃ | UL 746B |
| RTI Imp(1.5 mm) | 65.0 | -- | ℃ | UL 746B |
| RTI(1.5 mm) | 65.0 | -- | ℃ | UL 746B |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1 MHz) | 3.50 | 5.60 | IEC 60250 | |
| 耗散因數(shù)(100 Hz) | 0.014 | 0.23 | IEC 60250 | |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí)(1.5 mm) | HB | -- | UL 94 | |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 280 到 305 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
