Ultramid® A3HG6 HR
聚酰胺 66 (尼龍66)PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3HG6 HR is a 30% glass reinforced, injection molding PA66 grade. It offers good resistance to hydrolysis.
Applications
Typical applications include automotive radiator mounting frame.

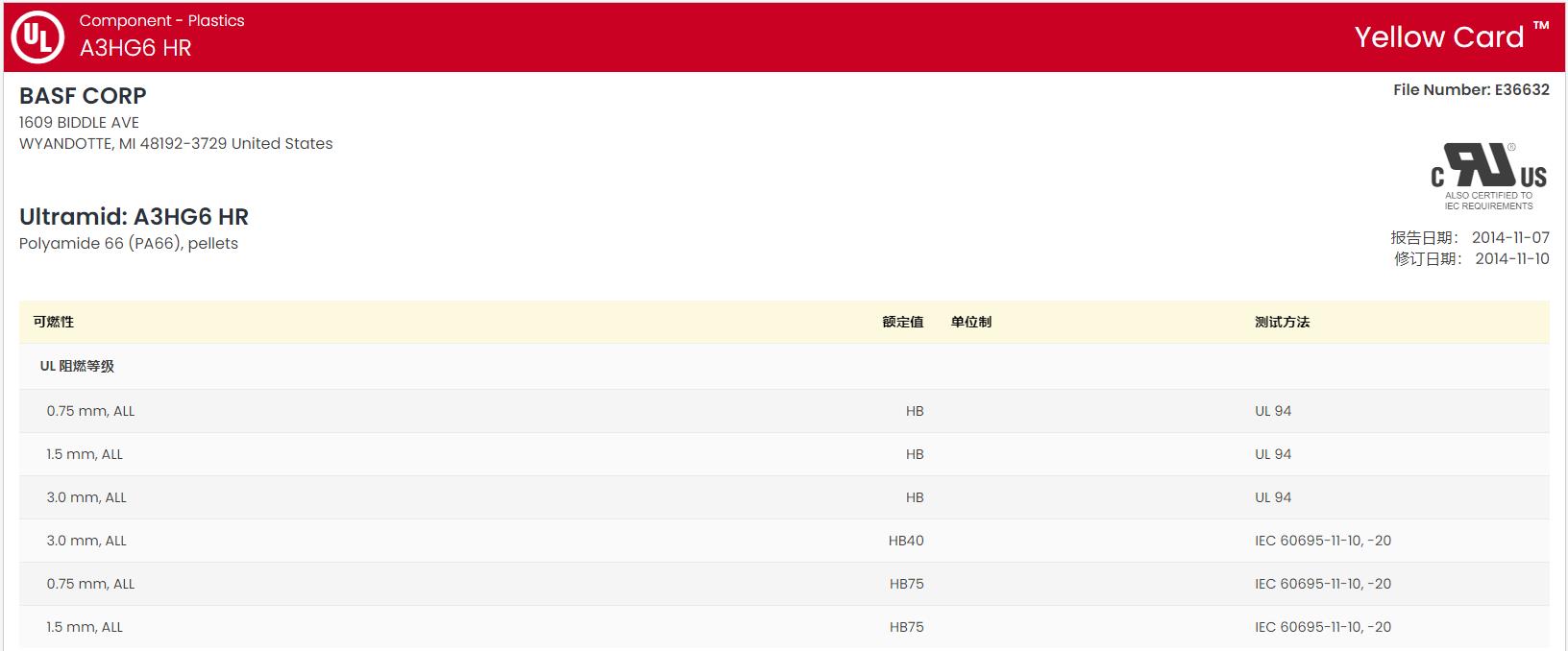

黃卡號(hào)碼:E36632-102062539、E41871-233735
增強(qiáng)材料:玻璃纖維30%增強(qiáng)
材料特性:耐水解、耐油
材料用途:汽車領(lǐng)域的應(yīng)用
加工方法:粒子注射成型
供貨地區(qū):北美洲、歐洲
中國代理:蘇州希普能工程塑料
Ultramid® A3HG6 HR 加工參數(shù)表
物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
密度 | 1.37 | g/cm³ | ISO 1183 |
熔融體積流量(MVR) | 25 | cm³/10min | ISO 1133 |
吸水率 | ISO 62 | ||
飽和,23℃ | 5.5 | % | |
平衡,23℃,50% RH | 1.7 | % | |
機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
拉伸模量(23℃) | 10100 | MPa | ISO 527-1 |
拉伸應(yīng)力(斷裂,23℃) | 188 | MPa | ISO 527-2 |
拉伸應(yīng)變(斷裂,23℃) | 3.3 | % | ISO 527-2 |
彎曲模量(23℃) | 8850 | MPa | ISO 178 |
彎曲應(yīng)力(23℃) | 275 | MPa | ISO 178 |
沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
-30℃ | 9.0 | kJ/m² | |
23℃ | 11 | kJ/m² | |
簡(jiǎn)支梁無缺口沖擊強(qiáng)度 | ISO 179 | ||
-30℃ | 63 | kJ/m² | |
23℃ | 77 | kJ/m² | |
懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | ||
-40℃ | 8.3 | kJ/m² | |
23℃ | 11 | kJ/m² | |
熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
載荷下熱變形溫度(1.8 MPa,未退火) | 249 | ℃ | ISO 75-2/A |
溶融溫度(DSC) | 260 | ℃ | ISO 3146 |
注射 | 額定值 | 單位制 | |
干燥溫度 | 80 | ℃ | |
干燥時(shí)間 | 2.0 到 4.0 | hr | |
建議的最大水分含量 | 0.15 | % | |
加工(熔體)溫度 | 280 到 305 | ℃ | |
模具溫度 | 80 到 90 | ℃ | |
注塑壓力 | 3.50 到 12.5 | MPa | |
注射速度 | 快速 |
