Ultramid® A3EG6 FC
聚酰胺 66 （尼龍66）
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
The BASF Ultramid® FC (Food Contact) grades enable the industry to develop products for food contact applications which are in compliance with multiple regional food contact regulations including FDA, European Food Contact (EU) Nr. 10/2011 and GMP (EC) n°2023/2006.

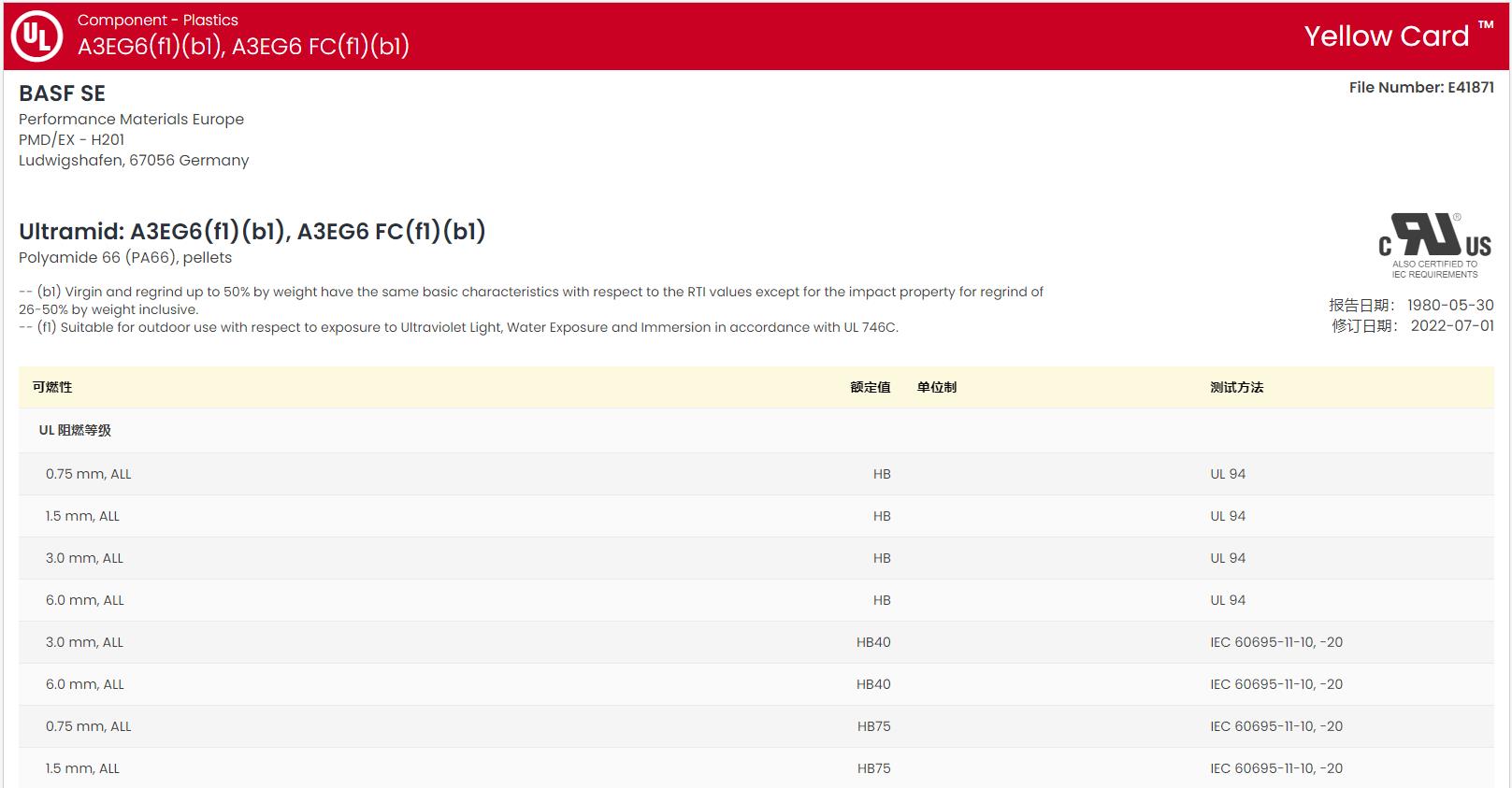

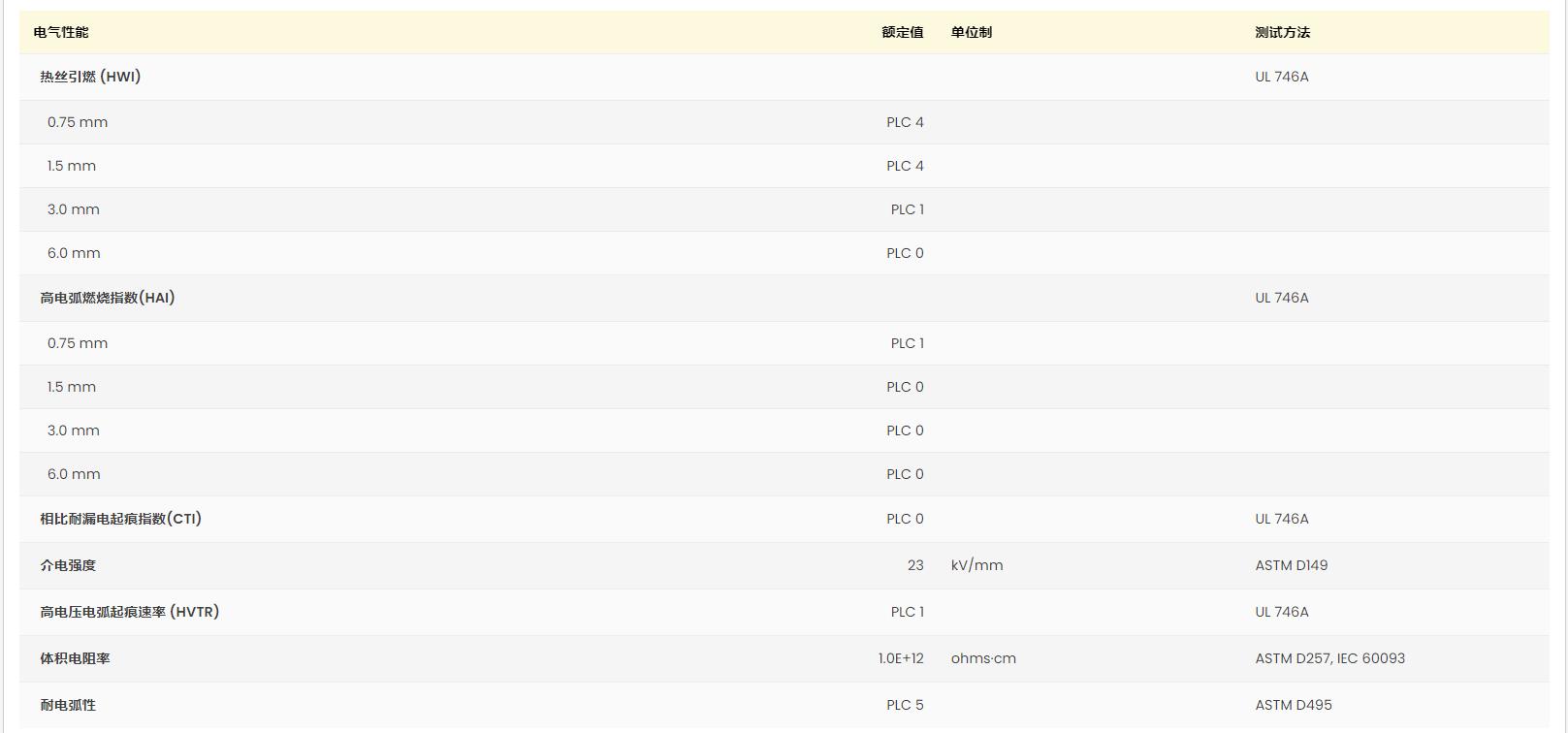

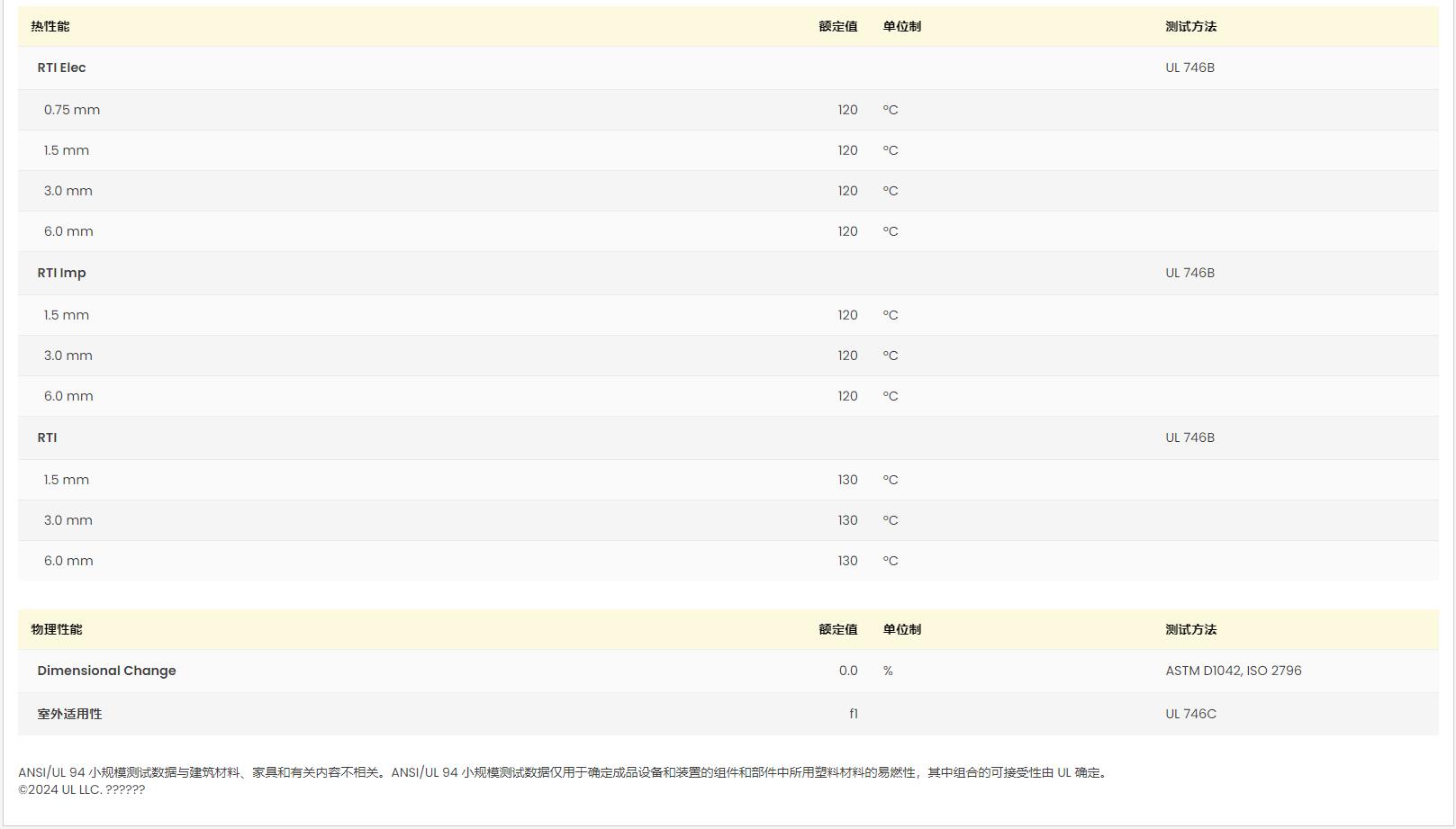

黃卡號碼：E41871-233730
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
材料特性：耐油、食品接觸級
加工方法：粒子注射成型
供貨地區(qū)：亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® A3EG6 FC 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.36 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 40 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 5.2 到 5.8 | -- | % | |
| 平衡,23℃,50% RH | 1.5 到 1.9 | -- | % | |
| 粘數(shù)(96%H2SO4) | 145 | -- | cm³/g | ISO 307 |
| 模具收縮性-constrained1 | 0.55 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 10000 | 7200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 190 | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.0 | 5.0 | % | ISO 527-2 |
| 拉伸蠕變模量2(1000 hr) | -- | 5300 | MPa | ISO 899-1 |
| 彎曲模量 | 8600 | 6500 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 280 | 210 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179/1eA | |||
| -30℃ | 11 | -- | kJ/m² | |
| 23℃ | 13 | 22 | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179/1eU | |||
| -30℃ | 70 | -- | kJ/m² | |
| 23℃ | 85 | 100 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 12 | 16 | kJ/m² | ISO 180/A |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 260 | -- | ℃ | ISO 11357-3 |
| 比熱 | 1500 | -- | J/kg/℃ | |
| 導(dǎo)熱系數(shù) | 0.35 | -- | W/m/K | DIN 52612 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 165 | -- | ℃ | |
| --4 | 135 | -- | ℃ | |
| 最高使用溫度-short cycle operation | 240 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相對電容率(1MHz) | 3.50 | 5.60 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.014 | 0.16 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 550 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 補(bǔ)充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA66-GF30 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 加工（熔體）溫度 | 280 到 300 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 備注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 290℃,TW = 80℃ 2strain <= 0.5%,23℃ 35000 h 420000 h |
||||
