Ultramid® 66 H2 G/25-V0KB1 BK3324
聚酰胺 66 （尼龍66）
德國(guó)巴斯夫-BASF Corporation
Ultramid 66 H2 G/25-V0KB1 BK3324 is a 25% glass reinforced, heat stabilized injection molding grade. It's a V-0 self-extinguishing, based on red phosphorous. It offers good flowability, surface finish and good mechanical properties. It has excellent electrical properties.

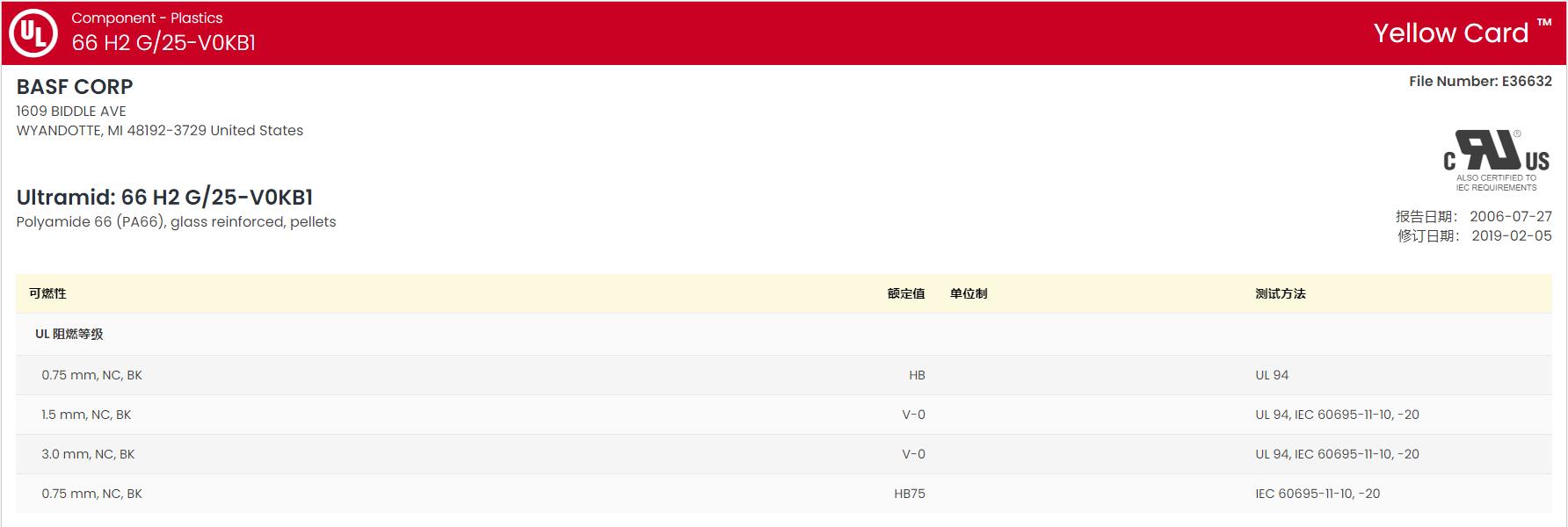

黃卡號(hào)碼：E36632-556445
增強(qiáng)材料：玻璃纖維25%增強(qiáng)
含添加劑：熱穩(wěn)定劑、阻燃性 [Red phosphorous]
材料特性：良好的電氣性能、良好的流動(dòng)性、熱穩(wěn)定、優(yōu)良外觀、自熄、阻燃
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® 66 H2 G/25-V0KB1 BK3324 物性表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.35 | g/cm³ | ISO 1183 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸應(yīng)力(斷裂,23℃) | 135 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 2.5 | % | ISO 527-2 |
| 彎曲模量(23℃) | 7500 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 7.0 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 7.3 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 237 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | ℃ | ISO 3146 |

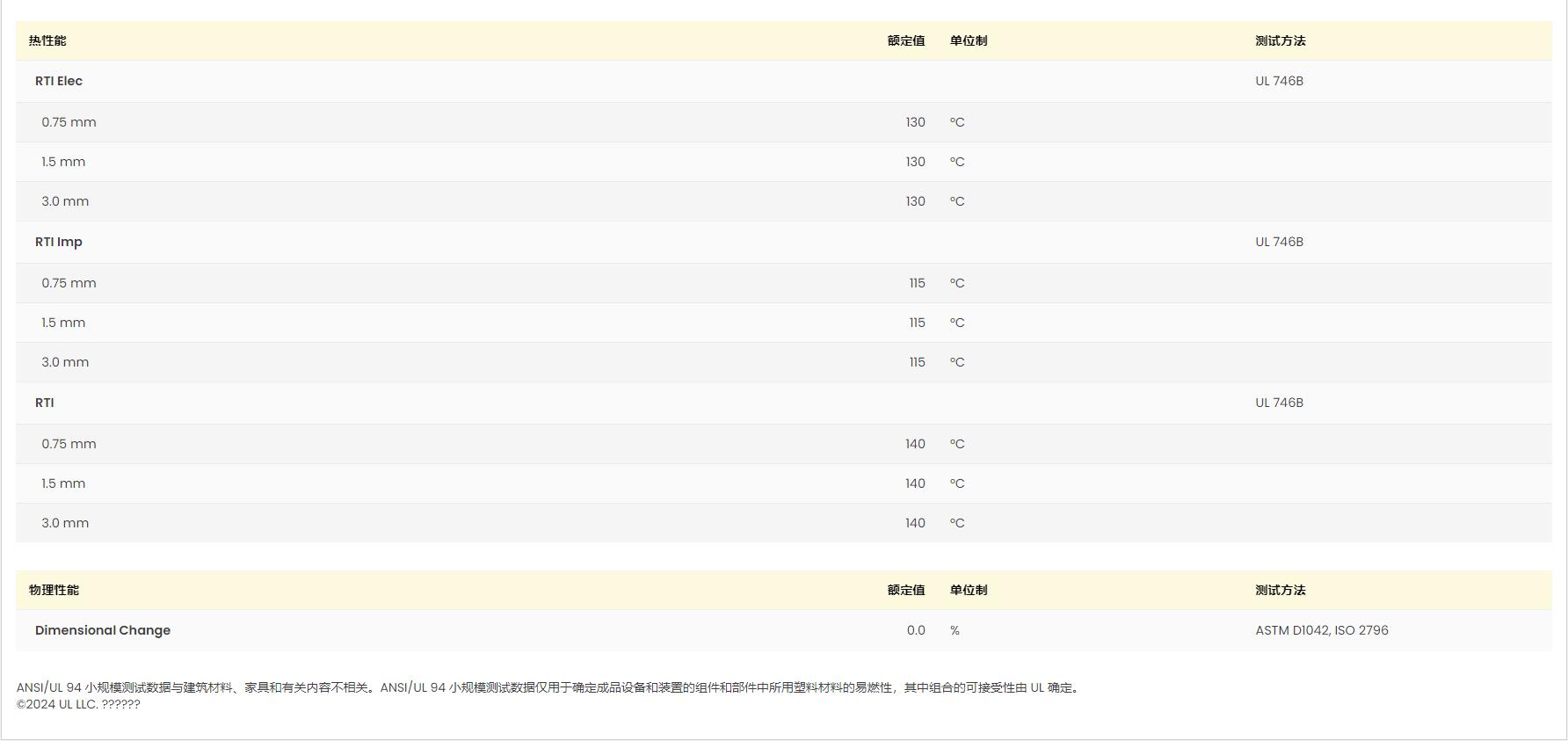

| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 115 | ℃ | |
| 1.5 mm | 115 | ℃ | |
| 3.0 mm | 115 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 140 | ℃ | |
| 1.5 mm | 140 | ℃ | |
| 3.0 mm | 140 | ℃ | |

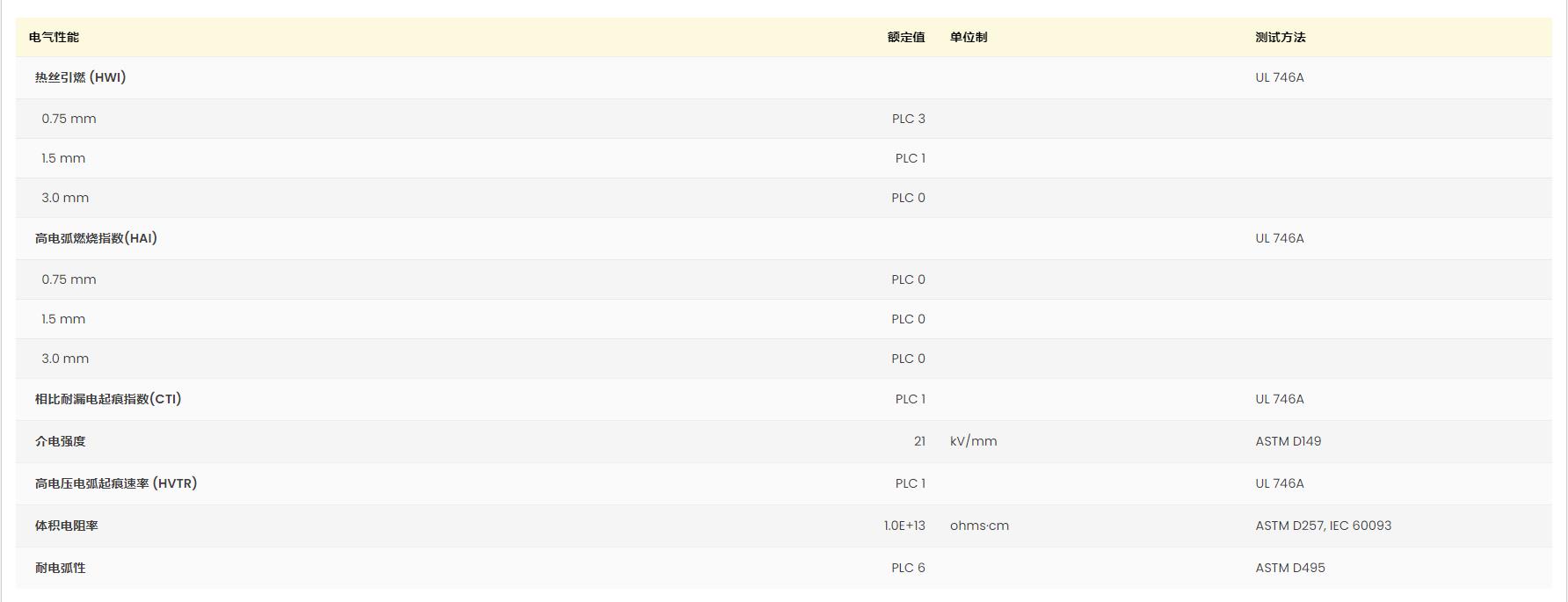

| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 0.75 mm | HB | ||
| 1.5 mm | V-0 | ||
| 3.0 mm | V-0 | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.05 | % | |
| 加工（熔體）溫度 | 285 到 300 | ℃ | |
| 模具溫度 | 80 到 90 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
