Ultramid® 1503-2 NF2004
聚酰胺 66 （尼龍66）
德國(guó)巴斯夫-BASF Corporation
Ultramid 1503-2 NF2004 is a 33% glass reinforced, heat stabilized injection molding PA6/6.

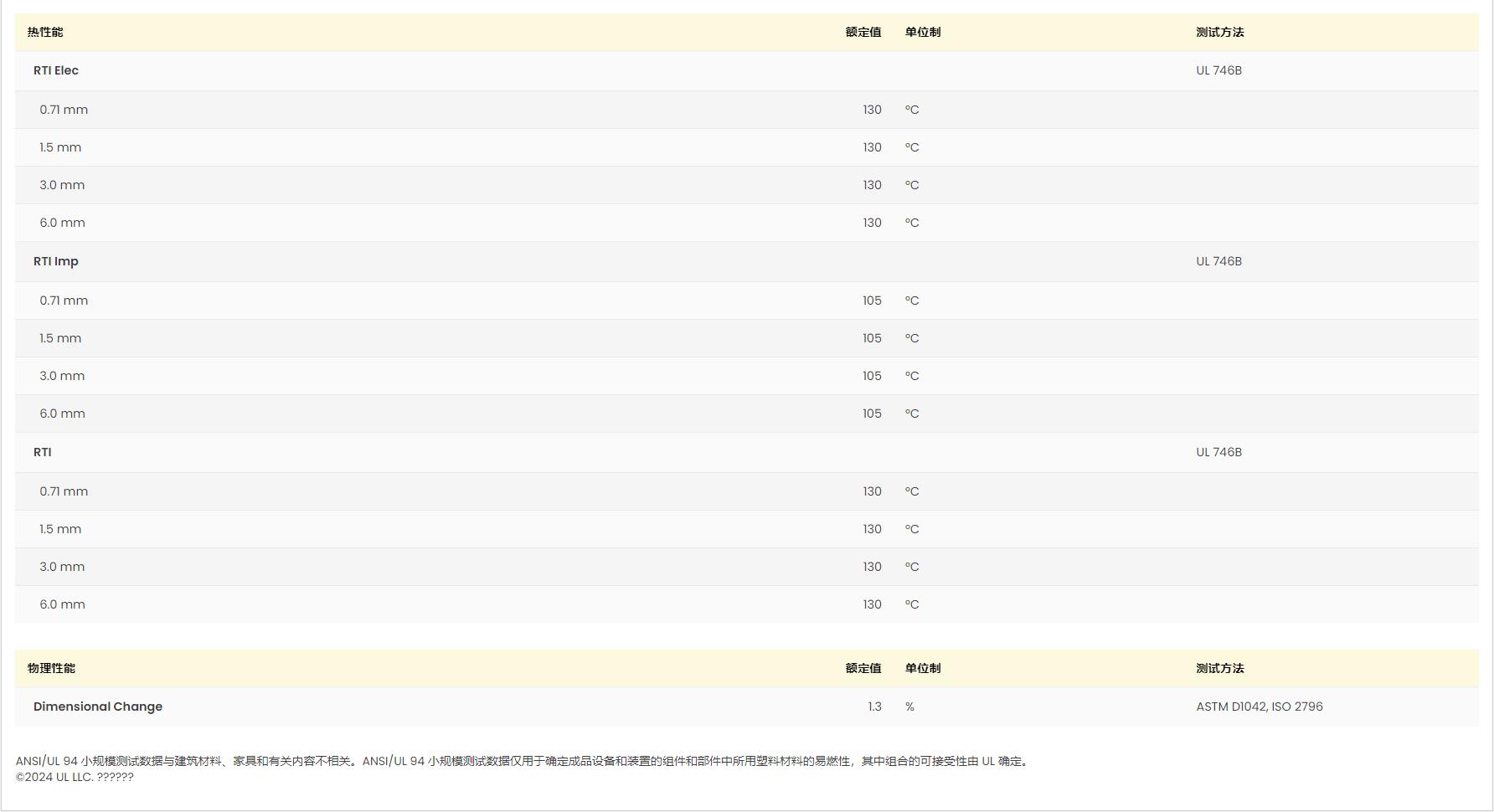

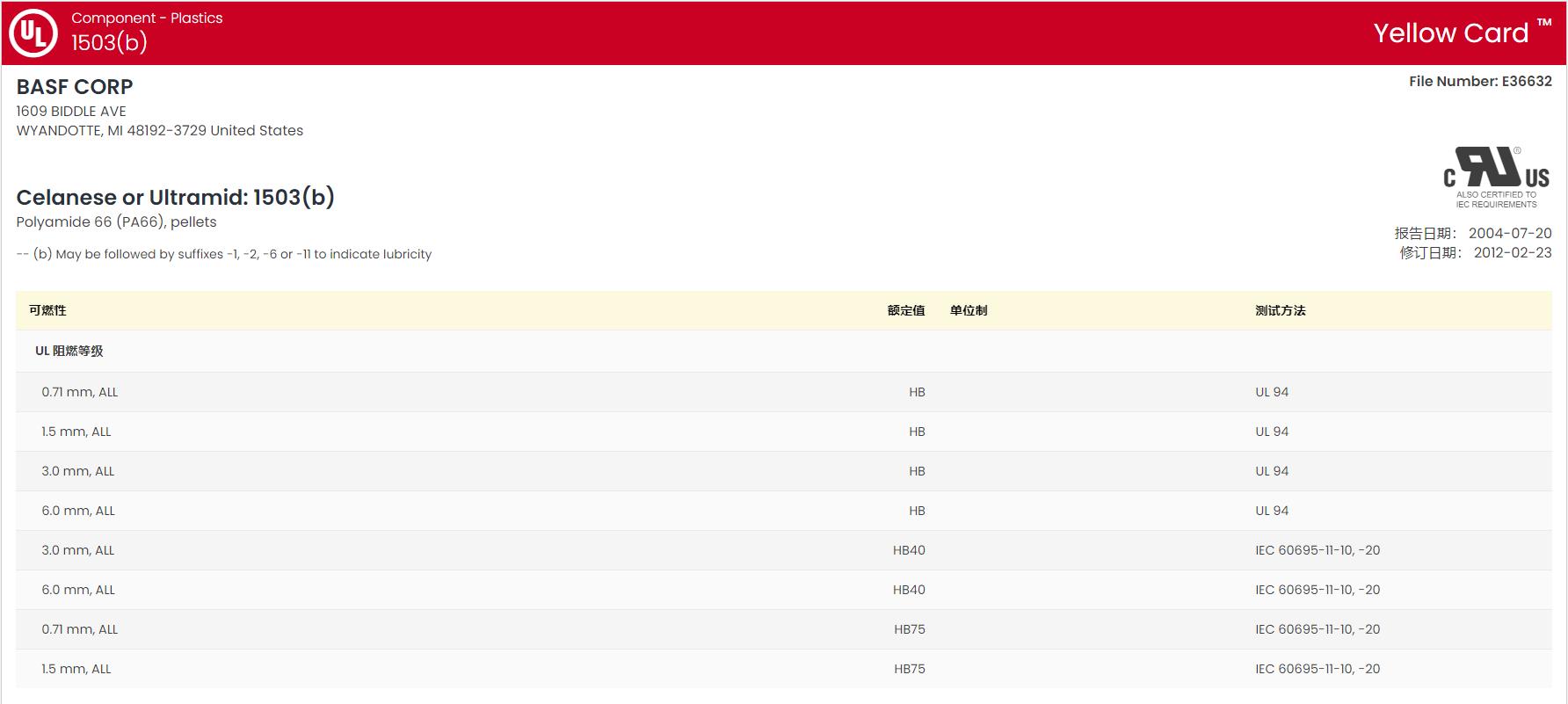

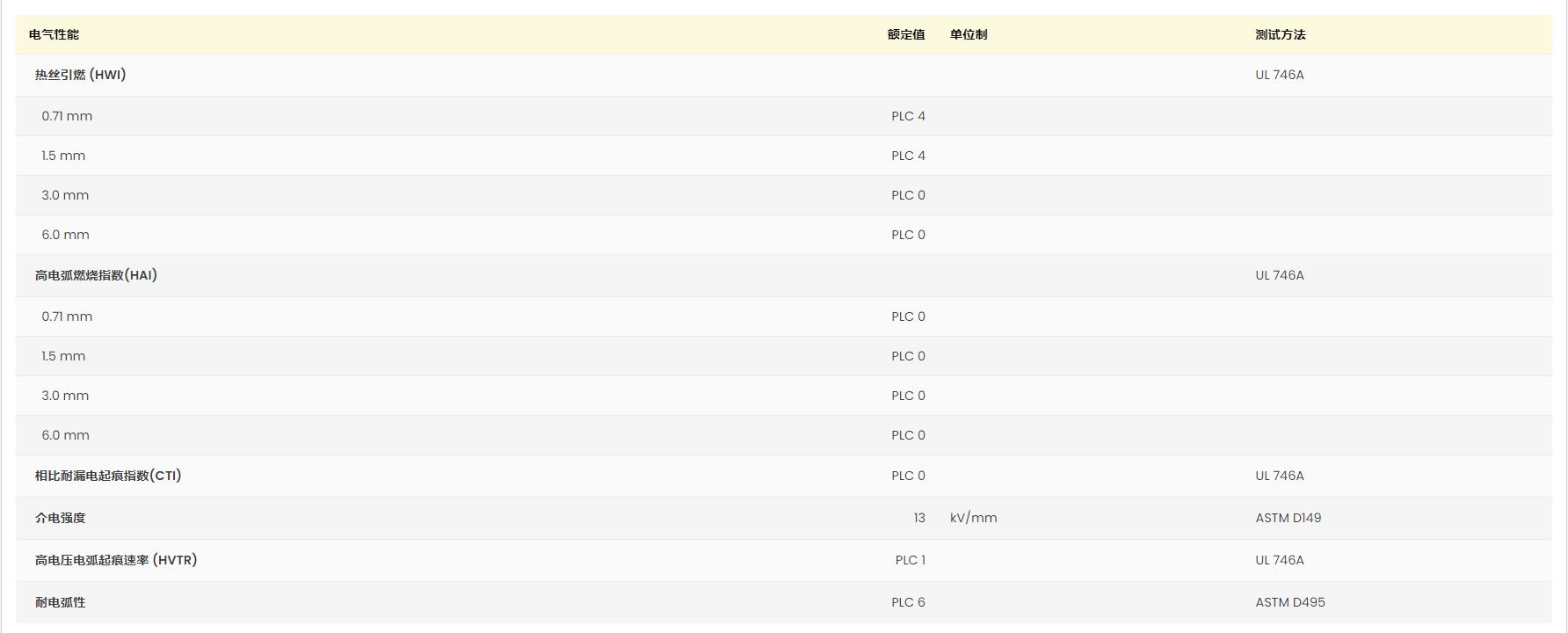

黃卡號(hào)碼：E36632-317186
增強(qiáng)材料：玻璃纖維33%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：熱穩(wěn)定
加工方法：粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® 1503-2 NF2004 物性表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.40 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 收縮率-流動(dòng)(3.18 mm) | 0.30 | -- | % | |
| 吸水率 | ||||
| 飽和 | 5.7 | -- | % | ASTM D570 |
| 飽和,23℃ | 5.7 | -- | % | ISO 62 |
| 平衡,50% RH | 1.7 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 1.7 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 10800 | 7400 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | ||||
| 斷裂,23℃ | 193 | -- | MPa | ASTM D638 |
| 斷裂,23℃ | 210 | 145 | MPa | ISO 527-2 |
| 伸長(zhǎng)率 | ||||
| 斷裂,23℃ | 3.0 | -- | % | ASTM D638 |
| 斷裂,23℃ | 3.0 | 5.0 | % | ISO 527-2 |
| 彎曲模量 | ||||
| 23℃ | 8280 | -- | MPa | ASTM D790 |
| 23℃ | 9900 | 6300 | MPa | ISO 178 |
| 彎曲強(qiáng)度(23℃) | 276 | -- | MPa | ASTM D790 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 11 | 11 | kJ/m² | |
| 23℃ | 12 | 15 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 75 | 75 | kJ/m² | |
| 23℃ | 90 | 100 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度 | ||||
| 23℃ | 120 | -- | J/m | ASTM D256 |
| 23℃ | 11 | 15 | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 297 | -- | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 264 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 252 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 255 | -- | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 260 | -- | ℃ | ASTM D3418,ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 60 | ℃ | ||
| 干燥時(shí)間 | 1.0 到 2.0 | hr | ||
| 建議的最大水分含量 | 0.040 到 0.20 | % | ||
| 加工（熔體）溫度 | 288 到 305 | ℃ | ||
| 模具溫度 | 60 到 100 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
| 背壓 | 0.00 到 0.350 | MPa | ||
| 螺桿轉(zhuǎn)速 | 40 到 80 | rpm | ||
| 螺桿壓縮比 | 3.0:1.0 to 4.0:1.0 | |||
