Ultramid® B3ZG3
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3ZG3 is an impact-modified, 15% glass fiber reinforced injection molding PA6 grade.
Applications
Typical applications include automobile cable conduits.

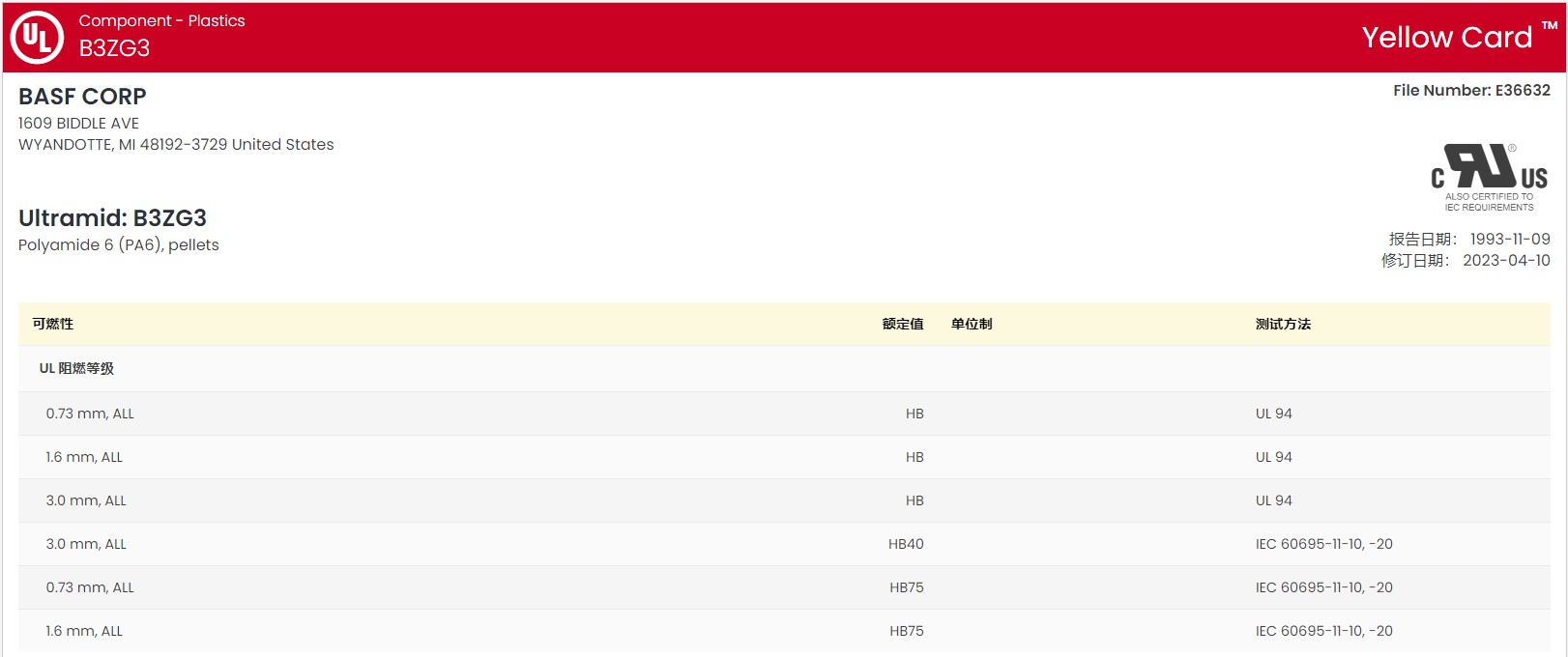

黃卡號碼：E36632-531664、E41871-233706
增強(qiáng)材料：玻璃纖維15%增強(qiáng)
含添加劑：增韌劑
材料特性：沖擊改性
材料用途：導(dǎo)管、汽車領(lǐng)域的應(yīng)用
加工方法：粒子注射成型
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® B3ZG3巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度/比重 | 1.22 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 35 | -- | cm³/10min | ISO 1133 |
| 收縮率-流動(3.18 mm) | 0.50 | -- | % | |
| 吸水率 | ||||
| 飽和 | 7.5 | -- | % | ASTM D570 |
| 飽和,23℃ | 7.5 | -- | % | ISO 62 |
| 平衡,50% RH | 2.4 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.4 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 5500 | 2900 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | ||||
| 斷裂,23℃ | 103 | -- | MPa | ASTM D638 |
| 斷裂,23℃ | 110 | 60.0 | MPa | ISO 527-2 |
| 伸長率 | ||||
| 斷裂,23℃ | 4.0 | -- | % | ASTM D638 |
| 斷裂,23℃ | 4.0 | 18 | % | ISO 527-2 |
| 彎曲模量 | ||||
| 23℃ | 4480 | -- | MPa | ASTM D790 |
| 23℃ | 4500 | 2500 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 150 | 80.0 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 7.0 | -- | kJ/m² | |
| 23℃ | 16 | 30 | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 55 | -- | kJ/m² | |
| 23℃ | 75 | 110 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度 | ||||
| -40℃ | 53 | -- | J/m | ASTM D256 |
| 23℃ | 110 | -- | J/m | ASTM D256 |
| 23℃ | 15 | 29 | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 204 | -- | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 200 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 193 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 180 | -- | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 220 | -- | ℃ | ASTM D3418,ISO 3146 |
| 線形熱膨脹系數(shù) | ||||
| 流動 | 3.3E-5 | -- | cm/cm/℃ | |
| 垂直 | 7.5E-5 | -- | cm/cm/℃ | |

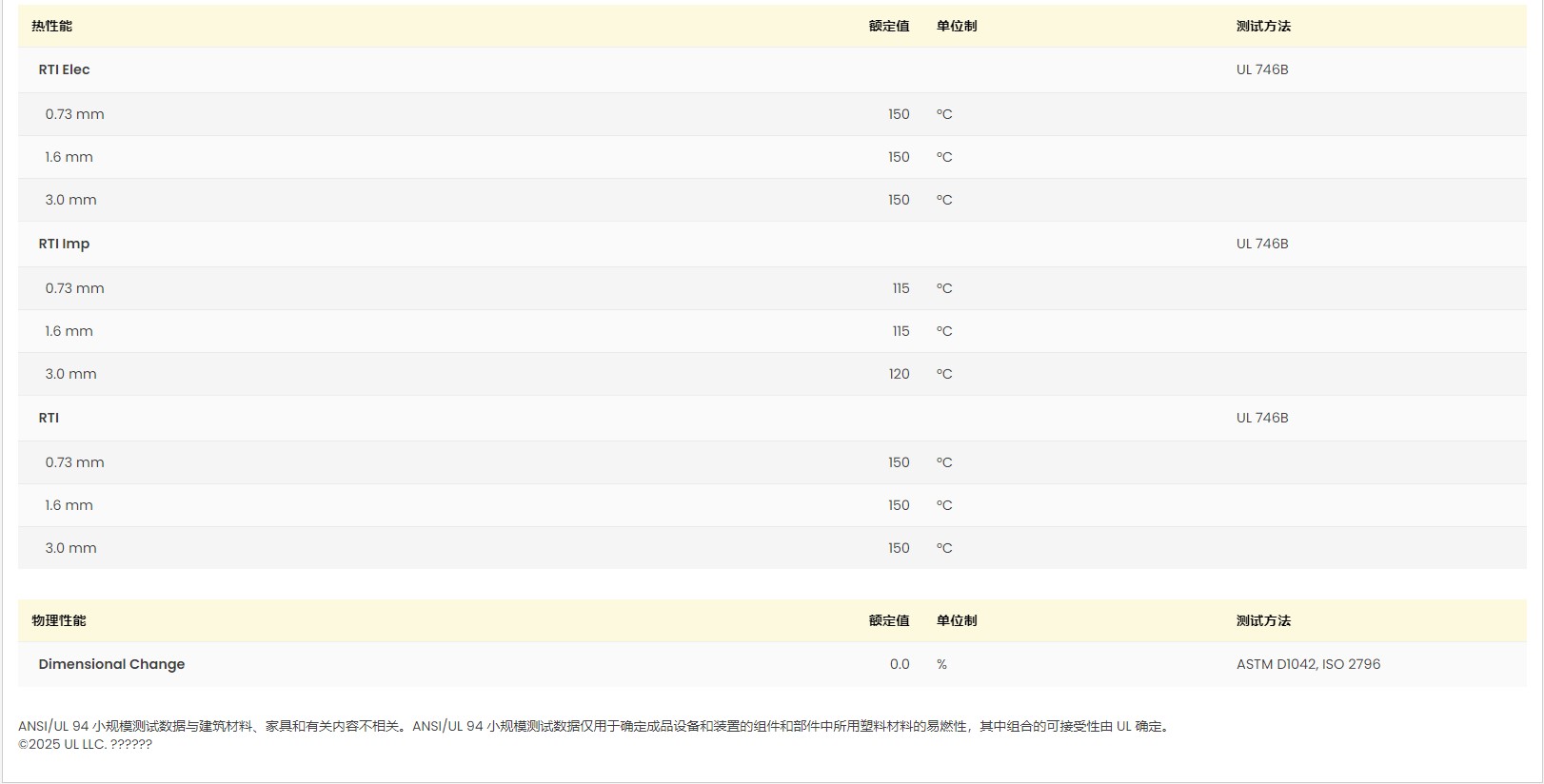

| RTI Elec | UL 746B | |||
| 0.73 mm | 150 | -- | ℃ | |
| 1.5 mm | 150 | -- | ℃ | |
| 3.0 mm | 150 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.73 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 120 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.73 mm | 150 | -- | ℃ | |
| 1.5 mm | 150 | -- | ℃ | |
| 3.0 mm | 150 | -- | ℃ | |

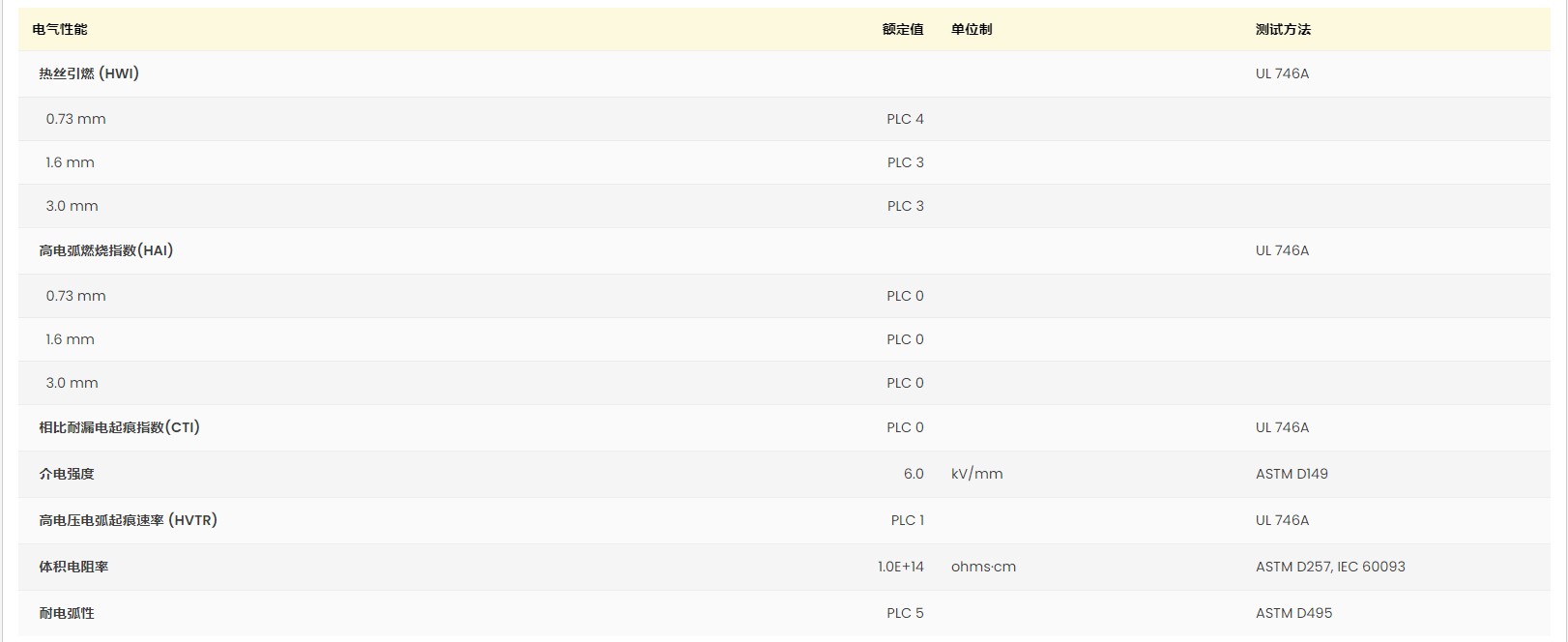

| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 體積電阻率 | ||||
| 1.50 mm | 1.0E+15 | 1.0E+12 | ohms·cm | ASTM D257 |
| -- | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1MHz) | 3.70 | 6.20 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.025 | 0.20 | IEC 60250 | |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | |||
| 0.73 mm | HB | -- | ||
| 1.5 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.080 | % | ||
| 料筒后部溫度 | 245 到 275 | ℃ | ||
| 料筒中部溫度 | 260 到 285 | ℃ | ||
| 料筒前部溫度 | 270 到 295 | ℃ | ||
| 射嘴溫度 | 270 到 295 | ℃ | ||
| 加工（熔體）溫度 | 270 到 295 | ℃ | ||
| 模具溫度 | 80 到 95 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
