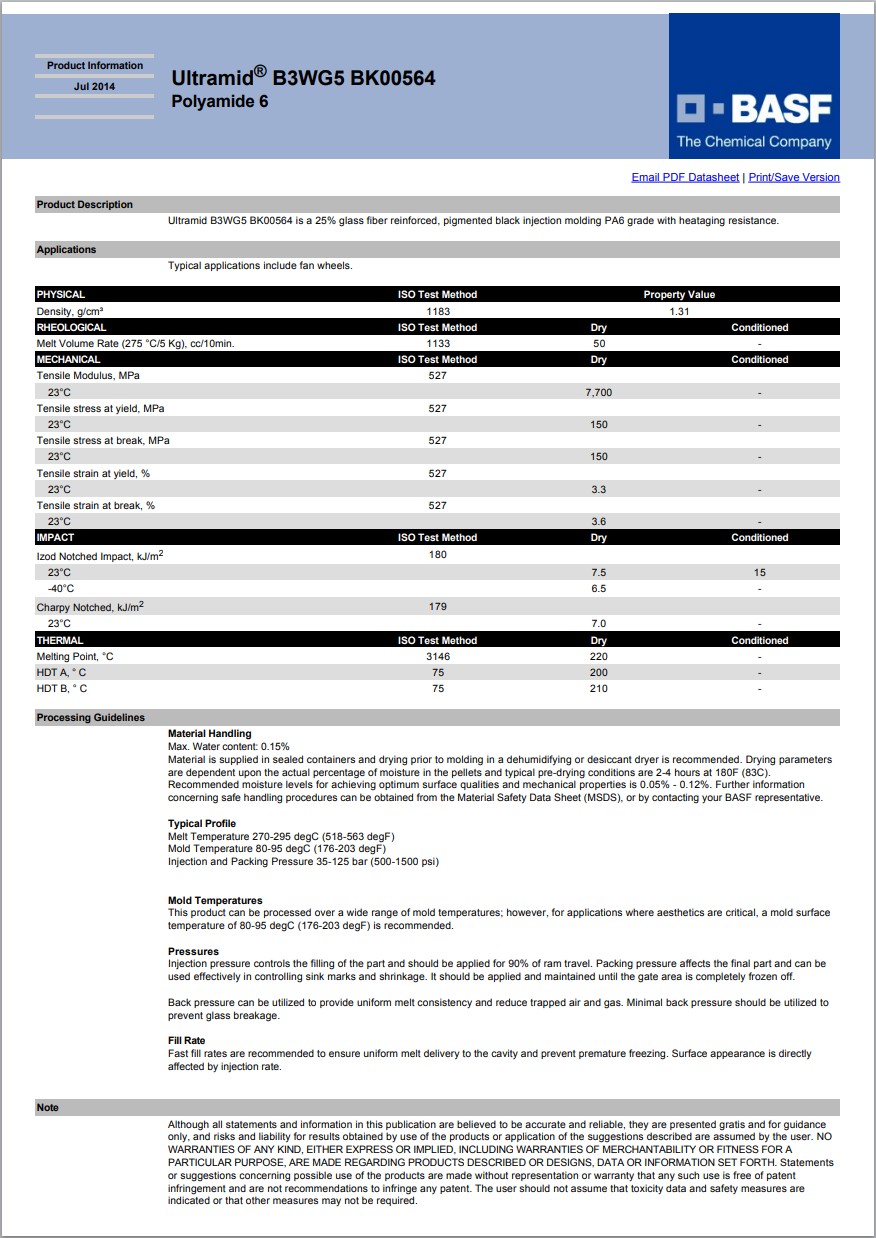

Ultramid® B3WG5 BK00564
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid B3WG5 BK00564 is a 25% glass fiber reinforced, pigmented black injection molding PA6 grade with heataging resistance.
Applications
Typical applications include fan wheels.
黃卡號(hào)碼：E36632-531659、E41871-233702
增強(qiáng)材料：玻璃纖維25%增強(qiáng)
材料特性：耐熱老化性能良好、耐油
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® B3WG5 BK00564巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.31 | -- | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 50 | -- | cm³/10min | ISO 1133 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 7700 | -- | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | ISO 527-2 | |||
| 屈服,23℃ | 150 | -- | MPa | |
| 斷裂,23℃ | 150 | -- | MPa | |
| 拉伸應(yīng)變 | ISO 527-2 | |||
| 屈服,23℃ | 3.3 | -- | % | |
| 斷裂,23℃ | 3.6 | -- | % | |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 7.0 | -- | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | |||
| -40℃ | 6.5 | -- | kJ/m² | |
| 23℃ | 7.5 | 15 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 210 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 200 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 83 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 270 到 295 | ℃ | ||
| 模具溫度 | 80 到 95 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
