Ultramid® B3UGM210
聚酰胺6（尼龍6）PA6-GF10 M50 Fr
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Halogen- and phosphorus-free injection molding grade with very high rigidity, low smoke density and outstanding electrical properties.

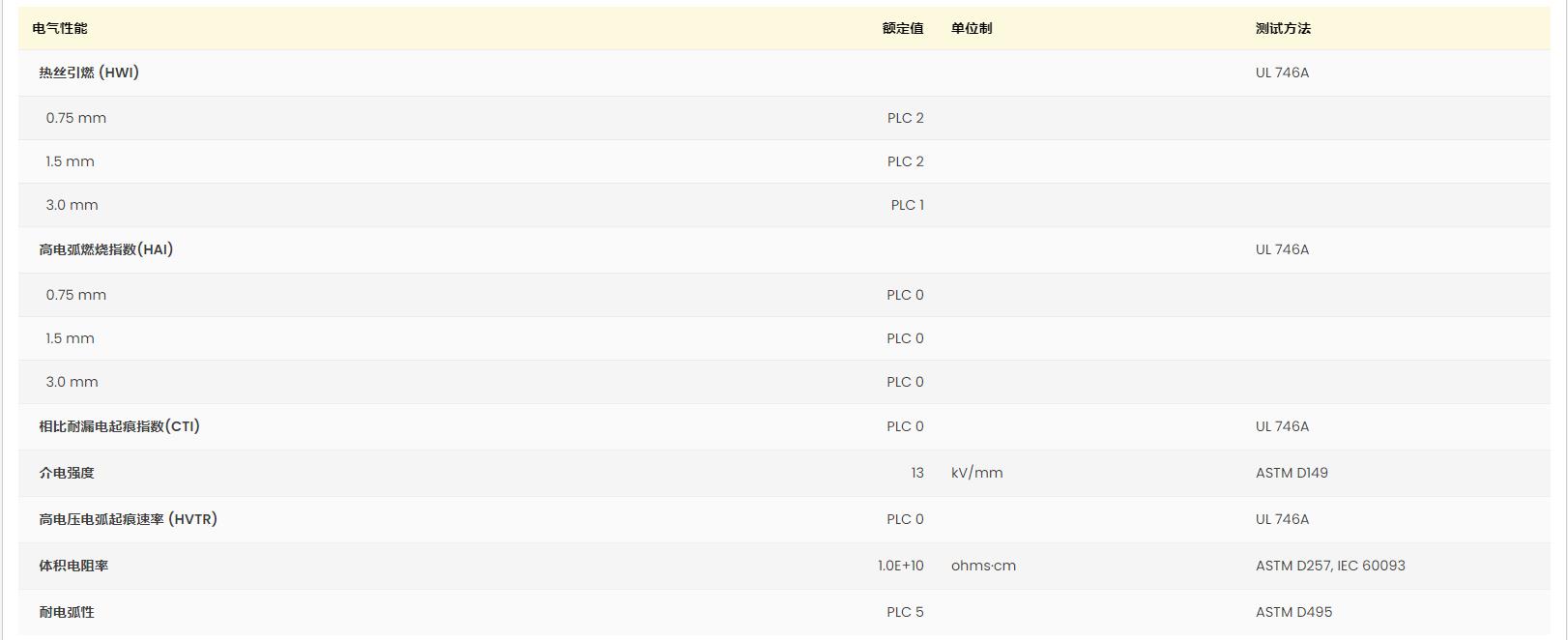

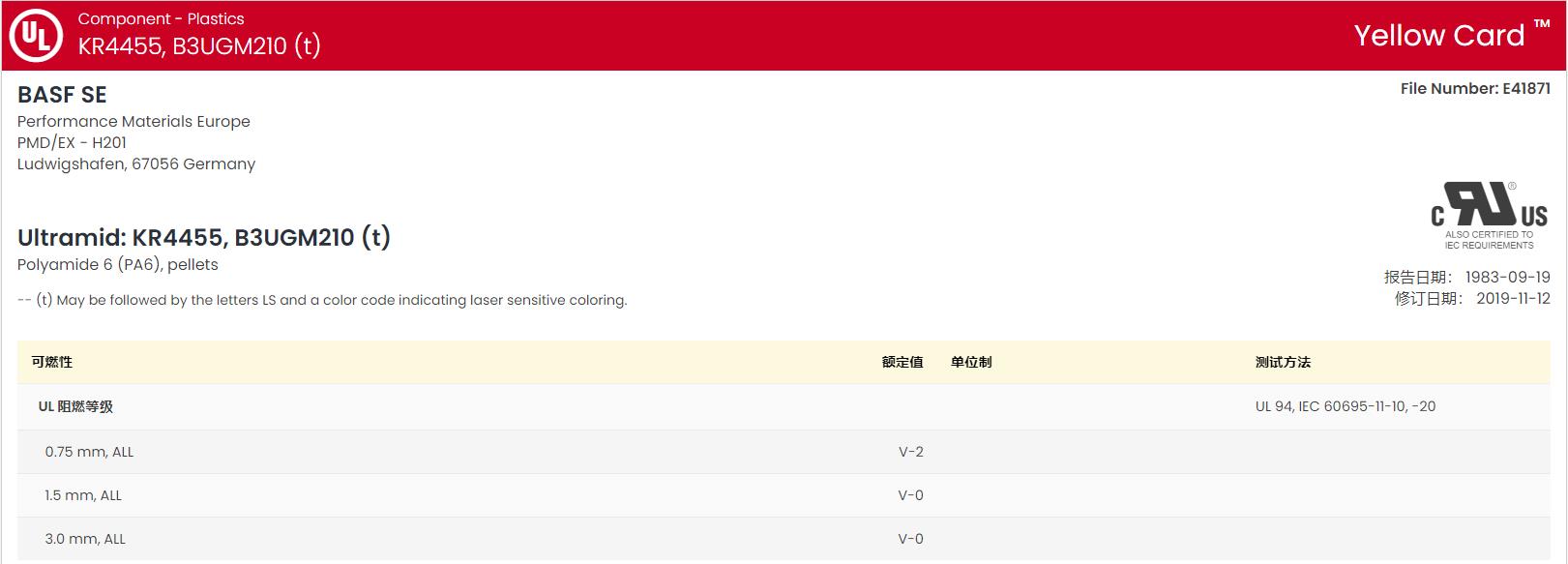

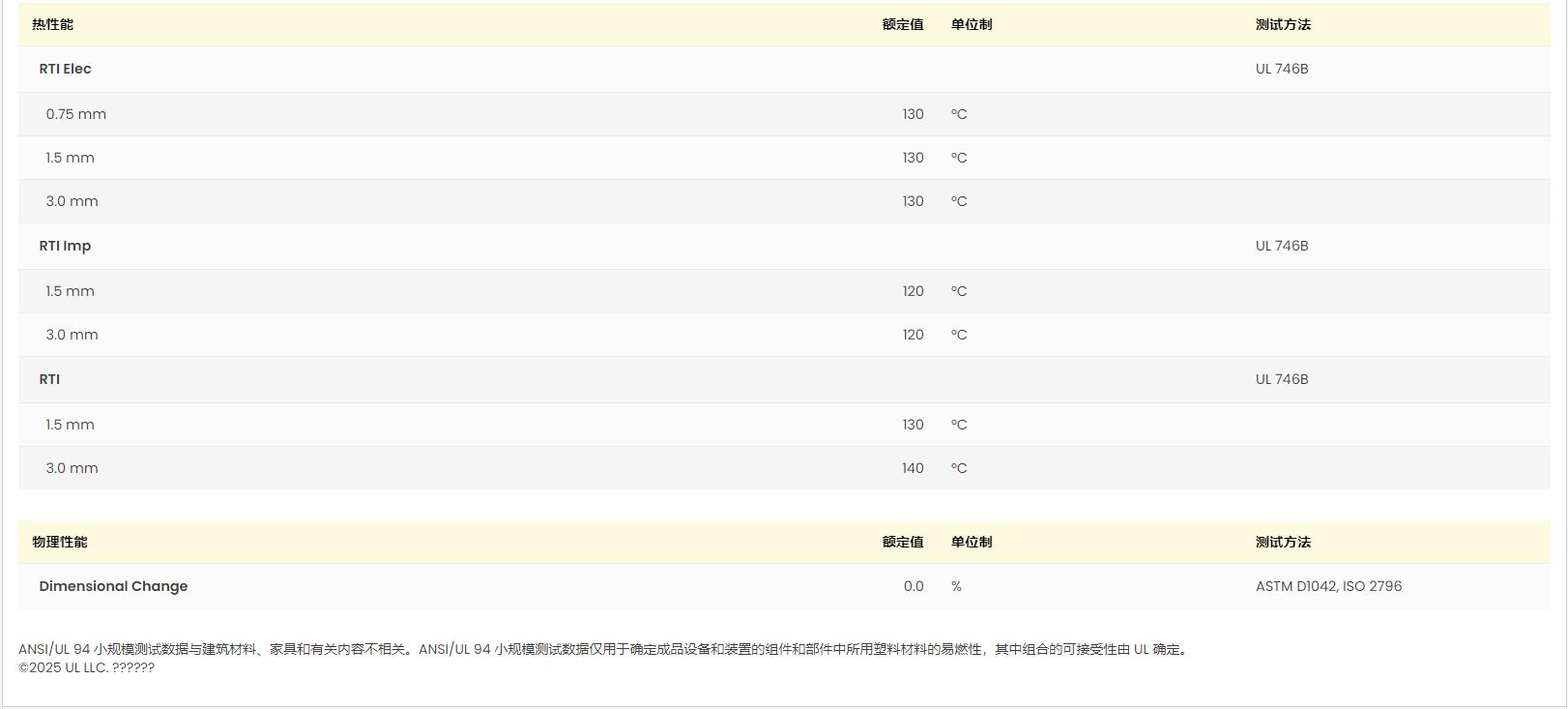

黃卡號碼：E41871-233717
增強材料：玻璃纖維10%增強、礦物50%填充
含添加劑：阻燃劑
材料特性：高剛性、良好的電氣性能、磷含量低（到無）、耐油性能、阻燃、Low Halogen Content
材料用途：電氣/電子應(yīng)用領(lǐng)域
加工方法：粒子注射成型
供貨地區(qū)：亞太地區(qū)
中國代理：蘇州希普能工程塑料
Ultramid® B3UGM210 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.67 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.75 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 25 | -- | cm³/10min | ISO 1133 |
| 吸水率(平衡,23℃,50% RH) | 1.0 到 1.4 | -- | % | ISO 62 |
| 模具收縮性-Test box(1.50 mm) | 0.50 | -- | % | |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 11000 | 6500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服) | 110 | 80.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 1.8 | 2.5 | % | ISO 527-2 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁無缺口沖擊強度 | 30 | 30 | kJ/m² | ISO 179/1eU |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 215 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 195 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | -- | ℃ | ISO 3146 |
| RTI Elec(1.5mm) | 130 | -- | ℃ | UL 746B |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+13 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1MHz) | 4.50 | 5.00 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.015 | 0.050 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | |||
| 0.75 mm | V-2 | -- | ||
| > 1.5 mm | V-0 | -- | ||
| 灼熱絲易燃指數(shù)(1.0mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 極限氧指數(shù) | >45 | -- | % | ISO 4589-2 |
| 煙霧密度-DS (max,20 min),25kW/m² | 10 | -- | ISO 5659-2 | |
| Conventional Index of Toxicity-25 kW/m² | 0.400 | -- | ISO 5659-2 | |
| Fire Performance-UL94+HAI+HWI1 | >750.0 | -- | µm | UL 746C |
| 法國鐵路標準-火災(zāi)和煙霧分類 | I3/F2 | -- | NF F16-101 | |
| 補充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Hot Wire Test(> 750.0 µm) | 2.00 | -- | ASTM D3874 | |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 280 | ℃ | ||
| 料筒中部溫度 | 290 | ℃ | ||
| 料筒前部溫度 | 300 | ℃ | ||
| 射嘴溫度 | 300 | ℃ | ||
| 加工（熔體）溫度 | 290 到 310 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| Screw Speed | < 18 | m/min | ||
| 注射說明 Residence time : <10 min 備注 1For Electrical Insulation/Barrier with close proximity (< 0,8 mm) to uninsulated live parts according to UL 746C |
||||
